KIT BOXPDS
KIT BOXPDS 是具 EN 12101-6:2022 試驗認證的逃生通道正壓送風系統，並通過電磁相容、環境耐受與 IP 防護等附加測試。由 BOXPDS 控制箱（內建變頻器與高精度差壓探頭）、觸控外部控制盤、CJHCH 送風機與內建光學煙感的 DAMPER BOX 組成。系統自動調節風量，於管路洩漏下仍維持 50 Pa 正壓（壓力準則），並在開關門後 3 秒內達到 90% 所需風量（氣流準則）。支援 ModBUS RTU／TCP 與 BMS 整合，含電池後備電源。KIT BOXPDS II 另含備援風機。
Specifications 產品說明
_%E9%81%A9%E7%94%A8%E5%BA%A6%E2%97%8E%20%E6%A5%B5%E9%AB%98_%E7%B2%BE%E9%81%B84%E5%9E%8B/KIT%20BOXPDS_KIT%20BOXPDS/KIT%20BOXPDS_KIT%20BOXPDS-1.png)

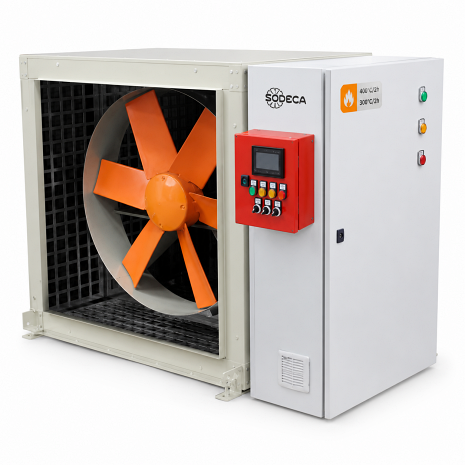

逃生通道正壓送風系統｜Evacuation Route・EN 12101-6:2022
EN 12101-6:2022 認證 +50 Pa 正壓 變頻 VFD CE｜ErP Exempt
設計／認證 EN 12101-6:2022（試驗認證）
控制方式 變頻 VFD ＋差壓閉迴路
風量範圍 19,770–71,850 m³/h
維持正壓 +50 Pa（閉迴路）
電源 三相 380–480V（50/60Hz）
機型 710／800／900／1000
KIT BOXPDS
逃生通道加壓排風系統
Evacuation Route Pressurisation System
Evacuation Route Pressurisation System
具 EN 12101-6:2022 試驗認證之逃生通道正壓送風系統，並通過電磁相容、環境耐受與 IP 防護等附加測試。由 BOXPDS 控制箱（內建變頻器與高精度差壓探頭）、觸控外部控制盤、CJHCH 送風機與內建光學煙感的 DAMPER BOX 組成。實用新型 ES 1 226 660 U。KIT BOXPDS II 另含備援風機。
60Hz 台灣 60Hz 適用說明
電源三相 380–480V，50/60Hz 適用，可直接於台灣電網運轉。BOXPDS 內建變頻器（VFD）＋高精度差壓探頭，以閉迴路自動調節風機轉速維持目標 +50 Pa。風機轉速由變頻器依壓力訊號即時調控、與市電頻率無關──因此不適用 AC 感應馬達的 50→60Hz 風量換算。型錄最大風量為標稱參考值；實際選型請依 EN 12101-6:2022 之壓力準則與氣流準則及設計計算確認。
系統組成 System
- BOXPDS 控制箱：變頻器、磁熱保護與停電指示之電氣盤、電池後備認證電源
- 外部觸控控制盤：即時壓力顯示、設定／校正、狀態燈、手動啟動
- CJHCH 送風機（IE3 三相）
- DAMPER BOX：內建光學煙感知器之電動風門
雙準則性能 Performance criteria
- 壓力準則：自動調節風量，於管路有洩漏下仍維持 50 Pa 正壓（或設計所需壓力）
- 氣流準則：開門或關門後 3 秒內達到 90% 所需風量
控制與整合 Control & BMS
- 警報管理、維護之電子控制；由 DAMPER BOX 控制
- ModBUS RTU 與 TCP 埠，可接 BMS 樓宇管理系統
- 觸控盤 Auto-Manual-Off 選擇、火警復歸、測試選擇
- 選購：每日通風定時、備援風機自動切換（KIT BOXPDS II）
KIT BOXPDS II 備援版本
- 另加一具送風機作備援，控制箱自動切換，確保火災情況下正壓不中斷
- 可並聯或串聯配置；並聯時每台風機需 P-400 逆止風門（不含於 KIT）
選配 Accessories
- PDS LOBBY CONTROL：梯廳控制盤
- DAMPER BOX：增設電動風門（可用 2 具達雙進氣口，偵煙側關閉、另一側維持潔淨進氣）
- P-400：逆止風門（並聯配置每台需一具）
認證與文件 Certification
- EN 12101-6:2022 試驗認證；EMC、環境耐受、IP 防護附加測試；實用新型 ES 1 226 660 U；CE 標誌；ErP 免列（Exempt）
- 提供技術型錄、BIM(REVIT)、Declaration of Conformity、Efficiency report
型號編碼 Order code
範例｜KIT BOXPDS — 800 — 4T — 5.5
KIT BOXPDS
系統型式 Type
II 表含備援風機（standby fan）
800
葉輪直徑 mm
710 / 800 / 900 / 1000
4T
極數／相數 Poles
4＝4 極 1400 r/min（50Hz）
T＝三相
T＝三相
5.5
馬達功率 HP
1.5 / 2 / 3 / 4 / 5.5 / 7.5 / 10 / 15 / 20
規格表 Technical specifications
電源：三相 380–480V 50/60Hz｜馬達：IE3
| 機型 Model | 轉速 r/min | 最大容許電流 @400V (A) | 裝機功率 (kW) | 最大風量 (m³/h) | 噪音 dB(A) | 重量 (kg) |
|---|---|---|---|---|---|---|
| KIT BOXPDS-710-4T-1.5 | 1400 | 4.75 | 1.1 | 19,770 | 75 | 188 |
| KIT BOXPDS-710-4T-2 | 1430 | 6.25 | 1.5 | 21,090 | 75 | 191 |
| KIT BOXPDS-710-4T-3 | 1445 | 8.20 | 2.2 | 23,970 | 78 | 200 |
| KIT BOXPDS-800-4T-3 | 1445 | 8.20 | 2.2 | 27,940 | 79 | 208 |
| KIT BOXPDS-800-4T-4 | 1445 | 10.05 | 3.0 | 32,720 | 80 | 210 |
| KIT BOXPDS-800-4T-5.5 | 1440 | 12.65 | 4.0 | 37,440 | 81 | 215 |
| KIT BOXPDS-900-4T-7.5 | 1440 | 15.20 | 5.5 | 47,550 | 88 | 309 |
| KIT BOXPDS-900-4T-10 | 1455 | 20.30 | 7.5 | 53,120 | 89 | 326 |
| KIT BOXPDS-1000-4T-10 | 1455 | 20.30 | 7.5 | 58,560 | 90 | 334 |
| KIT BOXPDS-1000-4T-15 | 1460 | 28.30 | 11.0 | 68,000 | 91 | 366 |
| KIT BOXPDS-1000-4T-20 | 1460 | 36.60 | 15.0 | 71,850 | 92 | 377 |
註：可供應 KIT BOXPDS II（另加一具送風機作備援）。各機型外形尺寸（710/800/900/1000）請參技術型錄與 BIM(REVIT)。
_%E9%81%A9%E7%94%A8%E5%BA%A6%E2%97%8E%20%E6%A5%B5%E9%AB%98_%E7%B2%BE%E9%81%B84%E5%9E%8B/KIT%20BOXPDS_KIT%20BOXPDS/KIT_BOXPDS_image_p01_08_368x237.png)

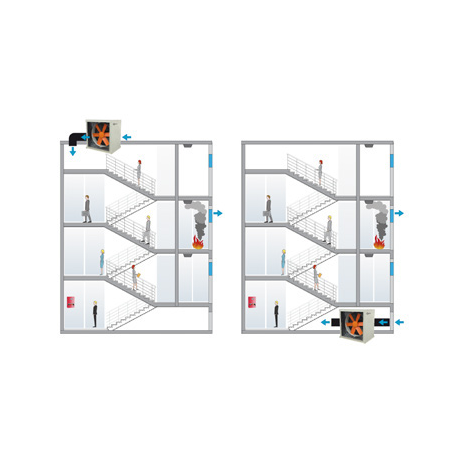

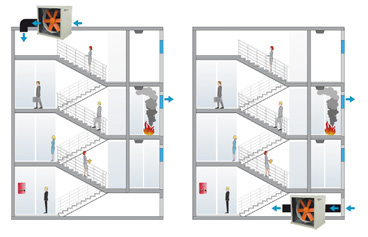

本系統以「正壓注入」方式對逃生通道注入空氣，維持約 +50 Pa 正壓，形成氣流屏障阻止煙流侵入。BOXPDS 控制箱可設於技術機房或緊鄰送風機；DAMPER BOX 可裝於進氣風管或緊鄰送風機。
可採雙進氣口（2 具 DAMPER）：當一側偵測到煙時關閉，另一側保持開啟，確保潔淨空氣進入受保護空間。KIT BOXPDS II 可並聯或串聯擴充備援（並聯每台需 P-400 逆止風門）。
應用與安裝 Application
