PRESSKIT 為梯廳／前室專用加壓排風系統 設備，採 EC 直流無刷風機（24V DC，單機最大風量 2,100 m³/h），火災時於安全區施加 50 Pa 正壓，阻止煙流進入逃生通道。控制箱以高精度壓力感測器搭配 PID 閉迴路自動調節，全程穩定維持目標正壓；提供 S（精簡型）、P（PLC 型）及 PRESSKIT TWIN（單一控制箱驅動兩具風機）等版本，依 EN 12101-6 設計並符合 DM 30/11/1983。
Specifications 產品說明
_%E9%81%A9%E7%94%A8%E5%BA%A6%E2%97%8E%20%E6%A5%B5%E9%AB%98_%E7%B2%BE%E9%81%B84%E5%9E%8B/PRESSKIT_PRESSKIT/PRESSKIT_PRESSKIT-1.png)

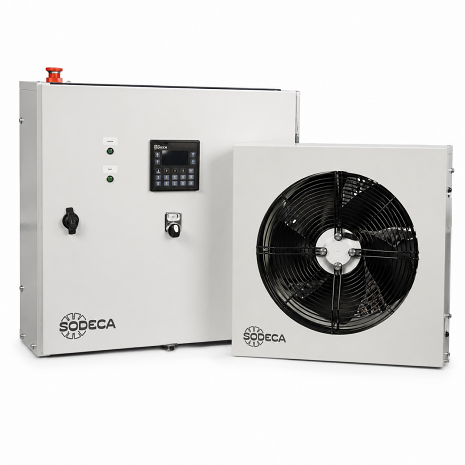

梯廳正壓送風系統
Lobby Pressurisation・EN 12101-6
Lobby Pressurisation・EN 12101-6
EN 12101-6 +50 Pa 正壓 EC 24V DC CE｜ErP Exempt
設計標準 EN 12101-6・DM 30/11/1983
風機型式 EC 24V DC 無刷
最大風量 2,100／4,100 m³/h
維持正壓 +50 Pa（閉迴路）
控制箱電源 1×230V（50/60Hz）
認證號 NR331151
PRESSKIT
梯廳（前室）加壓排風系統 Lobby Pressurisation System
PRESSKIT 為梯廳／前室專用正壓送風設備，由一具或多具 EC 直流無刷風機（24V DC）與控制箱組成。火災時啟動，於安全區施加 50 Pa 正壓，阻止煙流進入逃生通道。控制箱以高精度壓力感測器搭配 PID 閉迴路自動調節，全程穩定維持目標正壓。依 EN 12101-6 設計並符合 DM 30/11/1983。
60Hz 台灣 60Hz 適用說明
控制箱電源 1×230V，50/60Hz 適用，可直接於台灣電網運轉。加壓風機為 EC 直流無刷（24V DC），轉速由控制箱以 PID 訊號電子調控（1,800 r/min），與市電頻率無關──因此不適用 AC 感應馬達的 50→60Hz 風量換算。系統正壓由壓力感測器＋PID 閉迴路維持目標 +50 Pa，可自動修正。選型請依梯廳容積與洩漏量確認風機數量（ONE／TWIN）與正壓裕度。
系統組成 System
- EC 直流無刷風機 24V DC：壁掛式、搭配 Ø310 風管，連續運轉壽命 >20,000 小時；鋼板烤漆葉輪、附防觸碰護網
- 控制箱：內建壓力感測器與 PID 調節，230 VAC 供電，18Ah 電池續行 >2 小時
- 壓力感測器（內建於控制箱）：0–100 Pa 預設差壓、LCD 顯示、高精度校準類比感測
控制箱型式 Control panel（S／P）
- S 型：以壓力探頭內建 PID 訊號調節器，做單一通風單元之精簡調節
- P 型：PLC 控制，多輸入／輸出、警報與 PID 訊號風機調節
- 共通機能：LCD＋鍵盤快速設定、手動啟動鈕、即時顯示安全區壓力(Pa)與 STANDBY／PRESSURIZING 狀態、開門偵測輸入、火警聲光間歇輸出（時間可設定）、鑰匙鎖
運作原理 Application
- 火災時啟動，對梯廳／前室／逃生通道注入空氣，維持約 +50 Pa 正壓
- 以正壓形成氣流屏障，阻擋煙流進入逃生路徑
- 適用梯廳、前室等避難空間之防煙加壓
PRESSKIT TWIN 雙風機版本
- 單一控制箱＋電源即可驅動 2 具風機，適用大型梯廳／加壓區
- 兩具風機由同一壓力感測器、同一 PID 設定點同步調節（非各自獨立）
選配 Accessories
- ALARM PUSH BUTTON：警報啟動按鈕
- CHECKER BATTERIES：電源與電池輸出電壓檢測器（經 RJ45 連接）
認證與文件 Certification
- 依 EN 12101-6 設計，符合 DM 30/11/1983；認證號 NR331151；CE 標誌；ErP 免列（Exempt）
- 提供技術型錄、Declaration of Conformity、Efficiency report
型號編碼 Order code
範例｜PRESSKIT — ONE — P
PRESSKIT
系統型式 Type
梯廳正壓設備｜EN 12101-6・DM 30/11/1983
ONE
套件型式 Kit format
ONE＝1 風機
TWIN＝2 風機
TWIN＝2 風機
P
控制方式 Control
S＝單一調節（精簡）
P＝PLC 控制
P＝PLC 控制
註：ONE 與 TWIN 皆配 1 具控制箱與 1 具內建壓力感測器；ONE 配 1 具風機、TWIN 配 2 具，由單一感測器同步調節。
規格表 Technical specifications
加壓風機 Pressurisation fan
| 項目 | PRESSKIT ONE | PRESSKIT TWIN |
|---|---|---|
| 最大風量（m³/h） | 2,100 | 4,100 |
| 最大靜壓（Pa） | 180 | 180 |
| 轉速（r/min） | 1,800 | 1,800 |
| 噪音 LpA @3m（dB(A)） | 65 | 68 |
| 電源 | 24V DC | 24V DC |
| 電流（A） | 4.8 | 9.6 |
| 功率（W） | 115 | 230 |
| 風機重量（kg） | 7 | 14 |
| 防護等級（IP） | 42 | 42 |
| 工作溫度（°C） | −25 ~ +60 | −25 ~ +60 |
| 風管公稱徑（mm） | Ø310 | Ø310 |
| 風機數量 | 1 | 2 |
控制箱 Control panel
總電壓 1×230 V（50/60Hz）
總電流 0.3 A
輸出電壓 1 19.7–28 V DC（最大 6 A）
輸出電壓 2 19.7–28 V DC（最大 7 A）
防護等級 IP44
控制箱重量 約 30.5 kg
工作溫度 −25 ~ +60 °C
後備電力 18Ah 電池，>2 小時
尺寸 Dimensions（mm）
_%E9%81%A9%E7%94%A8%E5%BA%A6%E2%97%8E%20%E6%A5%B5%E9%AB%98_%E7%B2%BE%E9%81%B84%E5%9E%8B/PRESSKIT_PRESSKIT/PRESSKIT_image_p02_01_437x330.png)

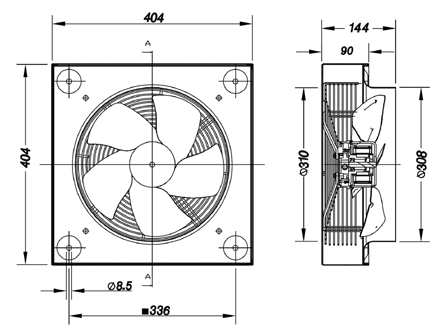

加壓風機 Pressurisation fan
面板 404 × 404、深 144（90 + 法蘭）、葉輪 Ø308、風管 Ø310、鎖孔 Ø8.5＠336
_%E9%81%A9%E7%94%A8%E5%BA%A6%E2%97%8E%20%E6%A5%B5%E9%AB%98_%E7%B2%BE%E9%81%B84%E5%9E%8B/PRESSKIT_PRESSKIT/PRESSKIT_image_p02_04_402x331.png)

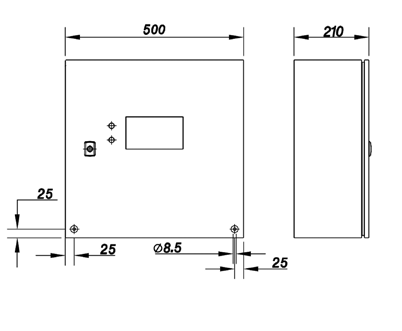

控制箱 Control panel
寬 500 × 深 210、鎖孔 Ø8.5（高度依現場確認）

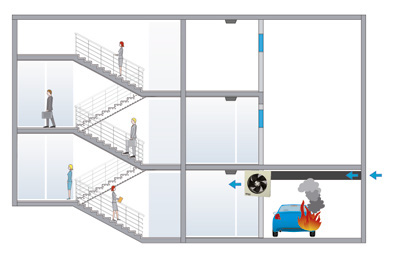

加壓排風防煙原理 Application example
_%E9%81%A9%E7%94%A8%E5%BA%A6%E2%97%8E%20%E6%A5%B5%E9%AB%98_%E7%B2%BE%E9%81%B84%E5%9E%8B/PRESSKIT_PRESSKIT/PRESSKIT_image_p01_02_394x261.png)
本系統以「正壓注入」方式，對作為逃生路徑的梯廳、前室、走廊等空間送入空氣，維持約 +50 Pa 之正壓。
當門開啟或有縫隙時，受壓空氣由內向外流動形成氣流屏障，阻止煙流侵入逃生路徑。正壓由控制箱以高精度壓力感測器搭配 PID 即時調節，於火災情況下快速且穩定地維持。
