KIT BOXSMART

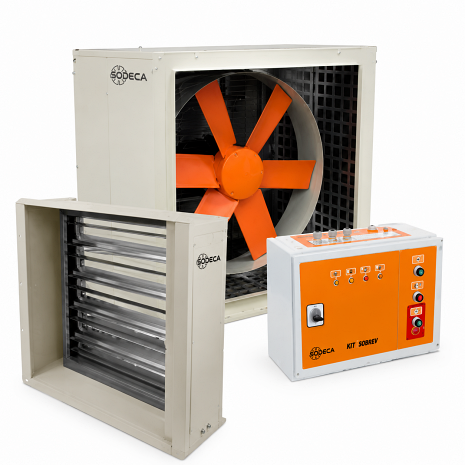

KIT BOXSMART 是整合式樓梯間加壓排風系統，由控制箱（BOXSMART）、排風機組（CJHCH 或 CJBD）與附煙感知器之電動風門（DAMPER BOX SMART）組成。系統依 EN 12101-6 設計，火災時對逃生空間注入空氣並維持約 +50 Pa 正壓，形成氣流屏障防止煙流侵入。BOXSMART II 另配置備援風機，於主風機失效時自動接手，確保正壓持續。風量涵蓋 2,880–21,100 m³/h，支援單相 230V／三相 400V、50/60Hz。
Specifications 產品說明
_%E9%81%A9%E7%94%A8%E5%BA%A6%E2%97%8E%20%E6%A5%B5%E9%AB%98_%E7%B2%BE%E9%81%B84%E5%9E%8B/KIT%20BOXSMART_KIT%20BOXSMART/KIT%20BOXSMART_KIT%20BOXSMART-1.png)
樓梯間正壓送風系統｜Pressurisation Systems・EN 12101-6
EN 12101-6 +50 Pa 正壓 50/60Hz 適用 CE｜ErP Exempt
設計標準 EN 12101-6
風量範圍 2,880–21,100 m³/h
系統功率 0.37–1.50 kW
維持正壓 約 +50 Pa
電源 單相 230V／三相 400V
KIT BOXSMART
樓梯間加壓排風系統 Staircase & Evacuation Route Pressurisation
依歐洲標準 EN 12101-6 設計之整合式正壓送風套件，火災時對樓梯間、梯廳與逃生通道注入空氣，維持正壓阻擋煙流進入逃生路徑。KIT BOXSMART II 另含備援風機，主風機故障時自動切換。
60Hz 台灣 60Hz 選型提醒
本系統電源 50/60Hz 適用，可直接於台灣電網運轉。型錄風量為 50Hz 標稱值；台灣 60Hz 下送風機轉速較高（風量約 ×1.2、靜壓約 ×1.44、軸功率約 ×1.73）。系統正壓由 BOXSMART 控制箱閉迴路調節維持目標 +50 Pa，可自動修正。選型仍請以 60Hz 確認送風機性能與正壓裕度，可使用原廠 QuickFan（60Hz）線上程式，或向本公司索取 60Hz 性能確認。
系統組成 System
- 控制箱 BOXSMART：集中控制與正壓調節，自動維持目標壓差
- 送風機組：CJHCH（離心）或 CJBD（雙進風離心），依機型而定
- 電動風門 DAMPER BOX SMART：內建煙感知器；1D 單一／2D 兩具
運作原理 Application
- 對樓梯間／梯廳／逃生通道注入空氣，維持約 +50 Pa 正壓
- 以風速與正壓形成氣流屏障，阻擋煙流進入逃生路徑
- 適用高樓層、高使用密度建築之防煙避難
KIT BOXSMART II 備援版本
- 控制箱內建自動切換系統，主風機故障時備援風機接手
- 確保火災情況下正壓持續不中斷
選配 Accessories
- CM-SMART：消防隊外部控制盤，顯示狀態並可手動啟停（建議設於受保護區主要入口）
- SI-CALENDAR：行事曆定時器，管理日常通風之啟動
認證與文件 Certification
- 依 EN 12101-6 設計；CE 標誌；ErP 免列（Exempt）
- 提供技術型錄、Declaration of Conformity、Efficiency report、BIM(REVIT)
型號編碼 Order code
範例｜KIT BOXSMART — 7100 — 230 — 1D
KIT BOXSMART
系統型式 Type
II 表含備援風機（standby fan）
7100
最大風量 m³/h
2880 / 7100 / 7800 / 12900 / 17000 / 21100
230
電源 Power
230＝單相 200–240V
400＝三相 380–480V（皆 50/60Hz）
400＝三相 380–480V（皆 50/60Hz）
1D
電動風門 Dampers
1D＝1 具、2D＝2 具 DAMPER BOX SMART
技術規格 Technical characteristics
KIT BOXSMART 基本機型一覽｜風量為 50Hz 標稱值
| 最大風量 m³/h | 功率 kW | 電源 Power supply | 送風機 Impulsion unit | 進風風門 DAMPER BOX SMART |
|---|---|---|---|---|
| 2,880 | 0.37 | 單相 230V | CJBD-2828-4M 1/2 | 56/63 |
| 7,100 | 0.37 | 單相 230V | CJHCH-45-4T-0.5 IE3 | 56/63 |
| 7,800 | 1.10 | 單相 230V／三相 400V | CJBD-3333-6T 1 1/2 | 56/63 |
| 12,900 | 0.75 | 單相 230V／三相 400V | CJHCH-56-4T-1 IE3 | 56/63 |
| 17,000 | 1.10 | 單相 230V／三相 400V | CJHCH-63-4T-1.5 IE3 | 56/63 |
| 21,100 | 1.50 | 三相 400V | CJHCH-71-4T-2 IE3 | 71/80 |
注 1：各機型皆提供 1D（1 具風門）／2D（2 具風門）配置，並可選 KIT BOXSMART II 備援版本——技術規格相同，僅另加一組備援送風機。
注 2：電源皆 50/60Hz 適用；於較低電壓範圍運轉時，輸出功率約降低 20%。
注 3：表列風量為 50Hz 標稱值，台灣 60Hz 性能請參上方〈台灣 60Hz 選型提醒〉確認。
加壓排風防煙原理 Application example
_%E9%81%A9%E7%94%A8%E5%BA%A6%E2%97%8E%20%E6%A5%B5%E9%AB%98_%E7%B2%BE%E9%81%B84%E5%9E%8B/KIT%20BOXSMART_KIT%20BOXSMART/kit-boxsmart-application-example.png)
本系統以「正壓注入」方式，對作為逃生路徑的樓梯間、梯廳、走廊、昇降機間等空間送入空氣，維持約 +50 Pa 之正壓。
當門開啟或有縫隙時，受壓空氣由內向外流動形成氣流屏障，阻止煙流侵入逃生路徑，特別適用於高樓層、高使用密度之建築。正壓由控制箱即時調節，於火災情況下快速且穩定地維持。
