G35A 35mm 直齒輪減速機
Ametek Pittman G35A 為 35mm 精密直齒輪減速器，專為低扭矩應用設計，提供多種減速比選項，可依需求選擇標準型、高扭矩型或寬面齒輪減速器，提升輸出能力與耐用度。可搭配馬達：DC026C、DC030B、DC030C、EC033A。
產品特點
☆緊湊設計，適合低扭矩驅動應用
☆多種減速比可選，靈活滿足不同需求
☆三種配置：
‧ 標準型：最大扭矩 0.7 Nm
‧ 高扭矩型：最大扭矩 1.13 Nm
‧ 寬面型：最大扭矩 1.24 Nm
☆採用標準青銅軸承，耐磨可靠
典型應用:
適合工業自動化、醫療設備、實驗室儀器與精密控制模組等需要 穩定驅動與減速傳動 的應用。
產品特點
☆緊湊設計，適合低扭矩驅動應用
☆多種減速比可選，靈活滿足不同需求
☆三種配置：
‧ 標準型：最大扭矩 0.7 Nm
‧ 高扭矩型：最大扭矩 1.13 Nm
‧ 寬面型：最大扭矩 1.24 Nm
☆採用標準青銅軸承，耐磨可靠
典型應用:
適合工業自動化、醫療設備、實驗室儀器與精密控制模組等需要 穩定驅動與減速傳動 的應用。
Specifications 產品說明

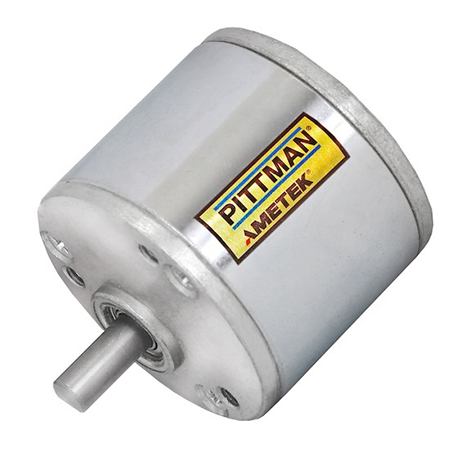

PITTMAN® G35A 精密正齒輪減速機
35mm 偏置式正齒輪箱 • 適用 PITTMAN 有刷 / 無刷直流馬達總成
最大負載 0.706 Nm Standard / 100 oz-in | HT 版本 1.130 Nm High Torque / 160 oz-in | WF 版本 1.236 Nm Wide Face / 175 oz-in | 相容馬達 DC026C~EC033A BDC / BLDC Motor |
⚠ Gearbox Selection Notice｜減速機選型說明
G35A Spur Gearbox 為 PITTMAN® 馬達整合式減速機產品，需搭配相容馬達進行選型與組裝，常笙企業可協助確認減速比、輸出扭矩、目標轉速與相容馬達配置。
系列介紹
Overview 規格總覽
Data 兼容馬達
Motors 尺寸圖
Drawing 選配組件
Options 選型指南
Selection 應用場景
Applications 聯絡詢價
Contact
Overview 規格總覽
Data 兼容馬達
Motors 尺寸圖
Drawing 選配組件
Options 選型指南
Selection 應用場景
Applications 聯絡詢價
Contact

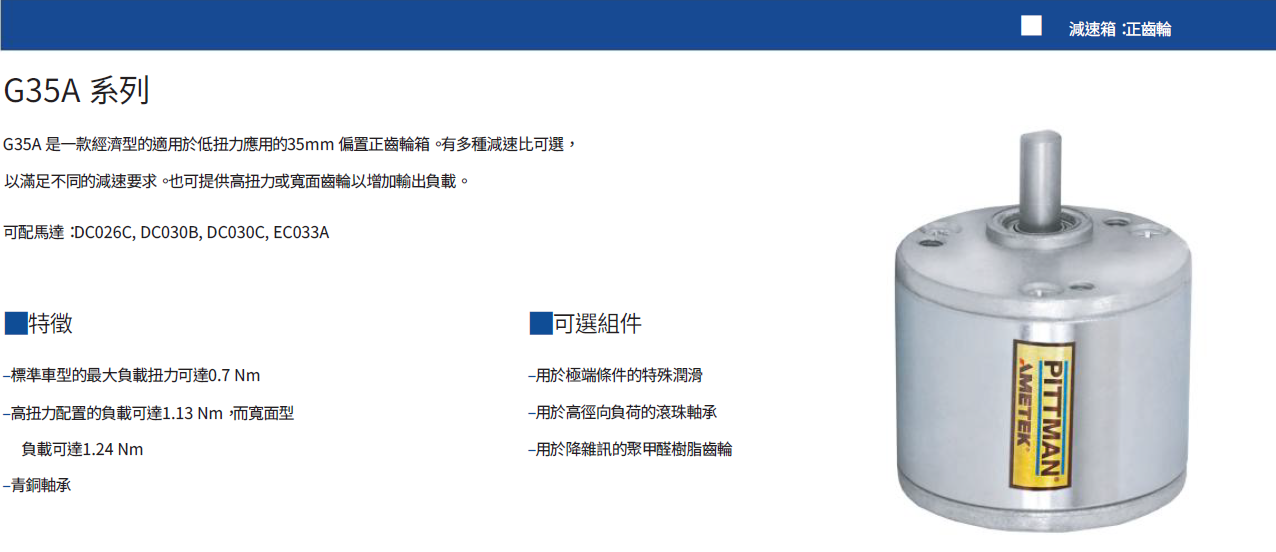

Series Overview｜G35A 系列介紹
PITTMAN® G35A 是 35 mm 偏置式正齒輪減速機（Offset Spur Gearbox），定位為經濟型，適用於較低扭矩應用場合。 燒結鋼齒輪組合（Sintered Steel Gears）特別適合有刷直流馬達在需要降速（Speed Reduction）時使用。 另提供 High Torque（HT） 與 Wide Face（WF） 版本，以提高輸出負載能力。
Benefits / 主要特點
- Standard 版最大負載扭矩：0.706 Nm（100 oz-in）
- High Torque 版最大負載：1.130 Nm（160 oz-in）
- Wide Face 版最大負載：1.236 Nm（175 oz-in）
- 標準配置 Bronze Bearings（銅合金軸承）
Optional Assembly / 選配組件
- Special Lubrication（特殊潤滑）— 適用極端環境
- Ball Bearings（滾珠軸承）— 適用高徑向負載
- Delrin Gears（Delrin 齒輪）— 適用降噪需求
Characteristics｜完整規格特性表
[!] Shaft Rotation 方向（CW / CCW）依 Ratio 不同而改變，選型前請務必確認輸出方向需求。Efficiency 與 Weight 亦隨 Ratio 變化。
Gearbox Version Guide｜版本說明
- Standard：標準負載版本，適合一般工業設備與中低扭矩應用。
- HT：High Torque 高扭力版本，提供更高輸出扭矩能力，適合負載較重或需要較高安全餘裕的配置。
- WF：Wide Face 寬齒面版本，適用較高負載、較長時間運轉與需要提高齒面承載能力的應用。

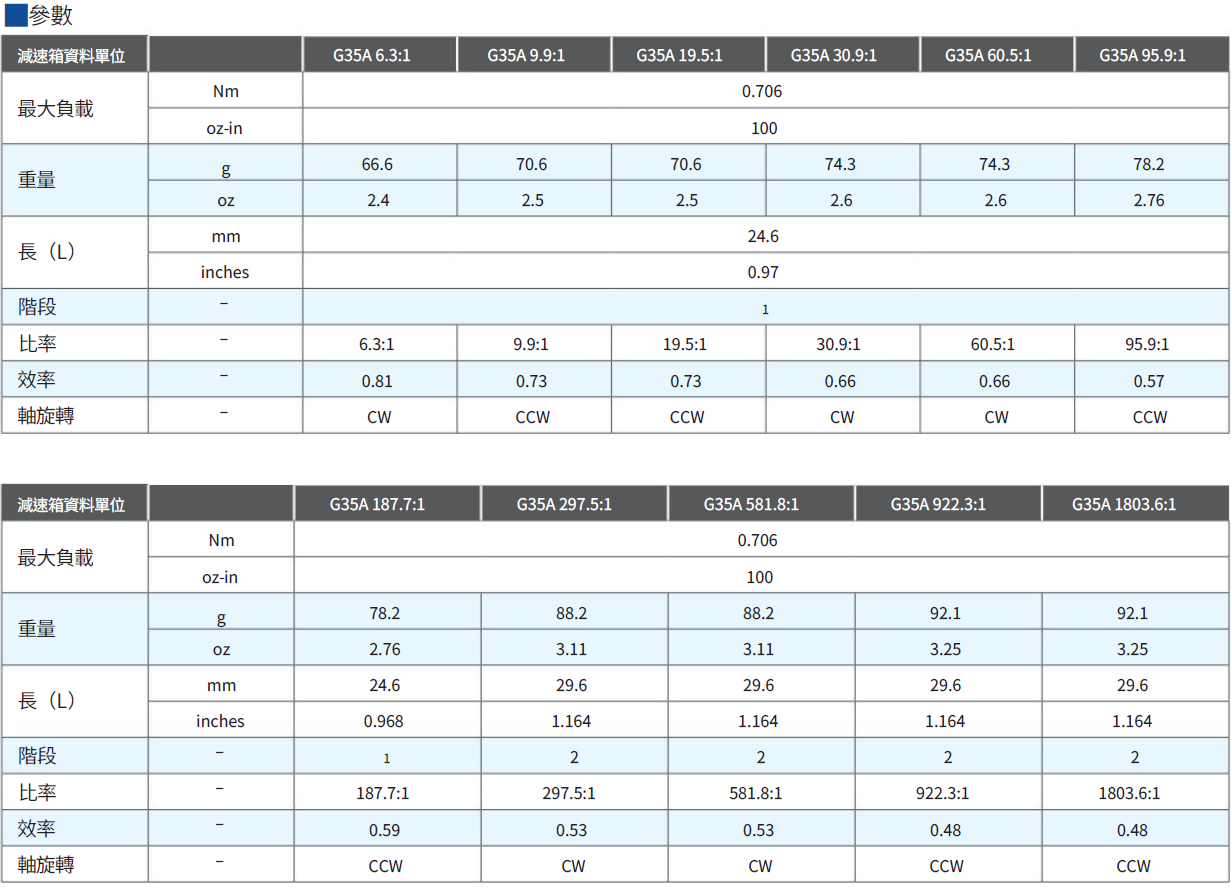

G35A Standard Maximum Load：0.706 Nm (100 oz-in)
| Ratio | 6.3:1 | 9.9:1 | 19.5:1 | 30.9:1 | 60.5:1 | 95.9:1 | 187.7:1 | 297.5:1 | 581.8:1 | 922.3:1 | 1803.6:1 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Weight (g) | 66.6 | 70.6 | 70.6 | 74.3 | 74.3 | 78.2 | 78.2 | 88.2 | 88.2 | 92.1 | 92.1 |
| Length L (mm) | 24.6 | 24.6 | 24.6 | 24.6 | 24.6 | 24.6 | 24.6 | 29.6 | 29.6 | 29.6 | 29.6 |
| Stages | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| Efficiency | 0.81 | 0.73 | 0.73 | 0.66 | 0.66 | 0.57 | 0.59 | 0.53 | 0.53 | 0.48 | 0.48 |
| Shaft Rotation | CW | CCW | CCW | CW | CW | CCW | CCW | CW | CW | CCW | CCW |

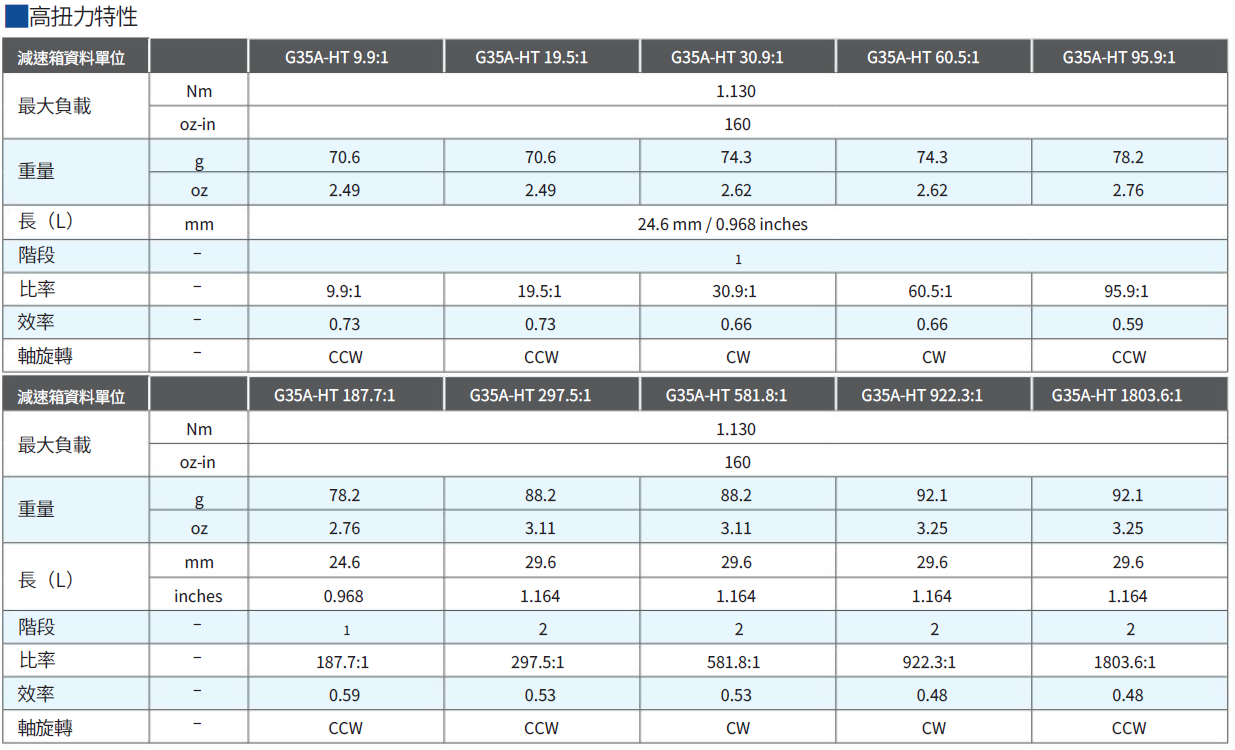

G35A-HT High Torque Maximum Load：1.130 Nm (160 oz-in) ｜Ratio Start：9.9:1
| Ratio | 9.9:1 | 19.5:1 | 30.9:1 | 60.5:1 | 95.9:1 | 187.7:1 | 297.5:1 | 581.8:1 | 922.3:1 | 1803.6:1 |
|---|---|---|---|---|---|---|---|---|---|---|
| Weight (g) | 70.6 | 70.6 | 74.3 | 74.3 | 78.2 | 78.2 | 88.2 | 88.2 | 92.1 | 92.1 |
| Length L (mm) | 24.6 | 24.6 | 24.6 | 24.6 | 24.6 | 24.6 | 29.6 | 29.6 | 29.6 | 29.6 |
| Efficiency | 0.73 | 0.73 | 0.66 | 0.66 | 0.59 | 0.59 | 0.53 | 0.53 | 0.48 | 0.48 |
| Shaft Rotation | CCW | CCW | CW | CW | CCW | CCW | CCW | CW | CW | CCW |

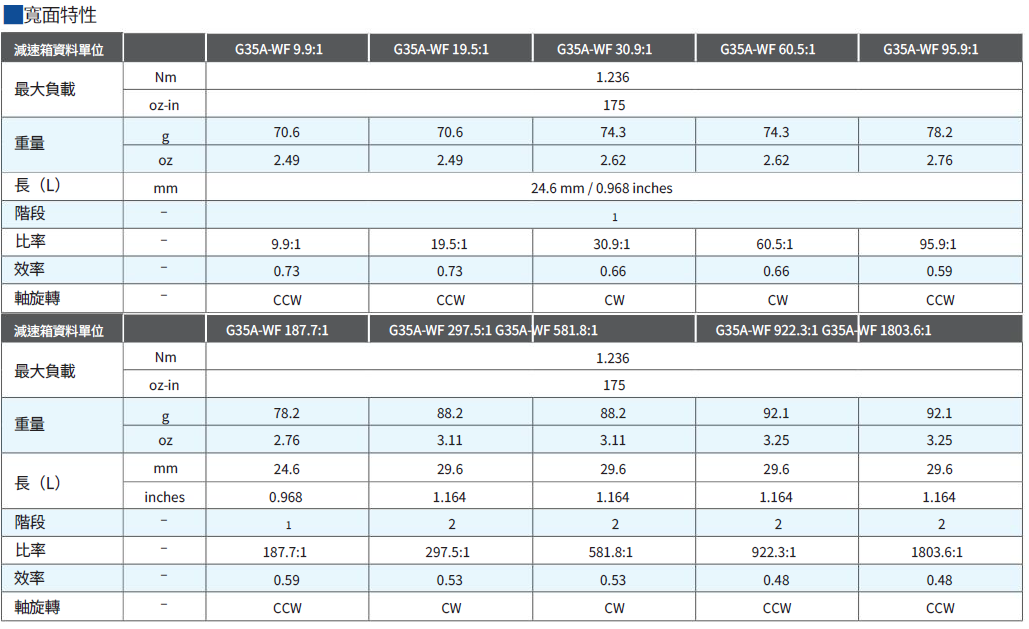

G35A-WF Wide Face Maximum Load：1.236 Nm (175 oz-in) ｜Ratio Start：9.9:1
| Ratio | 9.9:1 | 19.5:1 | 30.9:1 | 60.5:1 | 95.9:1 | 187.7:1 | 297.5:1 | 581.8:1 | 922.3:1 | 1803.6:1 |
|---|---|---|---|---|---|---|---|---|---|---|
| Weight (g) | 70.6 | 70.6 | 74.3 | 74.3 | 78.2 | 78.2 | 88.2 | 88.2 | 92.1 | 92.1 |
| Length L (mm) | 24.6 | 24.6 | 24.6 | 24.6 | 24.6 | 24.6 | 29.6 | 29.6 | 29.6 | 29.6 |
| Efficiency | 0.73 | 0.73 | 0.66 | 0.66 | 0.59 | 0.59 | 0.53 | 0.53 | 0.48 | 0.48 |
| Shaft Rotation | CCW | CCW | CW | CW | CCW | CCW | CW | CW | CCW | CCW |
規格備註：Maximum Load 在 Standard 版所有 Ratio 均為 0.706 Nm（100 oz-in）。Shaft Rotation 方向依 Ratio 而變化，選型前請確認。正式訂購規格請以原廠型錄及報價確認為準。
Compatible Motors｜相容馬達系列
G35A Spur Gearbox 可直接整合 PITTMAN® 精密直流馬達與無刷馬達，提供完整動力傳動解決方案。建議選型時同步確認馬達型號、減速比、輸出轉速、負載扭矩與安裝空間。
DC026C 26mm Brushed DC Motor 適合小型機構、低中負載與緊湊空間。 | DC030B 30mm Brushed DC Motor 適合一般自動化傳動與成本敏感應用。 | DC030C 30mm Brushed DC Motor 適合較高性能需求與穩定輸出應用。 | EC033A 33mm Brushless DC Motor 適合長壽命、低維護與電子換向控制。 |
Dimensional Drawings
| 外徑 | Ø 34.80 mm (1.370 in) |
| 輸出軸徑 | Ø 4.757 / 4.750 mm (.1873 / .1870 in) |
| 輸出軸伸出長度 | 19.05 ± 0.51 mm (.750 ± .020 in) |
| 安裝孔 | #4-40 UNC-2B，深 5.33 mm，3 孔等距 |
| 安裝孔 B.C. | Ø 26.97 mm (1.062 in) |
| 軸肩長度 | 1.52 ± 0.08 mm (.060 ± .003 in) |
Optional Assemblies｜原廠選配組件
Extreme Temperature
特殊潤滑脂，適合高溫、低溫或特殊環境條件下的齒輪箱運轉需求。
High Radial Load
可選滾珠軸承（Ball Bearings），用於較高徑向負載或輸出軸支撐要求。
Low Noise
可選 Delrin Gears，以降低齒輪運轉噪音，適合醫療、實驗室與商業設備。
Selection Guide｜工程選型步驟
1
確認馬達型號 選定 DC026C / DC030B / DC030C / EC033A 及 Winding 編號（-1 / -2 / -3）
2
確認 Ratio 依目標輸出 RPM 與馬達額定轉速計算所需減速比
3
確認版本與負載 依負載扭矩需求選 Standard / High Torque / Wide Face
4
確認 Shaft Rotation 輸出軸旋轉方向（CW/CCW）依 Ratio 不同而改變，務必確認
5
確認組合尺寸 確認總長度（LGM）、外徑、安裝孔位及 Encoder 空間
詢價前請提供以下資料
① 搭配馬達型號及 Winding（如：DC030B-2）
② 目標減速比
③ 版本需求（Standard / HT / WF）
④ Stage 數（1 或 2）
⑤ 輸出軸旋轉方向需求（CW / CCW）
⑥ 特殊需求（潤滑 / Ball Bearings / Delrin Gears）
Applications｜應用場景
G35A Spur Gearbox 適合需要小型化、降速增扭與穩定傳動的精密設備，可搭配 PITTMAN® 有刷／無刷馬達，用於以下高價值工業應用。
🏥 醫療與生技儀器
適用醫療級泵浦、血液分析儀、試劑輸送模組、自動化實驗室設備與小型精密驅動機構。
🏭 半導體與自動化機台
可用於晶圓傳送機構、精密點膠、微型升降平台、治具定位與小型自動化傳動單元。
🤖 機器人與 AGV 模組
適合小型夾爪、旋轉關節、低速高扭矩機構、AGV 輔助模組與移載裝置。
📦 包裝與輸送設備
適用標籤機、送料機構、分料裝置、小型輸送控制與間歇式驅動應用。
🖨️ 工業 3D 列印與精密機構
可應用於送粉、送料、平台調整、噴頭輔助機構與小型精密傳動控制。
🔋 電池與能源設備
適合電池測試治具、閥門控制、散熱機構、輔助定位與低速驅動模組。
