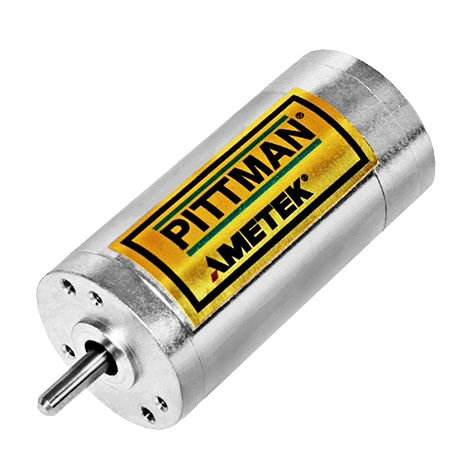

DC030B 30mm有刷直流馬達
馬達連續運轉產生轉矩範圍在0.0113至0.0184 Nm之間。
特點：
●速度可能高達10,000 RPM
●直流母線電壓高達48 Vdc
●八個標準繞組，可提供特殊繞組
●帶陶瓷磁鐵的2極定子
●減小7槽傾斜電樞齒槽轉矩
●燒結青銅軸承- 可提供滾珠軸承
●銅石墨電刷- 可提供RFI抑制
Specifications 產品說明
AMETEK Pittman DC030B 系列｜30mm 精密直流有刷馬達
DC030B 30mm 有刷直流馬達 為 AMETEK Pittman 有刷直流馬達系列，具備 Reduced Cogging、7 槽傾斜式電樞、陶瓷磁鐵。適合自動化設備、醫療儀器、實驗室機構、泵浦、閥門與 OEM 客製化馬達總成應用。
|  DC030B 30mm 有刷直流馬達 |
Specifications｜完整產品規格總覽
依原廠資料整理 DC030B 主要電機常數，方便工程師初步判斷扭力、轉速、慣量、重量與控制裕度。
| Motor Data | Units | DC030B-1 | DC030B-2 | DC030B-3 |
|---|---|---|---|---|
| Max DC Terminal Voltage | V | 48 | 48 | 48 |
| Max Speed Mechanical | rpm | 10,000 | 10,000 | 10,000 |
| Continuous Stall Torque | Nm | 0.011 | 0.014 | 0.018 |
| Peak Torque Maximum | Nm | 0.045 | 0.065 | 0.10 |
| Rotor Inertia | kg·m² | 0.00000099 | 0.0000012 | 0.0000016 |
| Motor Weight | g | 130 | 140 | 160 |
Winding Performance Data｜繞線電氣性能參數
以下保留 DC030B-1 標準繞線摘要，方便比對常用電壓點的轉速、電流與功率表現。其他長度與特殊繞線可另外向常笙確認。
| DC030B-1 標準繞線摘要 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Motor Parameters | 9.55V | 12.0V | 15.2V | 19.1V | 24.0V | 30.3V | 38.2V | 48.0V |
| Rated Torque Nm | 0.0082 | 0.0081 | 0.0080 | 0.0079 | 0.0080 | 0.0079 | 0.0079 | 0.0079 |
| Rated Speed rpm | 5810 | 5940 | 6120 | 6100 | 6050 | 6110 | 6110 | 6100 |
| Rated Current A | 1.2 | 0.93 | 0.74 | 0.58 | 0.46 | 0.36 | 0.29 | 0.23 |
| Rated Power W | 5.0 | 5.0 | 5.1 | 5.1 | 5.0 | 5.1 | 5.0 | 5.0 |
| No Load Speed rpm | 7630 | 7710 | 7810 | 7740 | 7700 | 7730 | 7700 | 7700 |
Dimensional Drawings｜尺寸與安裝規格圖
請對照下方 Mounting 圖檔，確認 Ø26.01mm 馬達外徑、Ø3.99mm 輸出軸徑、前蓋 M2 × 0.4 固定螺孔，以及對應 DC026C-1 / 2 / 3 機身的長度差異。

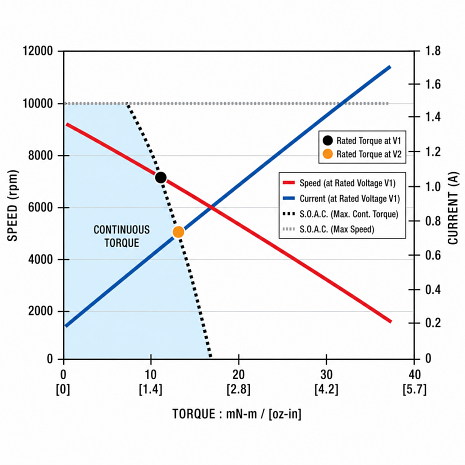

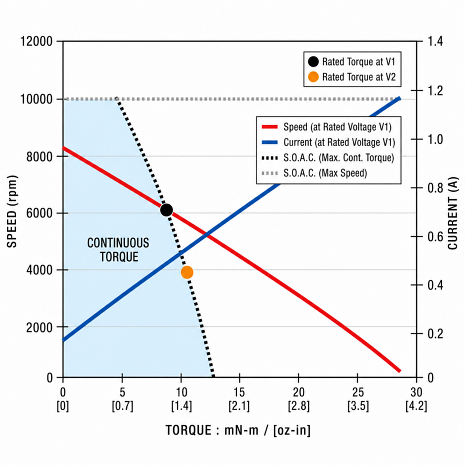

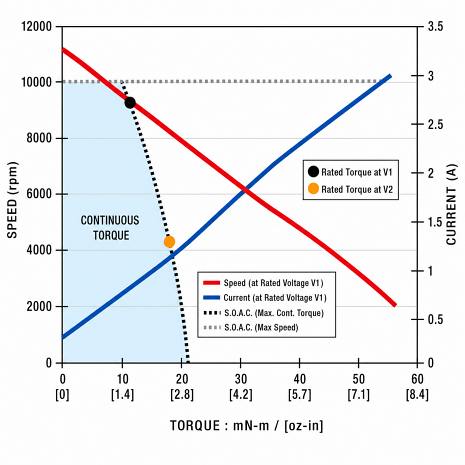

Performance Curves｜馬達運轉性能曲線
性能曲線用於快速判斷 DC030B 有刷馬達在不同負載下的轉速、電流關係。建議工程師先依據負載上限選擇對應機長，再核對連續運轉安全邊界。
DC030B-1 曲線 DC030B-1 Performance Curve  | DC030B-2 曲線 DC030B-2 Performance Curve  | DC030B-3 曲線 DC030B-3 Performance Curve  |
Optional Assemblies ｜ 原廠模組化擴充選配
AMETEK Pittman 可依控制精度、減速放大扭力、安全保持及閉迴路控制需求，彈性搭配原廠齒輪箱、編碼器、煞車器與可程式驅動器，協助研發工程師建立穩定的一體化馬達總成。
⚙️ 齒輪箱 Gearboxes
G30A 行星齒輪箱 / G35A 正齒輪箱｜G30A 適合伺服應用、效率高且背隙低；G35A 為 35mm 偏置正齒輪箱，適合較低扭力與減速需求。
⚡ DC030B 馬達
DC030B 30mm 有刷直流馬達｜外徑 30mm，扭力範圍 0.011–0.018 Nm，最高轉速 10,000 RPM，最高母線電壓 48VDC。
📊 編碼器 Encoders
E30C / E30D｜E30C / E30D 為 DC030B 推薦編碼器，支援 200–2048 CPR、TTL Quadrature 與 220 kHz 頻率響應。
🛡️ 煞車器 Brakes
B30A｜可依垂直軸、斷電保持或安全停止需求確認煞車模組，提升設備停機、定位與安全保持能力。
💻 驅動器 Drives
PBL6035E / PBL6070E｜可依馬達電流、回授訊號與控制模式選擇可程式驅動器，建立穩定閉迴路控制架構。

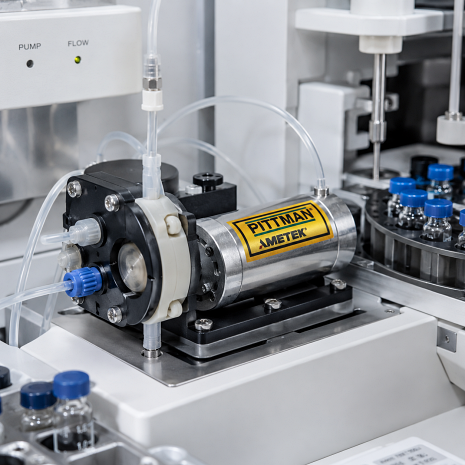

Typical Applications｜核心工業選型應用場景
