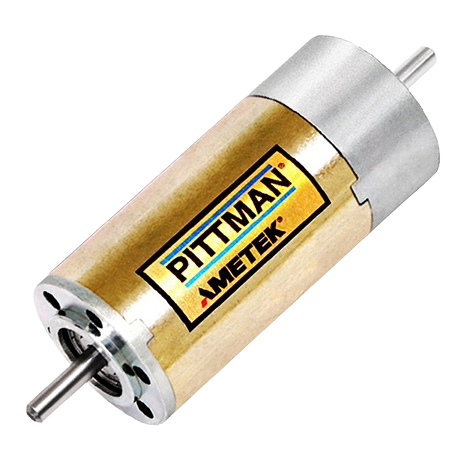

DC030C 30mm有刷直流馬達
馬達連續運轉產生轉矩範圍在0.0177至0.0586 Nm之間。
特點：
●速度可能高達10,000 RPM
●直流母線電壓高達48 Vdc
●八個標準繞組，可提供特殊繞組
●減小磁齒槽轉矩的2極定子
●黏結釹磁鐵
●7槽電樞
●重型滾珠軸承
●長壽命石墨電刷- 可提供RFI抑制
Specifications 產品說明
AMETEK Pittman DC030C 系列｜30mm 高扭力直流有刷馬達
DC030C 30mm 有刷直流馬達 為 AMETEK Pittman 有刷直流馬達系列，具備 Reduced Cogging、NdFeB 磁鐵、重載球軸承。適合自動化設備、醫療儀器、實驗室機構、泵浦、閥門與 OEM 客製化馬達總成應用。
|  DC030C 30mm 有刷直流馬達 |
Specifications｜完整產品規格總覽
依原廠資料整理 DC030C 主要電機常數，方便工程師初步判斷扭力、轉速、慣量、重量與控制裕度。
| Motor Data | Units | DC030C-1 | DC030C-2 | DC030C-3 |
|---|---|---|---|---|
| Max DC Terminal Voltage | V | 48 | 48 | 48 |
| Max Speed Mechanical | rpm | 10,000 | 10,000 | 10,000 |
| Continuous Stall Torque | Nm | 0.019 | 0.041 | 0.060 |
| Peak Torque Maximum | Nm | 0.068 | 0.22 | 0.36 |
| Rotor Inertia | kg·m² | 0.000002 | 0.0000037 | 0.0000058 |
| Motor Weight | g | 130 | 170 | 210 |

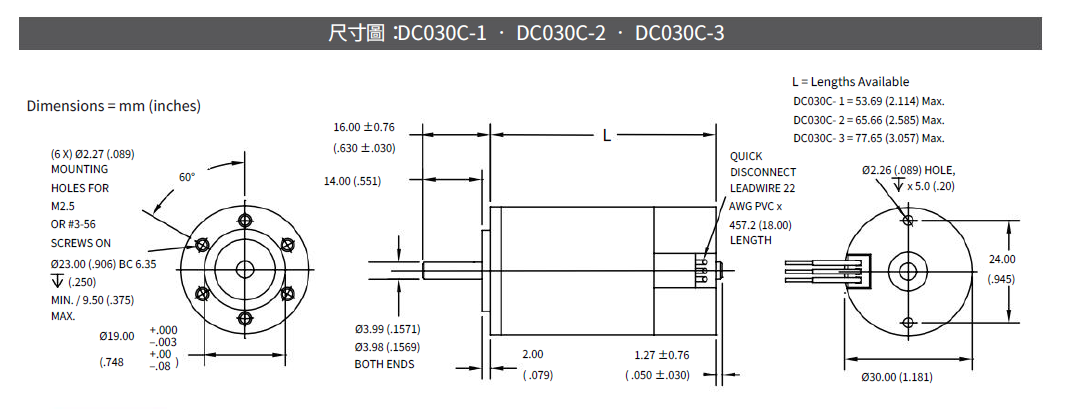

Dimensional Drawings｜尺寸與安裝規格圖
請對照下方 Mounting 圖檔，確認 DC030C 30mm 馬達外徑、輸出軸徑、前蓋固定螺孔、導線出線方向，以及 DC030C-1 / DC030C-2 / DC030C-3 不同機身長度的安裝差異。實際組裝時，請同步確認齒輪箱、編碼器或煞車器加裝後的總長度。
Performance Curves｜馬達運轉性能曲線
性能曲線用於快速判斷 DC030C 有刷馬達在不同負載下的轉速、電流關係。建議工程師先依據負載上限選擇對應機長，再核對連續運轉安全邊界。

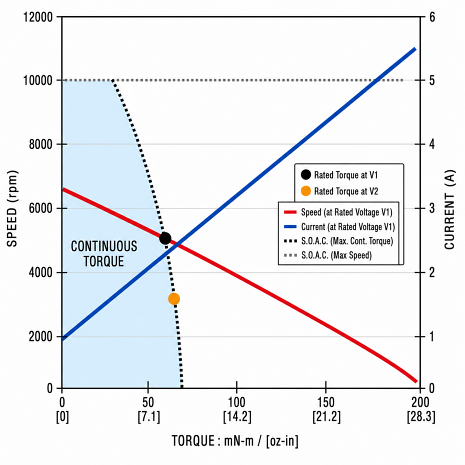

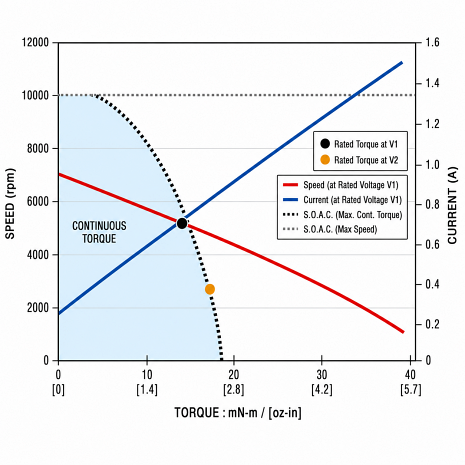

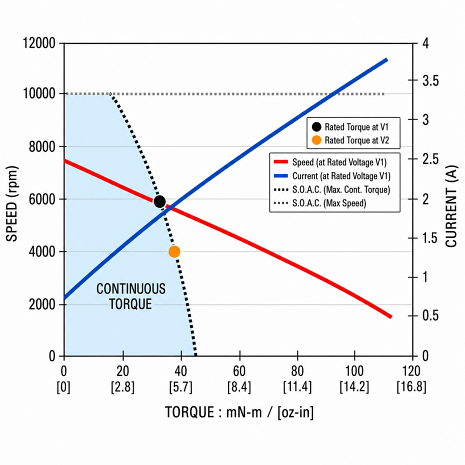

DC030C-1 曲線 短版機身｜30mm 高扭力小型化應用。 DC030C-1 Performance Curve  | DC030C-2 曲線 中版機身｜高扭力與體積平衡配置。 DC030C-2 Performance Curve  | DC030C-3 曲線 長版機身｜最高扭力輸出與較高負載裕度。 DC030C-3 Performance Curve  |
Winding Performance Data｜繞線電氣性能參數
以下保留 DC030C-1 標準繞線摘要，方便比對常用電壓點的轉速、電流與功率表現。其他長度與特殊繞線可另外向常笙確認。
| DC030C-1 標準繞線摘要 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Motor Parameters | 9.55V | 12.0V | 15.2V | 19.1V | 24.0V | 30.3V | 38.2V | 48.0V |
| Rated Torque Nm | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 | 0.014 |
| Rated Speed rpm | 4850 | 4840 | 4830 | 4780 | 4830 | 4840 | 4790 | 4760 |
| Rated Current A | 1.7 | 1.3 | 1.0 | 0.83 | 0.66 | 0.52 | 0.41 | 0.33 |
| Rated Power W | 7.1 | 7.0 | 7.0 | 7.0 | 7.0 | 7.0 | 7.0 | 7.0 |
| No Load Speed rpm | 6820 | 6720 | 6750 | 6740 | 6740 | 6770 | 6730 | 6720 |
Optional Assemblies ｜ 原廠模組化擴充選配
AMETEK Pittman 可依控制精度、減速放大扭力、安全保持及閉迴路控制需求，彈性搭配原廠齒輪箱、編碼器、煞車器與可程式驅動器，協助研發工程師建立穩定的一體化馬達總成。
⚙️ 齒輪箱 Gearboxes
G35A / G35A-HT / G35A-WF｜可依負載需求選擇標準、高扭力或寬齒面 G35A 齒輪箱，適合 30mm 高扭力馬達減速放大。
⚡ DC030C 馬達
DC030C 30mm 有刷直流馬達｜外徑 30mm，扭力範圍 0.019–0.060 Nm，最高轉速 10,000 RPM，最高母線電壓 48VDC。
📊 編碼器 Encoders
E30C / E30D｜E30C / E30D 為 DC030C 推薦編碼器，適合 OEM 精密運動控制與閉迴路回授。
🛡️ 煞車器 Brakes
B30A｜可依垂直軸、斷電保持或安全停止需求確認煞車模組。
💻 驅動器 Drives
PBL6035E / PBL6070E｜可依馬達電流、回授訊號與控制模式選擇可程式驅動器。
