JBY46型｜150–200A 直流磁保持接觸器
AMETEK JBY46 專為中等電流（150-200A / 最高 60VDC）設計。透過獨家磁保持技術，大幅降低系統整體的待機耗電量與散熱需求。是 UPS 不斷電系統、電信備援電源、以及工業自動化設備主電源斷電控制的理想高性價比元件。
Specifications 產品說明
Product Overview
產品說明
JBY46 型 MAGNA-LATCH™ 磁保持接觸器採用永久磁鐵保持接點閉合，透過瞬間線圈訊號完成閉合或反向開啟，可降低傳統持續通電型接觸器的線圈發熱與待機耗電。
MAGNA-LATCH™ 系列特色為 permanent magnet holds the contact closed，並以瞬間線圈訊號控制接點閉合或開啟。實際應用仍需確認 完整料號、Contact Voltage、線圈電壓、接點形式、安裝方式與 bus bar 配置。
Product Image Placement

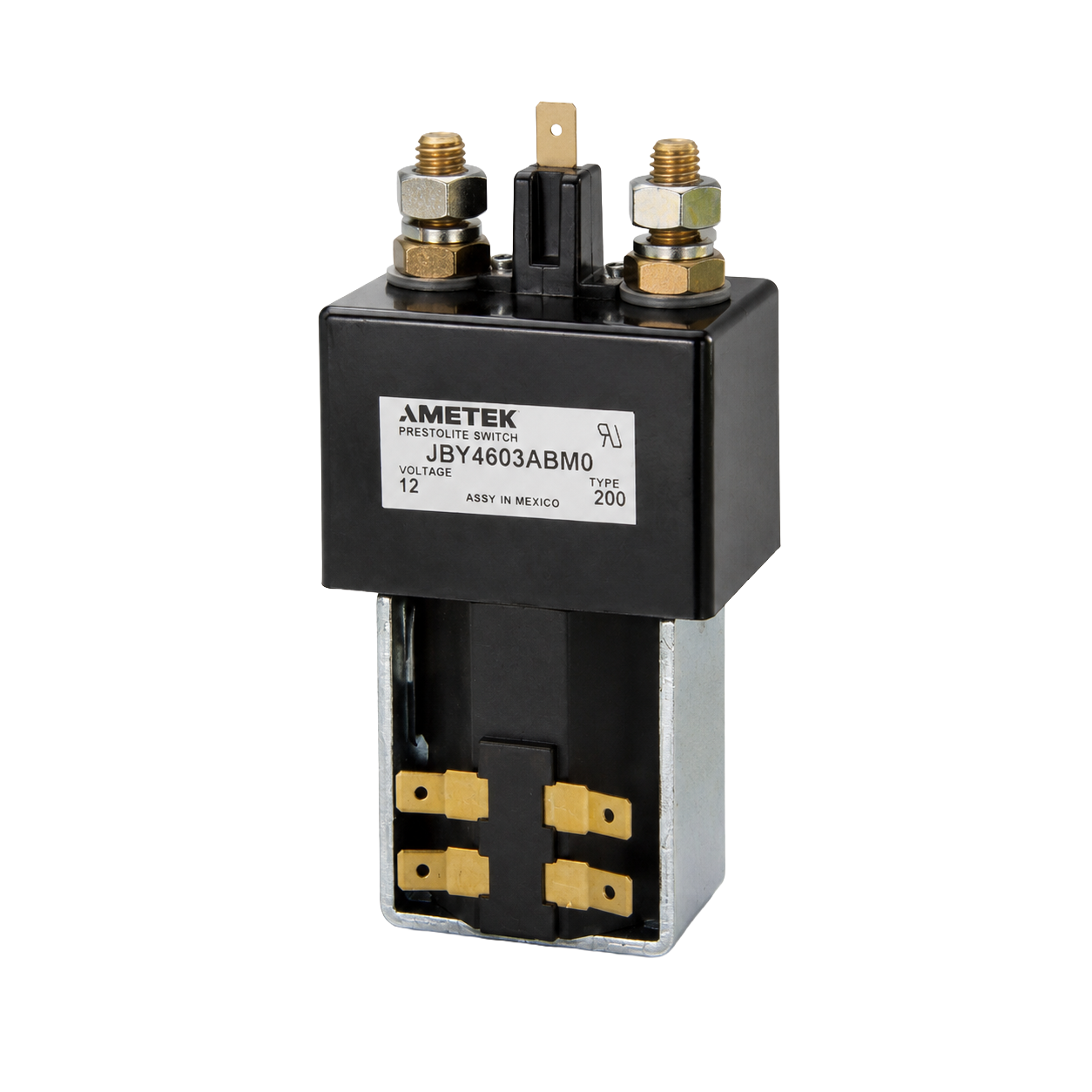

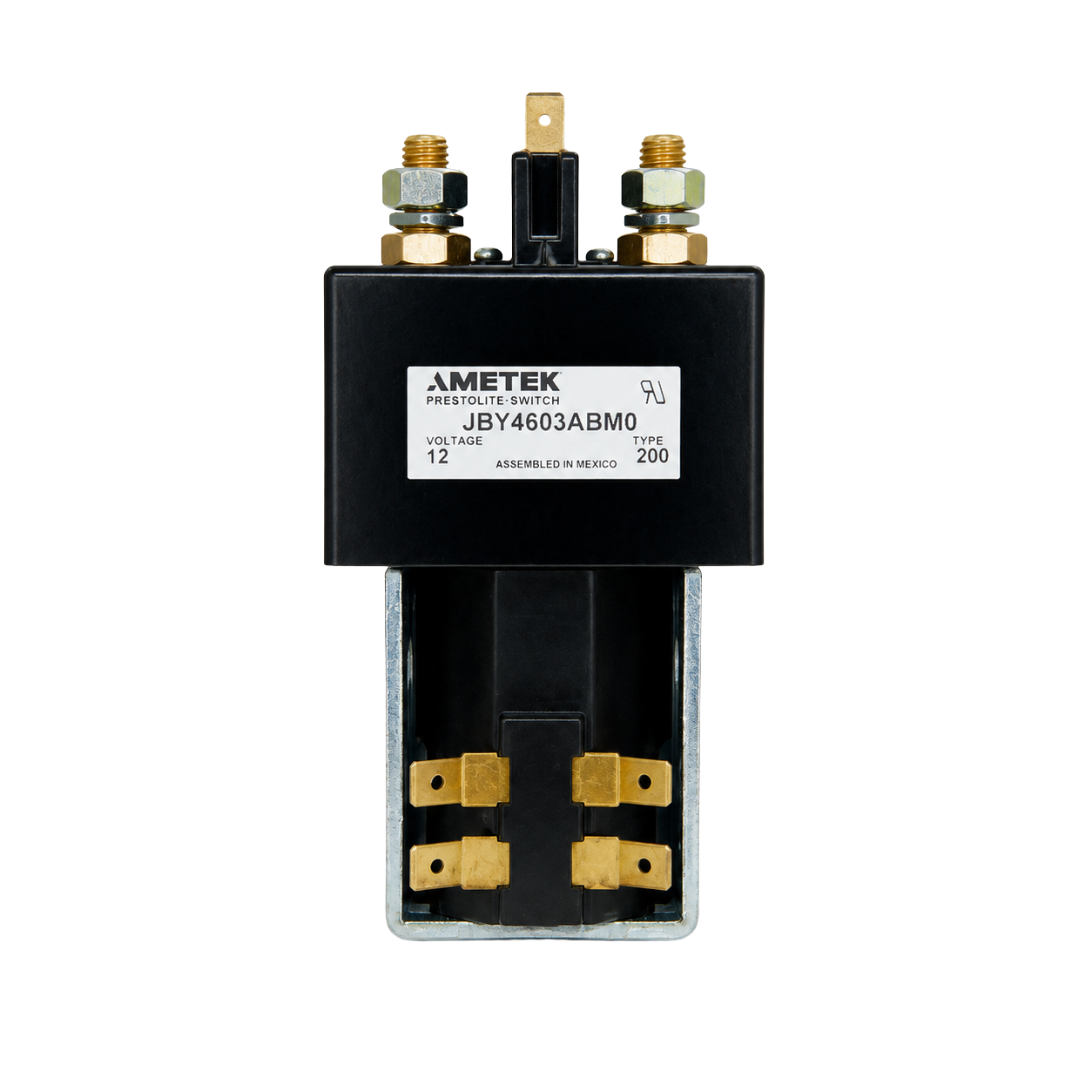

① JBY46 主產品圖
② 尺寸 / 安裝示意圖
③ 應用場景示意圖
Why MAGNA-LATCH™
磁保持接觸器的核心優勢
永久磁鐵保持接點閉合，保持狀態不需線圈長時間通電
瞬間線圈訊號閉合，瞬間反向訊號開啟
可降低線圈持續發熱與冗餘電源控制需求
可沿用傳統 electrically held contactors 的 bus bars 配置概念
Specifications / Performance Data
JBY46 原廠規格資料重修版
以下資料依 AMETEK Switch® MAGNA-LATCH™ 原廠公開頁面整理。正式選型與報價仍需以完整料號、原廠圖面、負載條件與應用環境確認。
| Main Contact Data | |
|---|---|
| Resistive Load Rating, Continuous Duty | 200 AMPS |
| Inductive Load Rating, Continuous Duty | 150 AMPS |
| Overload Currents Per UL 508 | JBY460：300 AMPS at 60V D.C.；其他衍生型號依完整料號確認 |
| Current Rating By Reduced Duty Cycle | |
| 70% Duty | 180 AMPS |
| 60% Duty | 195 AMPS |
| 50% Duty | 225 AMPS |
| 40% Duty | 240 AMPS |
| 30% Duty | 270 AMPS |
| Contact Voltage, Max. / 料號尾碼 | |
| JBA460 / JBB460 / JBC460 / JBM460 / JBD460 / JBV460 / JBY460 | 48V D.C. |
| JBA467 / JBB467 / JBC467 / JBM467 / JBD467 / JBV467 / JBY467 | 96V D.C. |
| 選型提醒 | 頁面摘要為 Up to 60 VDC，但原廠表格列出 48V / 96V 料號尾碼；實際接點電壓、線圈電壓與尾碼需依完整料號確認 |
| Coil Data | |
| Coil Power Dissipation - Intermittent duty coil | 20–41 Watts |
| Coil Power Dissipation - Continuous duty coils | 10–16 Watts |
| Maximum pull-in voltage, intermittent duty coils | <60% VDC Nominal |
| Maximum pull-in voltage, continuous duty coils | <66% VDC Nominal |
| Maximum drop-out voltage | <25% VDC Nominal |
| Operate Times - Typical | |
| Pull-in time, n/o contacts to close | <30ms |
| Typical contact bounce period | <5ms |
| Drop-out time, no suppression | <15ms |
| Drop-out time, Zener/Zener or Zener/Diode suppression | <15ms |
| Drop-out time, Varistor suppression | <19ms |
| Drop-out time, Diode and resistor suppression | 18–60ms |
| Drop-out time, Diode suppression | <75ms |
| Auxiliary Contact Data | |
| Thermal current rating | 5 AMPS |
| Current capacity, resistive load | 5A at 24V D.C. / 2A at 48V D.C. / 0.5A at 240V D.C. |
| Miscellaneous Design Details | |
| Blow Out Magnets | 48–96 VDC Contacts |
| Temperature Range | -20°C to +50°C |
| Mechanical Life | >3 × 10^5 |
| IP Code | IP31 per IEC 60529 |
| RoHS Compliant | Yes |
| Material Handling UL File | AU2277 |
| Telecom UL File | E161810 |
Selection Reminder
選型與報價前需確認
- JBY46 原廠 Contact Voltage 表格含 48V 與 96V 尾碼，正式報價需提供完整料號或銘牌照片。
- 線圈電壓、接點形式、端子方向、安裝方向與輔助接點需依完整料號確認。
- 請提供 原產品型號、銘牌照片、額定電壓、連續電流、線圈電壓、負載型態、安裝方式、端子方向，以利快速確認替代型號。
