JAY46型｜100–150A 直流磁保持接觸器
AMETEK JAY46 為輕量級 MAGNA-LATCH™ 磁保持接觸器（最高 60VDC / 100-150A）。採用永久磁鐵保持接點閉合，動作後即切斷線圈電源，徹底解決傳統接觸器長時間通電的發熱與耗電痛點。特別適合小型低壓 DC 電源切換、AGV 無人搬運車與基礎設備的斷電控制。
Specifications 產品說明
Product Overview
產品說明
JAY46 型直流磁保持接觸器適用於需要高可靠度直流電源切換的設備。相較於傳統持續通電型接觸器，MAGNA-LATCH™ 架構可在接點閉合後由磁保持結構維持狀態，並透過瞬間線圈訊號完成開啟或關閉動作，達到無須連續通電、降低能耗與減少線圈發熱的效果。
此頁面建議作為採購、工程、維修與替代料確認的單一產品說明頁，將重點放在額定電流、工作電壓、線圈資料、動作時間、安裝條件與替代型號確認。
Product Image Placement

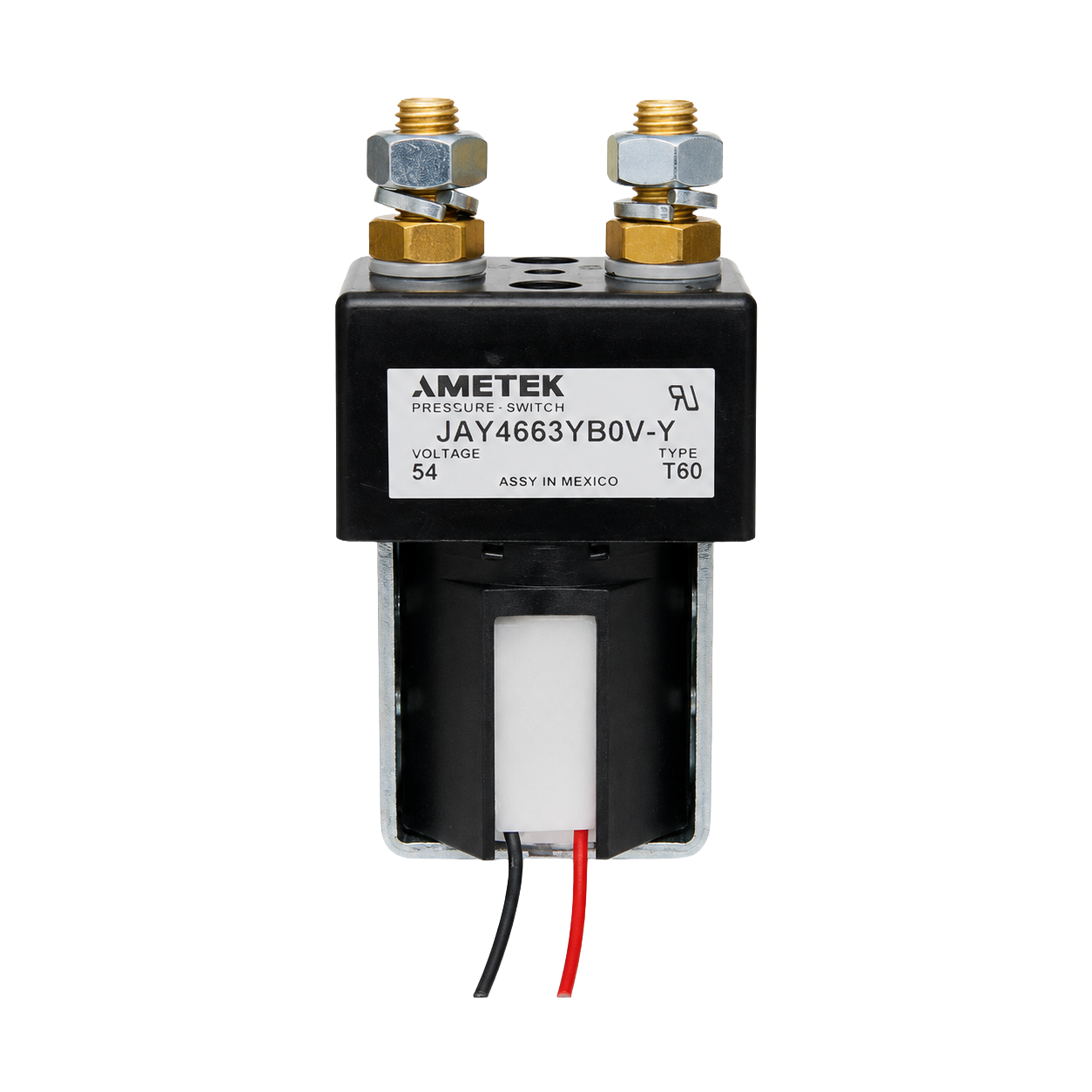

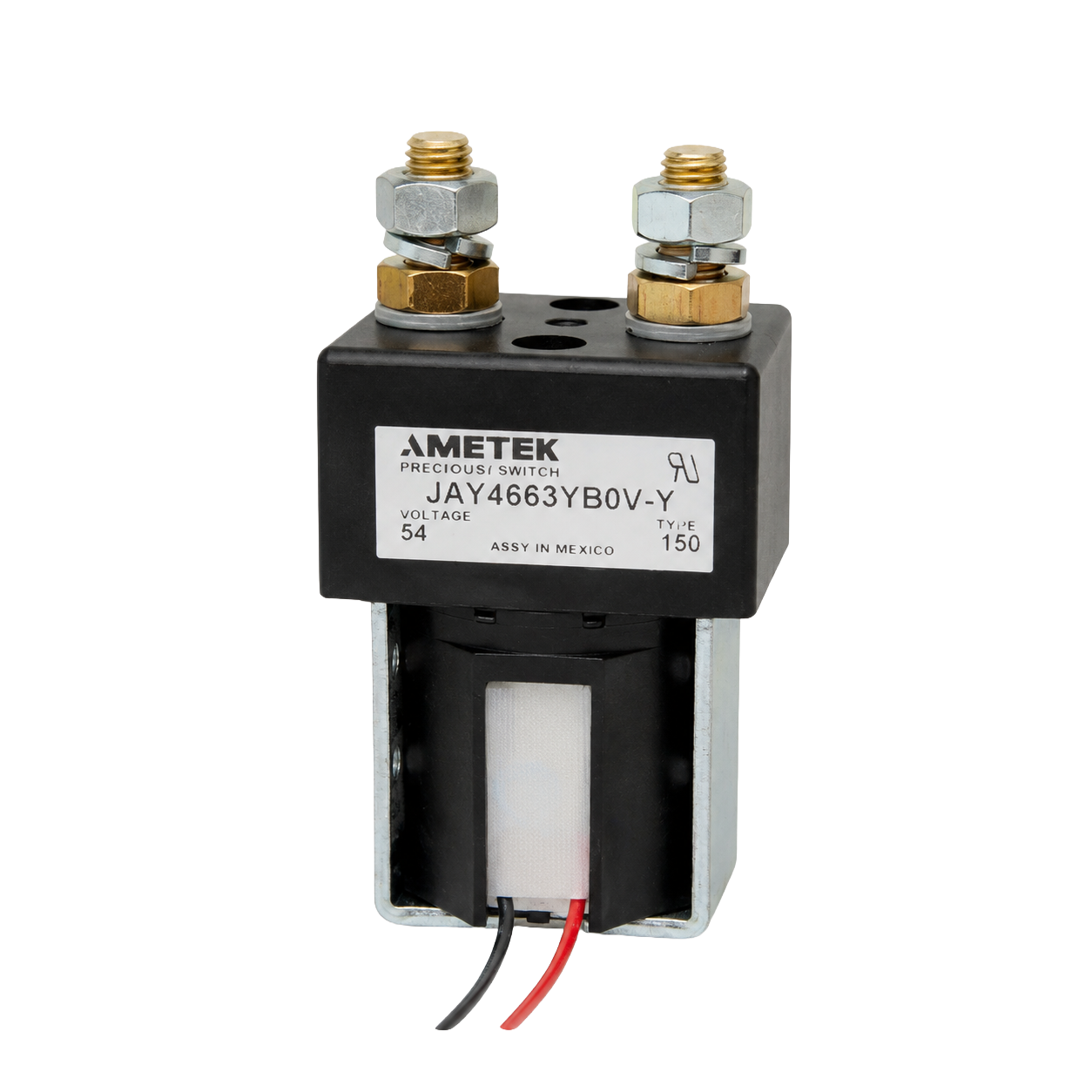

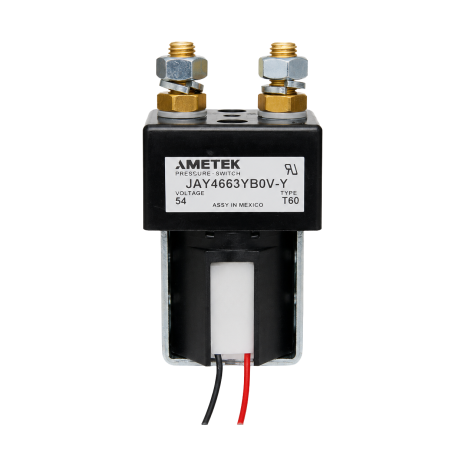

① JAY46 主產品圖
② 尺寸 / 安裝示意圖
③ 應用場景示意圖
Pain Point Comparison
傳統接觸器持續耗電？JAY46 用磁保持技術降低待機損耗
傳統直流接觸器在保持導通時，線圈通常需要持續通電，容易造成電池無謂消耗與機櫃熱累積。AMETEK JAY46 採用 MAGNA-LATCH™ 磁保持架構，僅需瞬間訊號切換狀態，後續由永久磁鐵保持接點閉合，有助降低長期運作的能耗與散熱負擔。
| 比較項目 | 傳統直流接觸器 | AMETEK JAY46 磁保持接觸器 |
|---|---|---|
| 線圈耗電 | ❌ 閉合狀態通常需持續供電 | ✅ 脈衝切換，保持狀態不需連續供電 |
| 熱損耗 | ❌ 線圈長時間通電，容易造成機櫃熱累積 | ✅ 降低線圈發熱，有助改善密閉設備散熱壓力 |
| 電池效率 | ❌ 備援電源或 BMS 系統中，長期耗電會影響可用電量 | ✅ 適合 BMS、UPS、Telecom 備援電源等節能直流系統 |
| TCO 總成本 | ❌ 長期用電與散熱設計可能增加維護成本 | ✅ 降低耗電與散熱負擔，有助改善長期營運成本 |
PERFORMANCE DATA
性能資料重點整理
以下將 JAY46 的主要性能資料整理為「負載能力、線圈特性、動作時間、機械壽命」四個面向，協助工程師快速確認是否符合系統需求。
連續負載
125A
Resistive Load
感性負載
100A
Inductive Load
線圈功耗
7–20W
依線圈型式而定
動作時間
<20ms
Typical Pull-in Time
| 分類 | 性能項目 | 參考數據 |
|---|---|---|
| 主接點能力 | 電阻負載連續額定 Resistive Load, Continuous Duty | 125 AMPS |
| 主接點能力 | 感性負載連續額定 Inductive Load, Continuous Duty | 100 AMPS |
| 主接點能力 | 選配連續額定 Optional Continuous Duty Rating | JAY466 / JAA466：150 AMPS |
| Duty Cycle | 降載週期電流 Reduced Duty Cycle Current Rating | 70%：120A｜60%：130A｜50%：150A｜40%：160A｜30%：180A |
| 線圈特性 | 線圈功耗 Coil Power Dissipation | Intermittent duty：15–20W Continuous duty：7–14W |
| 線圈特性 | 最大吸合電壓 Maximum Pull-in Voltage | Intermittent duty：<60% VDC Nominal Continuous duty：<66% VDC Nominal |
| 線圈特性 | 最大釋放電壓 Maximum Drop-out Voltage | <25% VDC Nominal |
| 動作時間 | 吸合時間 Pull-in Time | <20ms |
| 動作時間 | 接點彈跳時間 Typical Contact Bounce Period | <5ms |
| 動作時間 | 釋放時間 Drop-out Time | 依抑制方式不同，約 <5ms 至 <50ms |
| 耐用與防護 | 機械壽命 Mechanical Life | >3 × 10⁵ |
| 耐用與防護 | 防護等級 IP Code | IP31 per IEC 60529 |
※ 實際可用規格需依完整型號、線圈電壓、接點形式、負載類型、極性需求、安裝方式與原廠最新資料確認。
Specifications
規格重點
| 項目 | JAY46 參考資訊 |
|---|---|
| 產品系列 | AMETEK Switch® MAGNA-LATCH™ |
| 型號 | JAY46 |
| 產品類型 | 直流磁保持接觸器 / Magnetic Latching Contactor |
| 額定電流範圍 | 100–150A，依版本與 duty cycle 條件確認 |
| 工作電壓 | Up to 60 VDC，實際型號尾碼需依原廠資料確認 |
| 保持方式 | 永久磁鐵保持接點閉合，線圈以瞬間訊號控制開閉 |
| 極性設計提醒 | 直流負載應確認接點與系統是否有特定極性需求，建議詢價時一併提供接線方式與負載條件。 |
| 常見選配 | 特殊線圈電壓、鍍銀母排、客製母排、安裝螺柱、輔助接點、側向安裝腳座、AC 線圈整流器等 |
Inquiry Checklist
詢價前請提供
為加速 JAY46 選型、替代品確認與報價流程，建議提供以下資訊。若不確定規格，可先提供原產品銘牌照片，由常笙協助初步判斷。
① 原產品型號 / 銘牌照片
請提供既有接觸器型號、銘牌照片或設備端使用位置，方便比對原規格與替代可行性。
② 電壓 / 電流 / 負載型態
請提供額定電壓、連續電流、瞬間電流、負載為電阻性或感性，以利確認安全餘裕。
③ 線圈電壓 / 接點形式
請確認線圈電壓、控制方式、主接點形式、是否需要輔助接點或特殊線圈版本。
④ 節能 / 低線圈發熱需求
若設備需長時間保持閉合、降低待機耗電或改善機櫃熱累積，請註明應用情境。
⑤ 極性 / 接線條件
直流負載請確認是否有特定極性需求，並提供接線方向、母排方向或原接線照片。
⑥ 安裝空間 / 替代品需求
請提供安裝空間、固定孔位、母排位置與是否為停產替代、維修替換或新案設計。
常笙專業選型支援
需要 JAY46 選型或替代確認？
歡迎提供型號、照片、規格條件或應用需求，常笙可協助確認是否適用 JAY46 或其他 MAGNA-LATCH™ 系列型號。
