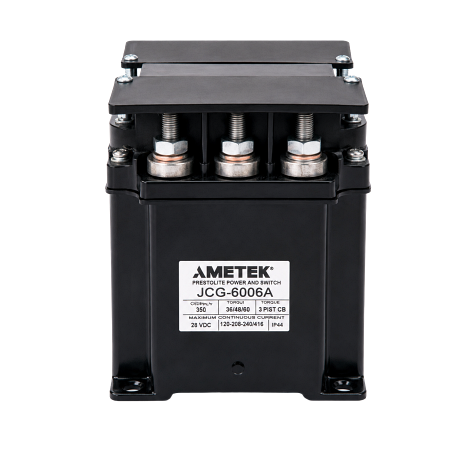

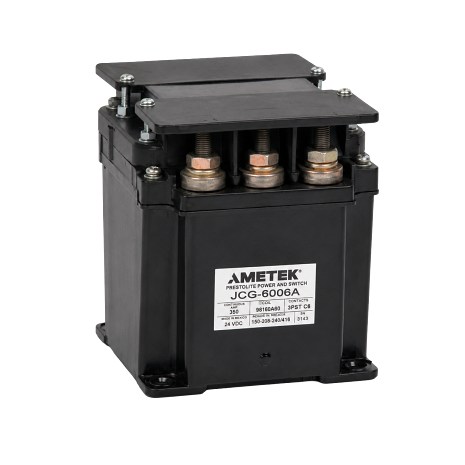

AMETEK JCG-6 型｜250-350A 高電流交流接觸器
AMETEK JCG-6 系列三相交流接觸器，提供高達 250A 至 350A 的連續電流承載能力。本產品承襲極限軍用標準（符合 MIL-R-6106J Type II 規範），具備獨特的墊圈密封防塵防爆與排氣設計，並採用免維護的純銅鍍銀釺焊接點，確保在極限多塵、潮濕環境下的長效運作。常笙企業（Moverctc）專業代理，為您的重電控制系統提供最可靠的切換解決方案。
Specifications 產品說明
產品核心價值
AMETEK Model JCG-6 交流接觸器專為 250A 至 350A 高電流三相交流控制需求設計。產品具備軍規級環境防護、墊圈密封與排氣防爆結構、防水密封膠封裝匯流排，以及銅橋與匯流排釺焊、精密鍍銀接點等低維護設計，適合需要高承載、穩定導通與長期可靠性的工業電力控制應用。
⚡
250–350A 高電流
適合大型發電機組、重型工業設備與高負載三相交流電源切換。
🛡️
MIL-R-6106J 軍規防護
Type II 軍規級環境設計，具備墊圈密封、排氣、防塵、防水與防爆運作能力。
⚙️
免維護接點設計
銅橋與匯流排釺焊、精密鍍銀接點，有助於降低維護頻率並提升導通穩定性。
↯
4ms 輔助接點聯動
D.P.D.T. 輔助接點可於主接點動作後 0.004 秒內聯動，適合控制回授與安全監控。
規格選型表｜Technical Specifications
以下整理 JCG-6 核心參數，方便工程師快速比對電流、接點配置、防護、壽命與低壓降表現。
| 項目 Items | 技術規格參數 Technical Specifications | 詢價 |
|---|---|---|
| 主要接點配置 | 3PST-NO（三刀單擲 - 常開接點），專為三相交流電路設計 | 詢問 JCG-6 → |
| 連續工作電流 | 250 Amps 至 350 Amps AC | |
| 額定工作電壓 | 主接點：120 VAC，支援 50/60 Hz 或 400 Hz 航太頻率應用 | |
| 線圈控制特性 | 120 VAC，內建整流模組 Internal Rectification，採電氣保持 Electrically Held，支援連續工作制與節能設計 | |
| 輔助接點配置 | D.P.D.T.（雙刀雙擲），需在主接點動作後 0.004 秒 / 4ms 內快速聯動 | |
| 外殼環境防護 | 墊圈密封與排氣 Gasket-sealed & Vented 防爆設計；匯流排採防水密封膠密封 | |
| 極佳低壓降 | 通過 350A 電流時，全新接觸器壓降 ≤ 200 mV，壽命測試後 ≤ 250 mV | |
| 電氣與機械壽命 | 機械壽命 ≥ 100,000 次；電氣壽命 ≥ 10,000 次循環 |
適用領域
重型工業控制系統
適合高電流設備電源切換與控制櫃整合。
大型發電機組切換
支援 250A–350A 高電流承載需求。
航太 / 機場地面支援
可對應 400Hz 航太頻率相關應用。
多塵潮濕極限環境
密封、防水與排氣防爆設計適合嚴苛場域。
接線與尺寸圖｜Drawing / Dimensions
可於此區插入 JCG-6 原廠尺寸圖、接線示意圖與安裝孔位圖，方便工程師確認端子位置、主接點配置、輔助接點、固定孔位與外形尺寸。
圖面重點
外形寬度：約 4.84” / 122.9 mm
外形高度：約 5.75” / 146.0 mm MAX
主端子：3/8-24 UNF-2A Stud
主接點：3PST-NO 三相交流控制
輔助接點：D.P.D.T.
JCG-6 高電流交流接觸器選型確認
可提供既有料號、線圈電壓、額定電流、負載型態、安裝空間與使用環境，常笙企業可協助確認 JCG-6 規格、替代型號與報價。
※ 實際規格、線圈電壓、接點材料、Duty Cycle、安裝方式、輔助接點配置與選配項目，請依原廠資料與實際應用條件確認。若為替代型號或設備維修需求，建議提供現有接觸器銘牌照片與設備電氣條件，以加速比對。
