AMETEK SBJ 系列｜長版塑膠外殼電磁閥 (高負載/長壽命型)
AMETEK SBJ 系列塑膠外殼電磁閥，採用長版結構，專為高負載與長時間運作的環境設計。其堅固的防腐蝕塑膠外殼符合 IP67 工業防護標準，是重型牽引馬達與船舶設備的可靠核心元件。常笙企業提供完整的技術支援與選型服務，確保您的系統運作順暢。
Specifications 產品說明
常笙企業授權代理｜AMETEK Switch®

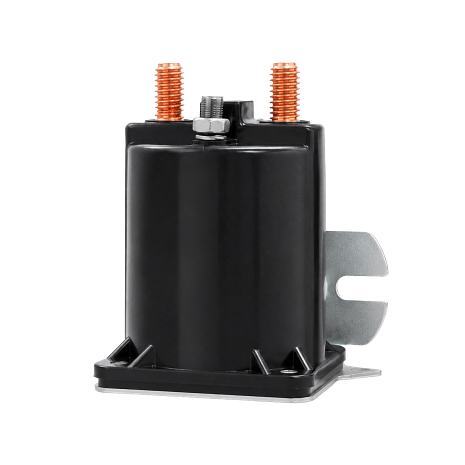

AMETEK SBJ 系列塑膠外殼電磁閥｜Tall Case High Current Solenoid
SBJ 系列為 Tall Case 高電流塑膠外殼電磁開關，提供 100A / 200A 等級，適合 Continuous Duty、長壽命與高可靠度設備應用。
⚡ 額定電流
100 / 200A
Continuous Duty
⚙️ 接觸配置
SPST-NO
Movable Contacts
🌡️ 適用電壓
12–48 VDC
Coil Voltage
🛡️ 防護等級
IP67
100,000 cycles
Plastic Case 系列差異快覽
SAZ｜Short Case 100A｜12/24V｜I / HDI｜短機身
SBC｜Medium Case 100A｜12–48V｜HDI / Continuous
SBJ｜Tall Case 100/200A｜12–48V｜Continuous
SBJ 規格選型表 Selection Table
SBJ 支援 100A / 200A、12–48VDC，適合 Continuous Duty 與高電流負載。請依 Contact Material、Mounting、Options 與 Part Number 確認型號。
| 型號 Part Number | 電壓 | 電流 | Wiring | Duty | Mounting | Contact | Options | 選型備註 |
|---|---|---|---|---|---|---|---|---|
| SBJ-4203 | 12V | 200A | 2 | C | F180 / 2.62 in | AG | — | 12V 200A，平面安裝。 |
| SBJ-4201 | 12V | 200A | 2 | C | L / 2.32 in | AG | — | 12V 200A，L 型安裝。 |
| SBJ-4253 | 12V | 200A | 2 | C | F180 / 2.62 in | CU | — | Copper 接點版本。 |
| SBJ-4401 | 24V | 200A | 2 | C | L / 2.32 in | AG | — | 24V 200A 連續工作型。 |
| SBJ-5455 | 24V | 200A | 2 | C | LC222 / 56 Deg | CU | U | UL Certified 版本。 |
| SBJ-4303 | 36V | 200A | 2 | C | F180 / 2.62 in | AG | — | 36V 200A 平面安裝。 |
| SBJ-4801 | 48V | 200A | 2 | C | L / 2.32 in | AG | — | 48V 200A 連續工作型。 |
| SBJ-5811 | 48V | 200A | 2 | HDI | L / 2.32 in | AG | U,F | 48V HDI，UL / Diode 選配。 |
SBJ 選型代碼說明｜Duty、Options、Current Ratings
SBJ 是 Tall Case 高機身系列，主打 100A / 200A、高電流、Continuous Duty 與較高壽命需求。若客戶在意 48V、高負載、長時間導通或高可靠度，通常優先看 SBJ。
I｜Intermittent短時間啟動型25% Duty，單次最長通電約 2 分鐘。SBJ 通常不以 I 作為主要訴求。
HDI｜Heavy Duty Intermittent重載間歇型25% Duty，單次最長通電約 10 分鐘。部分 SBJ 48V 型號會搭配 HDI 與 U / F 選配。
C｜Continuous可長時間通電100% Duty。這是 SBJ 的核心定位，適合高電流、長時間保持導通與高可靠度設備。
Options 選配功能怎麼看？
A：特殊組裝需求
C：環氧灌封線圈 Circle Potted Coil
F：線圈加二極體，常用於電路保護
G：防震底板 Shock-Mount Baseplate
M：海事環境 SAE-J1171
P：灌封線圈導線
S / T：不鏽鋼柱銷 / 底板
U：UL Certified
W：特殊防護 / 線圈相關選配，實際內容依 Part Number 與原廠資料確認
Contact Material 接點材質
CU：Copper 銅接點，適合一般負載與成本敏感應用
AG：Silver Alloy 銀合金接點，適合較高電流、較高切換要求或耐磨需求
SBJ 高電流應用建議優先確認 AG / CU 與實際負載條件。
Mounting Bracket 安裝支架
C222：Curved 2.22" Radius，弧形安裝
LC222：L Curved 2.22" Radius
F180：Flat 平面安裝
F180S：Flat Slotted，長孔平面安裝
L：90 Degree Right Angle，直角安裝
Current Ratings 電流能力快覽
12 / 24 / 36V：Inrush 600A｜Break 200A｜SAZ / SBC / SBJ
48V SBJ：Inrush 200A｜Break 200A
48V SBC：Inrush 0A｜Break 75A
48V 高負載需求，SBJ 通常比 SBC 更適合。
需要確認 SBJ 高電流型號與報價？ 請提供原型號、系統電壓、連續電流、接點材質、Mounting Bracket、Duty 與應用條件。也可提供舊型號、產品照片或設備銘牌，協助確認替代型號。
