AMETEK SAZ 系列｜短版塑膠外殼電磁閥 (高防護型)
AMETEK SAZ 系列塑膠外殼電磁閥，採用短版結構設計，體積精巧且具備卓越的 IP67 防水防塵能力。適合需要高防護性但空間受限的工業控制應用。常笙企業（Moverctc）作為 AMETEK 授權代理，提供原廠技術支援，協助您提升設備在惡劣環境下的可靠度。
Specifications 產品說明
常笙企業授權代理｜AMETEK Switch®

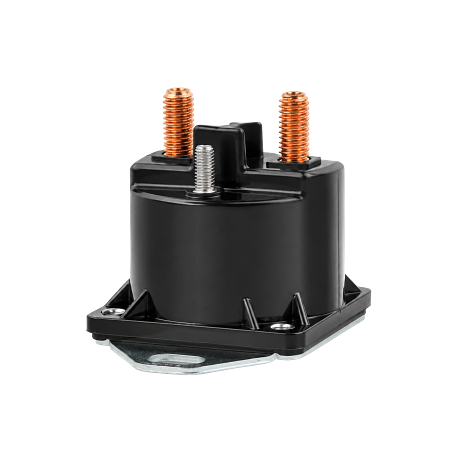

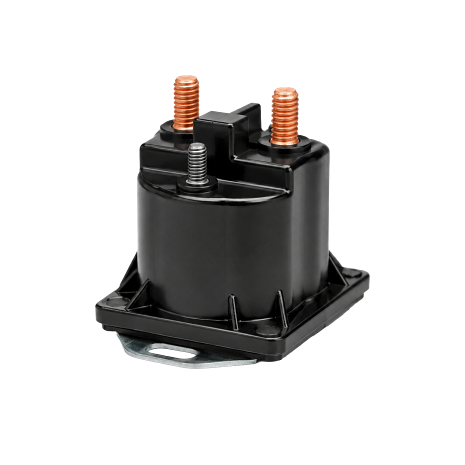

AMETEK SAZ 系列塑膠外殼電磁閥｜Short Case Solenoid Switch
SAZ 系列為 Short Case 短機身塑膠外殼電磁開關，適合空間受限、需 IP67 防水防塵與間歇式高電流切換的 DC 電感性負載應用。
⚡ 額定電流
100A
I / HDI
⚙️ 接觸配置
SPST-NO
Leaf Spring Contact
🌡️ 適用電壓
12 / 24 VDC
Coil Voltage
🛡️ 防護等級
IP67
防水防塵
Plastic Case 系列差異快覽
SAZ｜Short Case 100A｜12/24V｜I / HDI｜短機身
SBC｜Medium Case 100A｜12–48V｜HDI / Continuous
SBJ｜Tall Case 100/200A｜12–48V｜Continuous
SAZ 規格選型表 Selection Table
SAZ 主要適合 Intermittent / Heavy Duty Intermittent 應用。請依電壓、Wiring、Duty、Mounting Bracket 與 Options 初步篩選。
| 型號 Part Number | 電壓 | 電流 | Wiring | Duty | Mounting | Options | 選型備註 |
|---|---|---|---|---|---|---|---|
| SAZ-4201BJ | 12V | 100A | 1 | HDI | C222 / 56 Deg | W | 12V 重載間歇，弧形安裝。 |
| SAZ-4201ANY | 12V | 100A | 1 | HDI | F90 / 2.19 in | S,P,M,T | Flat 90 安裝，多選配。 |
| SAZ-4201AP | 12V | 100A | 2 | HDI | F180 / 2.62 in | P,T | 雙線圈端子，平面安裝。 |
| SAZ-4201L | 12V | 100A | 3 | I | C222 / 56 Deg | — | Intermittent，最多 2 分鐘通電。 |
| SAZ-4401AK | 24V | 100A | 1 | HDI | C222 / 56 Deg | — | 24V 重載間歇型。 |
| SAZ-4401 | 24V | 100A | 2 | I | F90 / 2.19 in | — | 24V 間歇型，Flat 安裝。 |
SAZ 選型代碼說明｜Duty、Options、Current Ratings
SAZ 屬於 Short Case 短機身系列，主要用於間歇式或重載間歇式切換。選型時建議先確認 Duty 工作週期，再看 Wiring 接線圖、Mounting Bracket 安裝支架 與 Options 選配功能。
I｜Intermittent 短時間啟動型 25% Duty，單次最長通電約 2 分鐘。適合短時間啟動、間歇操作，不建議長時間保持通電。
HDI｜Heavy Duty Intermittent 重載間歇型 25% Duty，單次最長通電約 10 分鐘。SAZ 常見於 HDI 型號，適合較長啟動時間或較重負載。
C｜Continuous 長時間通電型 100% Duty。若設備需要長時間保持導通，建議優先評估 SBC 或 SBJ，而不是以 SAZ 作為主選。
Options 選配功能怎麼看？
A：特殊組裝需求
C：環氧灌封線圈 Circle Potted Coil
F：線圈加二極體 Diode on Coil
M：海事環境 SAE-J1171
P：灌封線圈導線 Potted Coil Leads
S / T：不鏽鋼柱銷 / 底板
U：UL Certified
W：特殊防護 / 線圈相關選配，實際內容依 Part Number 與原廠資料確認
Mounting Bracket 安裝支架
C222：Curved 2.22" Radius，弧形安裝
LC222：L Curved 2.22" Radius
F180：Flat 平面安裝
F180S：Flat Slotted 長孔平面安裝
F90：Flat 90 度方向安裝
L：90 Degree Right Angle，直角安裝
Current Ratings 電流能力快覽
| 電壓 | Inrush 突波 | Break 斷開 | 適用系列 | SAZ 選型提醒 |
|---|---|---|---|---|
| 12V | 600A | 200A | SAZ / SBC / SBJ | SAZ 常用電壓 |
| 24V | 600A | 200A | SAZ / SBC / SBJ | SAZ 常用電壓 |
| 36V | 600A | 200A | SBC / SBJ | 36V 請優先評估 SBC / SBJ |
| 48V | 依系列不同 | 依系列不同 | SBC / SBJ | 48V 或高負載需求，建議優先比較 SBJ |
需要確認 SAZ 短機身型號與報價？ 請提供原型號、系統電壓、Duty、Wiring、Mounting Bracket 與應用條件。也可提供舊型號、產品照片或設備銘牌，協助確認替代型號。
