AMETEK SBD 系列｜金屬外殼電磁閥 (長效型/高可靠度)
AMETEK SBD 系列金屬外殼電磁閥，具備卓越的循環壽命與電路穩定性，是針對長時間連續運作之重型設備所打造的核心元件。其密封式金屬外殼提供了極佳的耐環境保護能力。常笙企業（Moverctc）作為 AMETEK 授權代理，為您提供精確的規格諮詢與技術保障，協助您的機械設備提升整體運作效率。
Specifications 產品說明

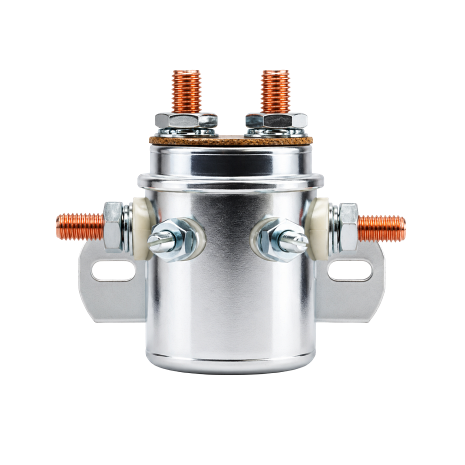

/Metal%20Case%20Solenoid%20SBD.png)
SBD
產品核心定位｜SPDT 雙路切換、高防護、重型設備控制
SBD 系列適合需要常開 / 常閉切換邏輯的 DC 控制迴路。相較於 SAW / SAS 的 SPST-NO 架構，SBD 採用 SPDT 接點配置，能在設備控制、保護迴路、切換迴路與輔助電源管理中提供更高彈性。
產品定位與亮點 Highlights
SPDT 常開 / 常閉切換
SBD 採用 SPDT 接點配置，可支援 NO / NC 迴路切換，適合需要雙狀態控制或保護邏輯的系統。
重型鍍鋅金屬外殼
採用 Zinc-Plated Steel Case，有助於提升耐腐蝕、耐撞擊與道路碎石防護能力，適合重型機械與嚴苛作業環境。
Moving Disk Contacts
內部採用移動式接觸盤設計，提供穩定導電效能，適用於 DC 電路中的電感性負載切換。
多樣化選型配置
可依 Part Number、Volts、Carry Amps、Contact Material、Wiring Diagram、Coil Duty、Mounting Bracket 與 Options 選型。
典型應用 Applications
01 Engine Starting Motors｜引擎啟動馬達
02 Shift Solenoids｜換檔電磁閥
03 Hydraulic Pump Motors｜液壓泵馬達控制
04 Winch Motors｜絞盤馬達
05 Traction Motors｜牽引馬達
06 Auxiliary Power Circuits｜工業輔助電源電路
核心產品規格 Specifications
| 項目 | SBD 系列規格 | 選型說明 |
|---|---|---|
| 接觸配置 | SPDT｜NO / NC | 單刀雙擲，適合常開 / 常閉迴路切換。 |
| 工作電壓 | 6 VDC 至 36 VDC | 適用 DC 電路中的電感性負載。 |
| 額定電流 | 100A / 150A / 200A 等級依接點型態與材質而定 | 需依 NO / NC、Copper / Silver Alloy 與實際負載確認。 |
| 外殼結構 | Zinc-Plated Steel Case | 金屬外殼，適合高震動與戶外設備環境。 |
| 工作週期 | Continuous / Intermittent / HD Intermittent | 依通電時間與負載使用模式選擇。 |
SBD 規格選型表 Selection Table
下表將原廠選型矩陣轉換為網頁版 HTML 表格，方便依型號、電壓、額定電流、端子配置、工作週期與選配項目快速篩選。滑鼠移至表格列時會以淡色提示，降低對錯規格的機率。
| Part Number | Volts | Carry Amps | Contact | Wiring | Duty | Mounting | Options | 選型備註 |
|---|---|---|---|---|---|---|---|---|
| SBD-4601 | 6V | 100/150A | C/S | 5 | C | F / 2.32 In | — | 6V SPDT 應用，需確認 NO/NC 負載。 |
| SBD-4201A | 12V | 100/100A | C/C | 5 | C | F / 2.32 In | — | 12V 常用連續工作型。 |
| SBD-4201 | 12V | 100/100A | C/C | 6 | C | F / 2.32 In | — | Wiring 6 配置，替代時需確認端子。 |
| SBD-4201E | 12V | 100/100A | C/S | 6 | HDI | F / 2.06 In | — | 重載間歇型，含 Silver Alloy 接點組合。 |
| SBD-4201G | 12V | 200/150A | S/S | 4 | C | F / 2.32 In | R | 高電流 Silver Alloy，Splash Resistant。 |
| SBD-4401 | 24V | 100/100A | C/C | 5 | C | F / 2.32 In | — | 24V 連續工作型。 |
| SBD-5401 | 24V | 200/150A | S/S | 5 | C | FS / 2.32 In | U | 24V 高電流，UL-Recognized。 |
| SBD-4301 | 36V | 100/150A | C/S | 4 | C | F / 2.32 In | — | 36V 系統 SPDT 應用。 |
選型提醒 上表適合做為初步篩選。正式選型仍需確認 NO / NC 負載能力、Carry / Make / Break 電流、線圈電壓、Coil Duty、Wiring Diagram、Mounting Bracket、安裝孔距與是否需要 R 防潑水或 U UL-Recognized 選配。
SBD 工程選型確認重點
SBD 系列屬於 SPDT / NO-NC 金屬外殼電磁開關，選型時不建議只用外觀或電壓判斷。建議依照接點形式、負載電流、線圈電壓、工作週期、接線圖與安裝架進行確認。
1. 接點形式 Contact Form 請確認使用的是 N.O. 常開、N.C. 常閉，或兩者都需要接入控制邏輯。
2. 電壓與負載 Current Rating 請提供 12V / 24V / 36V 系統電壓，以及 Carry、Make、Break 電流需求。
3. 接點材質 Contact Material Copper 適合一般負載；Silver Alloy 較適合高電流、較高啟動電流或頻繁切換需求。
4. Coil Duty 工作週期 請確認為 Continuous、Intermittent 或 HD Intermittent，避免線圈長時間通電造成規格不匹配。
5. Wiring Diagram 接線圖 替換既有型號時，請確認 Wiring Diagram 編號，避免端子配置或接地方式不同。
6. Mounting Bracket 安裝方式 請確認 Flat、Curved、Flat with Standoffs 等安裝架樣式，以及安裝孔距是否相容。
建議提供資料 詢價或替代選型時，建議提供原 Part Number、系統電壓、NO / NC 負載電流、啟動電流、Coil Duty、Wiring Diagram、Mounting Bracket、安裝孔距與是否需要 UL / 防潑水 / 端子五金。
需要確認 SBD 系列 SPDT 型號、電壓、電流或安裝方式？ 詢價時建議提供：原型號、系統電壓、NO / NC 負載電流、啟動電流、線圈電壓、Coil Duty、Wiring Diagram、Mounting Bracket、安裝孔距與是否需要 UL / 防潑水 / 端子五金。
