AMETEK SAW 系列｜金屬外殼電磁閥 (高強度/耐震型)
AMETEK SAW 系列電磁閥專為空間有限的工業環境設計，採用獨特的「短機身 (Short Case)」結構，解決了狹窄空間的安裝難題。全金屬鋅鍍鋼外殼提供卓越的環境防護，能有效抵抗作業環境中的碎石與撞擊。
核心優勢：
* 空間效率： 短機身構造，適應各類工業車輛、液壓系統佈局。
* 強韌防護： 高耐震、抗衝擊的鋅鍍鋼封裝。
* 高性能切換： 專為感性負載設計，支援 6-36VDC 高功率直流開關。
核心優勢：
* 空間效率： 短機身構造，適應各類工業車輛、液壓系統佈局。
* 強韌防護： 高耐震、抗衝擊的鋅鍍鋼封裝。
* 高性能切換： 專為感性負載設計，支援 6-36VDC 高功率直流開關。
Specifications 產品說明
/AMETEK%20SAW%20%E7%B3%BB%E5%88%97%EF%BD%9C%E9%87%91%E5%B1%AC%E5%A4%96%E6%AE%BC%E9%9B%BB%E7%A3%81%E9%96%A5%20(%E9%AB%98%E5%BC%B7%E5%BA%A6%E8%80%90%E9%9C%87%E5%9E%8B)-1.png)

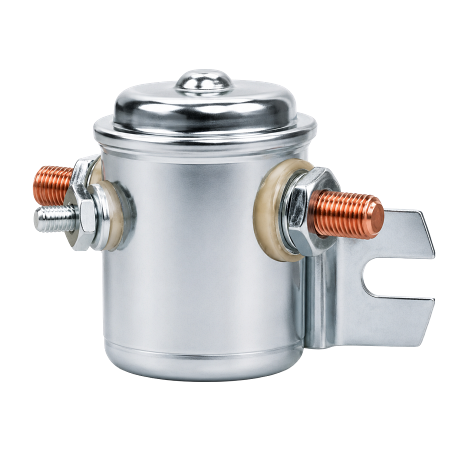

SAW
產品核心定位｜短機身、高防護、高電流 DC 切換
SAW 系列專為狹窄安裝空間與嚴苛作業環境設計，透過鋅鍍鋼外殼、Moving Contact Disk 接點結構與多種安裝架配置，協助設備端完成高電流 DC 負載切換與遠端控制。
產品定位與亮點 Highlights
空間優化設計
SAW 系列採用 Short Case 短機身構造，適合安裝空間受限的工業設備、車輛引擎室與移動機械。
強悍防護性能
全金屬封裝結構搭配鋅鍍鋼外殼，可提升耐撞擊、耐腐蝕與防禦道路碎石能力，適合嚴苛環境。
高效電力切換
內部採用 Moving Contact Disk 移動式接觸盤設計，提供穩定導電效能，適用於 6–36VDC DC 電感性負載。
多樣化客製選項
提供多款 Mounting Bracket、Copper 或 Silver Alloy 接點材質，以及端子五金與 UL / 防潑水等選配需求。
典型應用 Applications
01 Engine Starting Motors｜引擎啟動馬達
02 Shift Solenoids｜換檔電磁閥
03 Hydraulic Pump Motors｜液壓泵馬達控制
04 Winch Motors｜絞盤馬達
05 Traction Motors｜牽引馬達
06 Auxiliary Power Circuits｜工業輔助電源電路
主要技術規格 Technical Specifications
| 項目 | SAW 系列規格 | 選型說明 |
|---|---|---|
| 系列定義 | Metal Case Solenoid｜SAW Type｜Short Case | 短機身版本，適合空間受限設備。 |
| 電壓範圍 | 6 VDC 至 36 VDC | 用於 DC 電路中的電感性負載。 |
| 電路配置 | SPST-NO | 單極單投，常開型接點。 |
| 額定電流 | 最高可達 200 Amps Continuous | 依 Part Number、接點材質與負載條件確認。 |
| 接點設計 | Moving Disk Contacts | 提供高導電性與穩定切換能力。 |
| 工作週期 | Continuous / Intermittent / HD Intermittent | 依通電時間與負載使用模式選擇。 |
SAW 選型指南 Selection Matrix
SAW 系列型號可依 線圈電壓 Coil Volts、接點材質 Contact Material、接線圖 Wiring Diagram、工作週期 Coil Duty 與 安裝方式 Mounting Bracket 快速縮小選型範圍。下表整理常見 SAW 型號，完整 Part Number 仍建議依原廠 Selection Guide 與實際負載條件確認。
1. 確認線圈電壓 依設備控制電源選擇 6V、12V 或 24VDC。
2. 確認接線圖 Wiring Diagram 1 / 2 / 3 對應不同線圈端子與接地配置。
3. 確認工作週期 I 為 Intermittent，C 為 Continuous。
4. 確認安裝架 C 為 Curved，F 為 Flat，請確認孔距。
| Part Number | Carry Amps | Contact | Coil Volts | Wiring | Duty | Mounting | Optional | 建議用途 |
|---|---|---|---|---|---|---|---|---|
| SAW-4601 | 100A | Copper | 6V | 1 | I | C / 56 Deg | — | 6V 系統、短時間啟動型應用。 |
| SAW-4201 | 100A | Copper | 12V | 1 | I | C / 56 Deg | — | 12V、C 型弧形安裝、常用基礎型。 |
| SAW-4214 | 100A | Copper | 12V | 1 | I | C / 56 Deg | R | 需要 Splash Resistant 防潑水版本。 |
| SAW-4204 | 100A | Copper | 12V | 1 | I | F / 2.16 In | — | 12V、Flat 平面安裝。 |
| SAW-4215 | 100A | Copper | 12V | 1 | I | F / 2.16 In | — | 12V、Flat 安裝常用型。 |
| SAW-4401 | 100A | Copper | 24V | 1 | I | C / 56 Deg | — | 24V、弧形安裝。 |
| SAW-4415 | 100A | Copper | 24V | 2 | I | F / 2.16 In | — | 24V、Wiring 2、Flat 安裝。 |
選型提醒 上表適合做為初步篩選。正式選型仍需確認負載電流、啟動電流、線圈電壓、Duty Cycle、接線圖、安裝孔距、端子形式與是否需要 R 防潑水或 U UL-Recognized 選配。

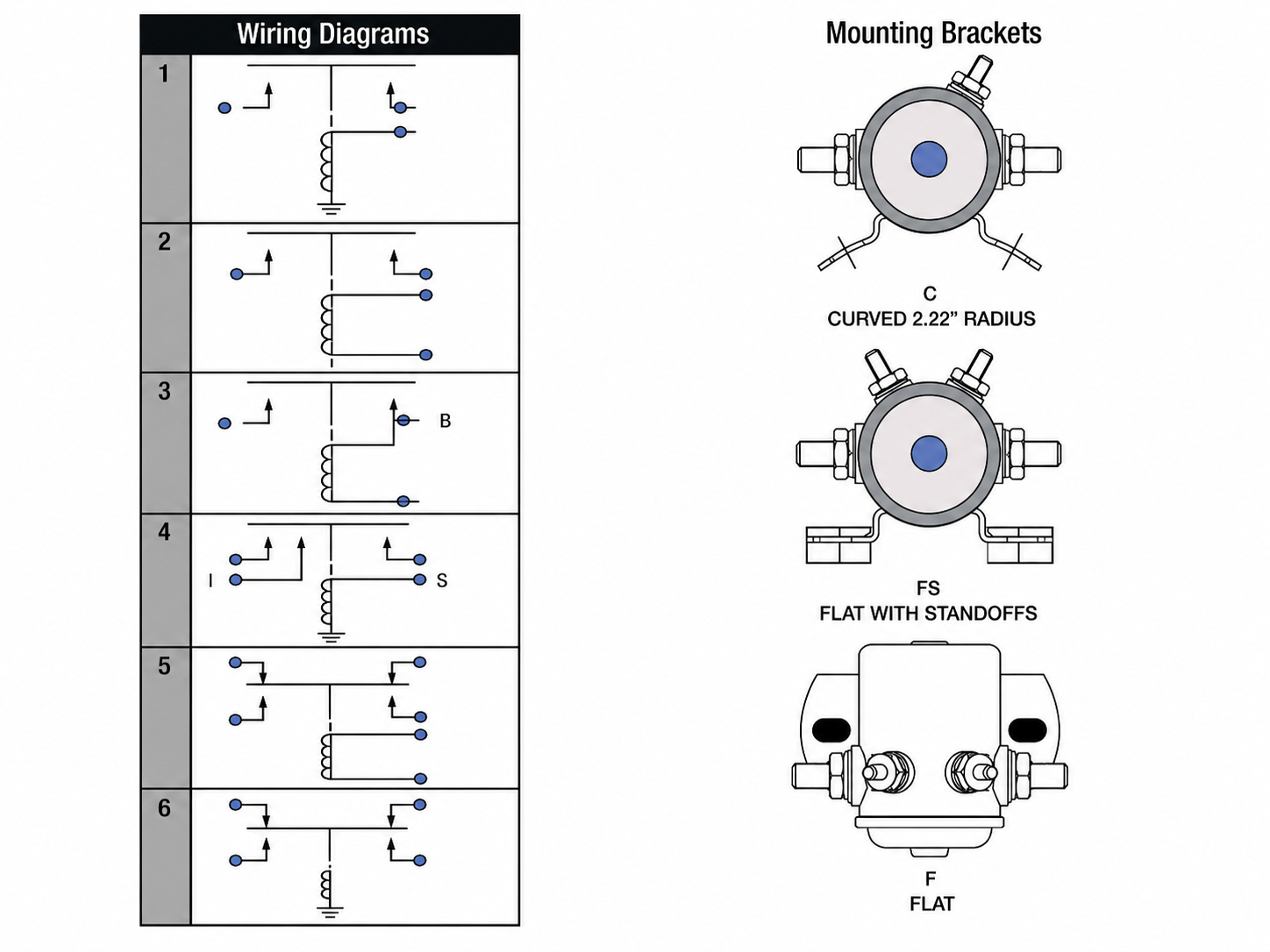

原廠選型表與安裝資訊
建議將原廠 Selection Guide 或規格表圖片放置於此，方便工程師依照 Carry Amps、Contact Material、Coil Volts、Wiring Diagram、Coil Duty、Mounting Bracket 與 Part Number 進行完整選型確認。
/AMETEK%20SAW%20%E7%B3%BB%E5%88%97%EF%BD%9C%E9%87%91%E5%B1%AC%E5%A4%96%E6%AE%BC%E9%9B%BB%E7%A3%81%E9%96%A5%20(%E9%AB%98%E5%BC%B7%E5%BA%A6%E8%80%90%E9%9C%87%E5%9E%8B)-6.png)
手機版可左右滑動查看完整選型表，避免表格文字被壓縮過小。
需要確認 SAW 系列型號、電壓、電流或安裝方式？ 詢價時建議提供：原型號、系統電壓、連續電流、啟動電流、線圈電壓、Coil Duty、Wiring Diagram、Mounting Bracket、安裝孔距與是否需要 UL / 防潑水 / 端子五金。
