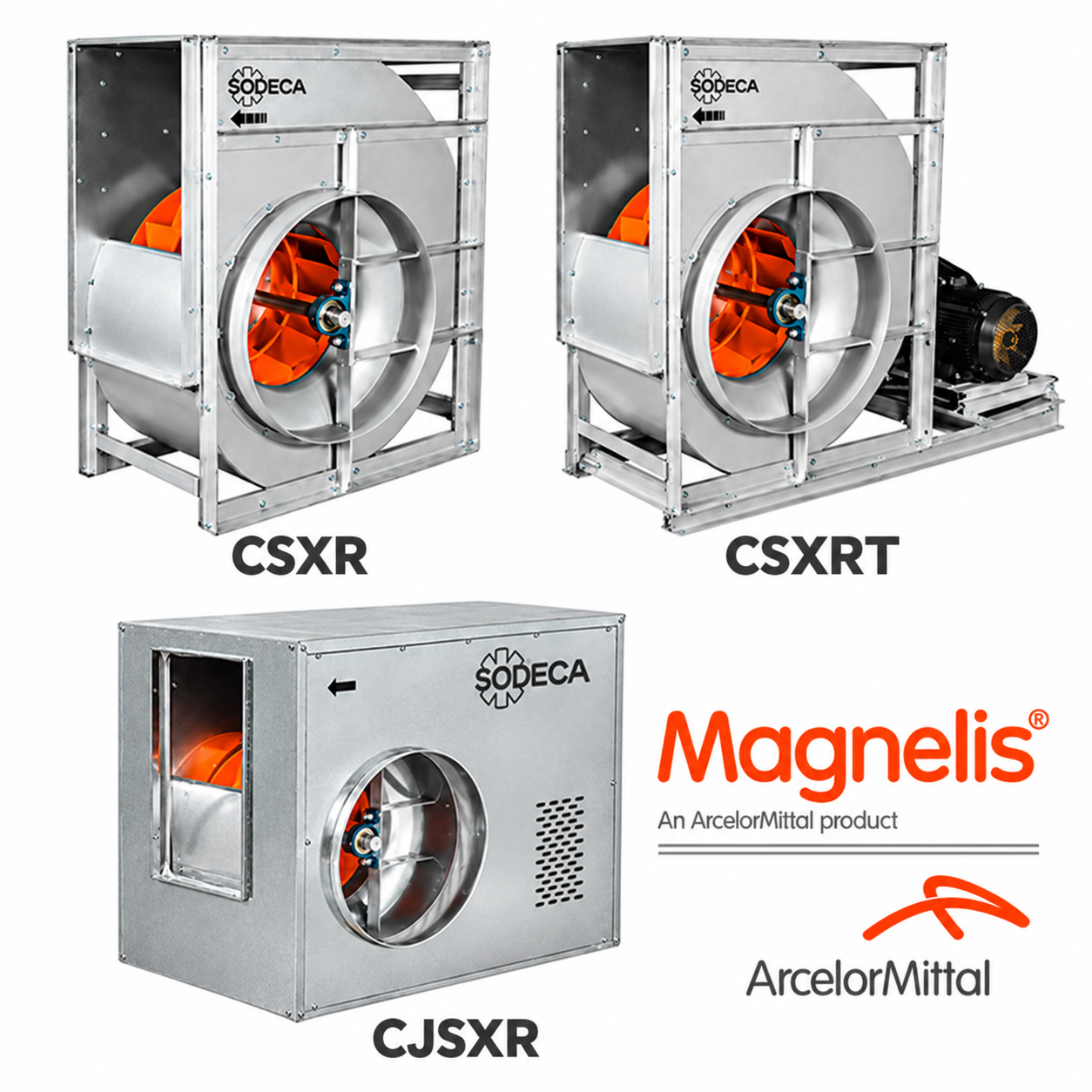

CSXR｜CSXRT｜CJSXR型 單吸式後傾皮帶離心送風機
SODECA 單吸式皮帶傳動離心送風機系列，採後傾（backward-curved）葉輪，效率高、功率曲線不過載，適合大風量與中高靜壓通風。CSXR 為裸軸（馬達另配）、CSXRT 為含馬達成套；CJSXR 則是採 Magnelis 鋼板（ISO 12944 C5 高耐蝕）之含馬達整機機組，兼具降噪與耐蝕，適合高濕、沿海或腐蝕性環境。葉輪 315–1000 mm、馬達 IE3／IP55／F 級，原生 60Hz 多電壓，可直接於台灣電網運轉。最大風量至 58,225 m³/h。
Specifications 產品說明
CSXR｜CSXRT｜CJSXR型
單吸式後傾皮帶離心送風機組 / 60HZ
單吸、後傾（backward-curved）葉輪 ｜ CSXR 裸軸 · CSXRT 含馬達成套 · CJSXR Magnelis C5 隔音機組 · 高效率大風量
單吸後傾離心 皮帶傳動 60Hz 原生數據 IE3 馬達 · IP55 高效率不過載 CJSXR Magnelis C5
產品說明
CSXR／CSXRT 為單吸式皮帶傳動離心送風機，採後傾（backward-curved）葉輪與鍍鋅鋼板結構，效率高、功率曲線不過載，適合大風量與中高靜壓之通風送排氣。依安裝需求選擇 CSXR（裸軸）、CSXRT（含馬達成套）或 CJSXR（Magnelis C5 耐蝕隔音整機機組）。其中 CJSXR 不只是加隔音箱，而是採 Magnelis 鋼板（ISO 12944 C5 高耐蝕）之含馬達整機機組，兼具降噪與耐蝕，適合高濕、沿海或腐蝕性環境。本系列為 CDXR 之單吸版本。
關鍵規格
型式
單吸後傾離心
葉輪／殼體
鍍鋅鋼板
最大風量
至 58,225 m³/h
馬達功率
0.55–37 kW
葉輪直徑
315–1000 mm
馬達
IE3 · IP55
型式 Configurations
同一單吸後傾風機本體，依是否含馬達與是否需降噪選擇型式。

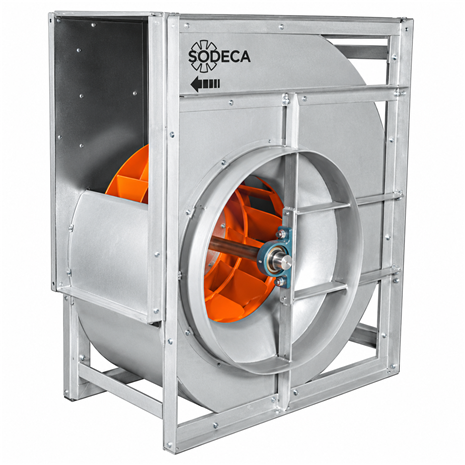

CSXR
裸軸基礎風機
單吸後傾離心風車，單側軸出、不含馬達；由外部馬達經皮帶輪驅動，可自訂轉速工作點。尺寸 315–1000 mm。

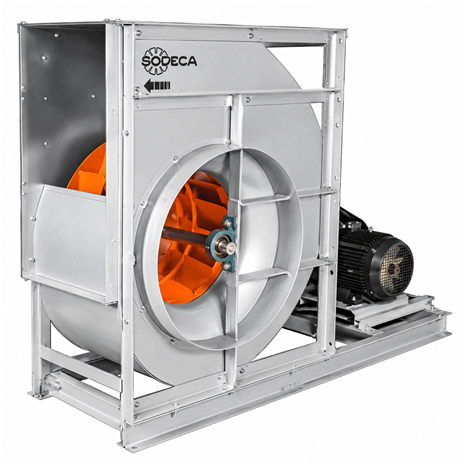

CSXRT
含馬達成套
在 CSXR 上加裝馬達、皮帶輪組、皮帶與護罩之成套風機（馬達 0.55–37 kW）；下方性能表即此配置。

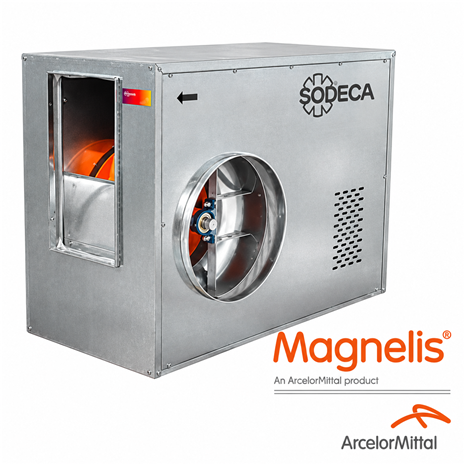

CJSXR
Magnelis C5 隔音整機機組
以 CSXR 風機構成之含馬達通風機組，採 Magnelis 鋼板（ISO 12944 C5 高耐蝕）殼體＋熱／音絕緣＋防震橡膠座，後傾葉輪、IE3/IP55 馬達；出風口可選不同方向或圓形。性能同 CSXRT。
CSXRT 為含馬達成套，馬達採原生 60Hz 多電壓，可直接於台灣電網運轉；風車轉速由皮帶輪比決定，可調整工作點。下表性能採原廠 60Hz 型錄數據，免風機定律換算、免特訂。後傾葉輪功率曲線不過載，可降低馬達過載風險。精確選型（風量對應靜壓）請搭配 SODECA QuickFan 線上選型工具並輸入設計靜壓 Ps。
應用場域 Applications
單吸後傾適合大風量、中高靜壓之通風送排氣；高效率、功率不過載。
HVAC / AHU
空調箱與中央空調
大型空調箱、送風／回風主機
Plant Ventilation
廠房大風量換氣
大空間廠房、倉庫之整體通風
Process Exhaust
製程送排風
中高靜壓製程通風與抽排
Dust / Filtration
集塵與過濾系統
濾材阻抗較高之集塵抽引
Low Noise (CJSXR)
降噪通風（CJSXR）
隔音機組，適合噪音敏感場所
Make-up Air
補氣與正壓送風
廠房補氣、空間正壓維持
型號編碼 Order code
依型式、葉輪尺寸（mm）與馬達功率組成（裸軸 CSXR 無馬達功率段）。
CSXRT
－
500
－
4
Type
CSXR / CSXRT / CJSXR
裸軸／含馬達成套／隔音機組
Impeller Size
315 – 1000 mm
葉輪直徑（mm）：315/355/400/450/500/560/630/710/800/900/1000
Motor Power (CSXRT)
0.75 – 50 hp
CSXRT 之馬達功率（hp）；裸軸 CSXR 無此段
選型提示：CSXRT 500 4＝含馬達成套、500 mm 葉輪、4hp；裸軸型則為 CSXR 500（馬達另配）。請依風量、靜壓與轉速上限確認。
技術規格 Technical characteristics
CSXR／CSXRT ｜ 60Hz ｜ 三相
CSXRT 性能選型表（含馬達）
各尺寸於不同馬達功率／皮帶輪轉速下之工作點（60Hz）
| 型號（尺寸-hp） | 轉速 r/min | 電流A 220V | 電流A 380V | 功率 kW | 最大風量 m³/h | 概重 kg |
|---|---|---|---|---|---|---|
| CSXRT-315-0.75 | 2520 | 2.4 | 1.4 | 0.55 | 4,000 | 32 |
| CSXRT-315-1 | 2800 | 3.1 | 1.8 | 0.75 | 4,500 | 34 |
| CSXRT-315-1.5 | 3250 | 4.4 | 2.5 | 1.1 | 5,050 | 36 |
| CSXRT-355-0.75 | 2100 | 2.4 | 1.4 | 0.55 | 4,750 | 41 |
| CSXRT-355-1 | 2300 | 3.1 | 1.8 | 0.75 | 5,200 | 44 |
| CSXRT-355-1.5 | 2600 | 4.4 | 2.5 | 1.1 | 6,000 | 46 |
| CSXRT-355-2 | 2875 | 5.8 | 3.4 | 1.5 | 6,650 | 48 |
| CSXRT-400-0.75 | 1730 | 2.4 | 1.4 | 0.55 | 5,600 | 49 |
| CSXRT-400-1 | 1900 | 3.3 | 1.9 | 0.75 | 6,100 | 52 |
| CSXRT-400-1.5 | 2180 | 4.5 | 2.6 | 1.1 | 7,000 | 54 |
| CSXRT-400-2 | 2400 | 5.8 | 3.4 | 1.5 | 7,700 | 56 |
| CSXRT-450-0.75 | 1230 | 2.4 | 1.4 | 0.55 | 5,800 | 61 |
| CSXRT-450-1 | 1380 | 3.3 | 1.9 | 0.75 | 6,500 | 64 |
| CSXRT-450-1.5 | 1550 | 4.5 | 2.6 | 1.1 | 7,500 | 66 |
| CSXRT-450-2 | 1700 | 6.0 | 3.5 | 1.5 | 8,050 | 68 |
| CSXRT-450-3 | 1950 | 8.4 | 4.8 | 2.2 | 9,050 | 72 |
| CSXRT-450-4 | 2200 | 10.4 | 6.0 | 3 | 10,100 | 76 |
| CSXRT-500-1.5 | 1250 | 4.5 | 2.6 | 1.1 | 8,200 | 88 |
| CSXRT-500-2 | 1380 | 6.0 | 3.5 | 1.5 | 9,000 | 90 |
| CSXRT-500-3 | 1560 | 8.4 | 4.8 | 2.2 | 10,200 | 93 |
| CSXRT-500-4 | 1730 | 11.3 | 6.5 | 3 | 11,500 | 98 |
| CSXRT-500-5.5 | 1900 | 13.9 | 8.0 | 4 | 12,500 | 107 |
| CSXRT-500-7.5 | 2130 | — | 11.1 | 5.5 | 14,000 | 116 |
| CSXRT-560-2 | 1200 | 6.0 | 3.5 | 1.5 | 11,000 | 100 |
| CSXRT-560-3 | 1380 | 8.4 | 4.8 | 2.2 | 12,200 | 103 |
| CSXRT-560-4 | 1500 | 11.3 | 6.5 | 3 | 14,000 | 108 |
| CSXRT-560-5.5 | 1670 | 13.9 | 8.0 | 4 | 15,500 | 117 |
| CSXRT-560-7.5 | 1850 | — | 11.1 | 5.5 | 16,200 | 122 |
| CSXRT-560-10 | 2050 | — | 14.8 | 7.5 | 18,300 | 132 |
| CSXRT-630-3 | 1060 | 8.4 | 4.8 | 2.2 | 13,200 | 119 |
| CSXRT-630-4 | 1150 | 11.3 | 6.5 | 3 | 14,400 | 123 |
| CSXRT-630-5.5 | 1300 | 13.9 | 8.0 | 4 | 16,000 | 132 |
| CSXRT-630-7.5 | 1450 | — | 11.1 | 5.5 | 18,000 | 138 |
| CSXRT-630-10 | 1600 | — | 14.8 | 7.5 | 19,800 | 147 |
| CSXRT-710-4 | 1000 | 11.3 | 6.5 | 3 | 17,280 | 186 |
| CSXRT-710-5.5 | 1100 | 13.9 | 8.0 | 4 | 19,080 | 195 |
| CSXRT-710-7.5 | 1200 | — | 11.1 | 5.5 | 20,880 | 200 |
| CSXRT-710-10 | 1350 | — | 14.8 | 7.5 | 23,760 | 210 |
| CSXRT-710-12.5 | 1480 | — | 17.5 | 9.2 | 25,920 | 219 |
| CSXRT-800-4 | 800 | 11.3 | 6.5 | 3 | 20,800 | 226 |
| CSXRT-800-5.5 | 880 | 13.9 | 8.0 | 4 | 22,680 | 234 |
| CSXRT-800-7.5 | 970 | — | 11.1 | 5.5 | 25,100 | 240 |
| CSXRT-800-10 | 1070 | — | 14.8 | 7.5 | 27,720 | 250 |
| CSXRT-800-12.5 | 1150 | — | 17.5 | 9.2 | 30,000 | 259 |
| CSXRT-800-15 | 1230 | — | 22.0 | 11 | 32,040 | 284 |
| CSXRT-800-20 | 1350 | — | 29.0 | 15 | 34,000 | 305 |
| CSXRT-800-25 | 1450 | — | 36.5 | 18.5 | 37,800 | 325 |
| CSXRT-800-30 | 1540 | — | 42.0 | 22 | 40,000 | 344 |
| CSXRT-900-4 | 650 | 11.3 | 6.5 | 3 | 23,760 | 281 |
| CSXRT-900-5.5 | 720 | 13.9 | 8.0 | 4 | 26,000 | 289 |
| CSXRT-900-7.5 | 790 | — | 11.1 | 5.5 | 29,500 | 295 |
| CSXRT-900-10 | 860 | — | 14.8 | 7.5 | 32,100 | 305 |
| CSXRT-900-12.5 | 940 | — | 17.5 | 9.2 | 34,200 | 314 |
| CSXRT-900-15 | 1020 | — | 22.0 | 11 | 37,900 | 339 |
| CSXRT-900-20 | 1120 | — | 29.0 | 15 | 42,000 | 360 |
| CSXRT-900-25 | 1190 | — | 36.5 | 18.5 | 43,500 | 380 |
| CSXRT-900-30 | 1250 | — | 42.0 | 22 | 45,500 | 399 |
| CSXRT-900-40 | 1400 | — | 59.0 | 30 | 51,000 | 453 |
| CSXRT-1000-5.5 | 600 | 13.9 | 8.0 | 4 | 30,500 | 342 |
| CSXRT-1000-7.5 | 660 | — | 11.1 | 5.5 | 33,000 | 348 |
| CSXRT-1000-10 | 730 | — | 14.8 | 7.5 | 37,000 | 358 |
| CSXRT-1000-12.5 | 790 | — | 17.5 | 9.2 | 40,000 | 366 |
| CSXRT-1000-15 | 840 | — | 22.0 | 11 | 42,500 | 392 |
| CSXRT-1000-20 | 940 | — | 29.0 | 15 | 46,000 | 413 |
| CSXRT-1000-25 | 1000 | — | 36.5 | 18.5 | 50,000 | 432 |
| CSXRT-1000-30 | 1060 | — | 42.0 | 22 | 52,500 | 452 |
| CSXRT-1000-40 | 1160 | — | 59.0 | 30 | 59,000 | 506 |
| CSXRT-1000-50 | 1260 | — | 68.0 | 37 | 64,000 | 549 |
型號為「葉輪尺寸(mm)-馬達功率(hp)」。電流為 220V／380V（220-277／380-480 接法）之額定值；≥5.5kW（7.5hp 以上）機型原廠無 220V 供應，以「—」表示。輸送氣體溫度 -20–+85°C。CSXRT 與 CJSXR 性能相同（CJSXR 另含隔音箱，重量略增）。
CSXR 裸軸限值（馬達另配）
| 型號 | 最高轉速 r/min | 可配馬達上限 kW | 最大風量 m³/h | 概重 kg |
|---|---|---|---|---|
| CSXR-315 | 3200 | 1.50 | 4,345 | 27 |
| CSXR-355 | 2800 | 2.20 | 5,905 | 39 |
| CSXR-400 | 2400 | 3.00 | 7,850 | 44 |
| CSXR-450 | 2200 | 4.00 | 10,045 | 55 |
| CSXR-500 | 2200 | 5.50 | 12,855 | 70 |
| CSXR-560 | 2000 | 7.50 | 17,555 | 110 |
| CSXR-630 | 1600 | 7.50 | 18,600 | 125 |
| CSXR-710 | 1400 | 7.50 | 23,200 | 175 |
| CSXR-800 | 1600 | 22.00 | 39,430 | 252 |
| CSXR-900 | 1400 | 30.00 | 46,375 | 360 |
| CSXR-1000 | 1400 | 45.00 | 58,225 | 445 |
「可配馬達上限」為該尺寸可搭配之最大馬達功率。葉輪直徑 315–1000 mm。輸送溫度 -20–+85°C（官網另標 CSXR -25–+85、CSXRT 工作 -25–+50，詳情請洽）。各機型外形尺寸詳見 SODECA 原廠技術型錄或向常笙企業索取。
型式與選配 Options
CSXRT 含馬達成套 CSXR 裸軸 CJSXR 隔音機組 出風口方向可訂（含圓形出風）· 雙速馬達 特殊電壓繞組
裸軸型需另配馬達與皮帶輪比；可選不同出風口方向、雙速馬達、特殊電壓繞組。馬達：IE3（≥0.75kW）、IP55、F 級、滾珠軸承。表面：鍍鋅鋼板防蝕處理；CJSXR 機組採 Magnelis 鋼板（ISO 12944 C5 高耐蝕）。
需要未列出的規格？
本頁僅列主要規格；其餘未顯示之詳細資料（外形尺寸圖、各工作點靜壓曲線、音壓值、CJSXR 隔音機組、報價與交期等），請填寫下方聯絡表單，我們將以最快速度回覆您。
