CDXR｜CDXRT型雙吸式後傾皮帶離心送風機

SODECA CDXR／CDXRT 為雙吸式皮帶傳動離心送風機，採後傾（backward-curved）葉輪與鍍鋅鋼板結構，效率高、功率曲線不過載，適合大風量與中高靜壓之通風送排氣。CDXR 為裸軸（軸兩側可傳動，馬達另配，200–710 mm）；CDXRT 為含馬達＋皮帶輪組之成套（355–710 mm，馬達 0.37–22 kW）。馬達 IE3（≥0.75kW）、IP55、F 級，原生 60Hz 多電壓，可直接於台灣電網運轉。最大風量至 53,750 m³/h。

Specifications 產品說明

CDXR｜CDXRT型雙吸式後傾皮帶離心送風機 / 60HZ

雙吸、後傾（backward-curved）葉輪｜ CDXR 裸軸 · CDXRT 含馬達成套 · 高效率大風量

雙吸後傾離心皮帶傳動 60Hz 原生數據 IE3 馬達 · IP55 高效率不過載

產品說明

CDXR／CDXRT 為雙吸式皮帶傳動離心送風機，採後傾（backward-curved）葉輪與鍍鋅鋼板結構，效率高、功率曲線不過載，適合大風量與中高靜壓之通風送排氣。依安裝需求選擇 CDXR（裸軸）或 CDXRT（含馬達成套），另有 CJDXR 隔音機組。

關鍵規格

型式

雙吸後傾離心

葉輪／殼體

鍍鋅鋼板

最大風量

至 53,750 m³/h

馬達功率

0.37–22 kW

葉輪直徑

200–710 mm

馬達

IE3 · IP55

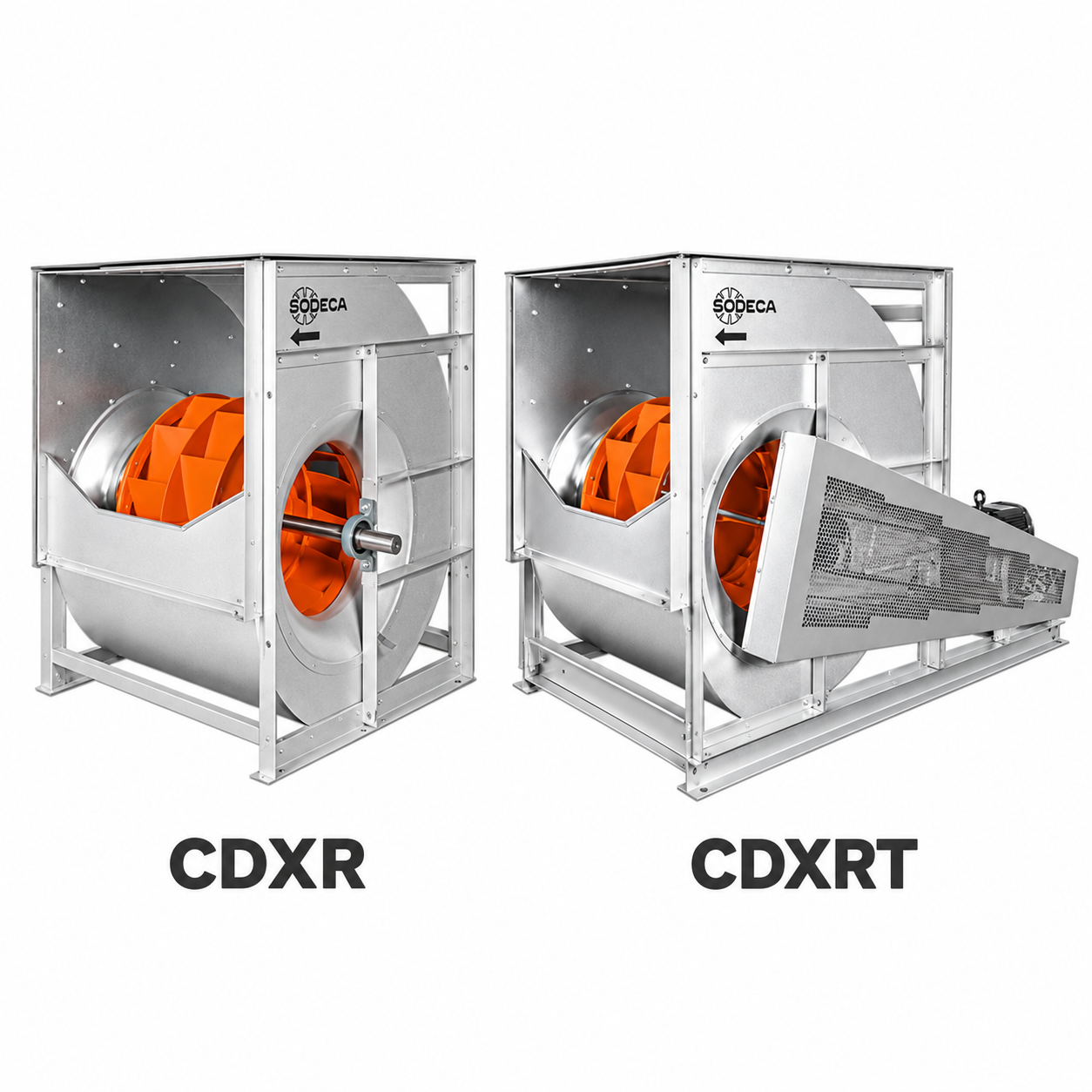

型式 Configurations

同一雙吸後傾風機本體，依是否含馬達與是否需降噪選擇型式。

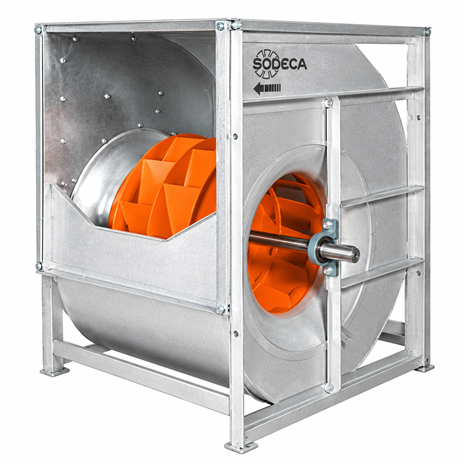

CDXR

裸軸基礎風機

雙吸後傾離心風車，軸兩側可傳動、不含馬達；由外部馬達經皮帶輪驅動，可自訂轉速工作點。尺寸 200–710 mm。

CDXRT

含馬達成套

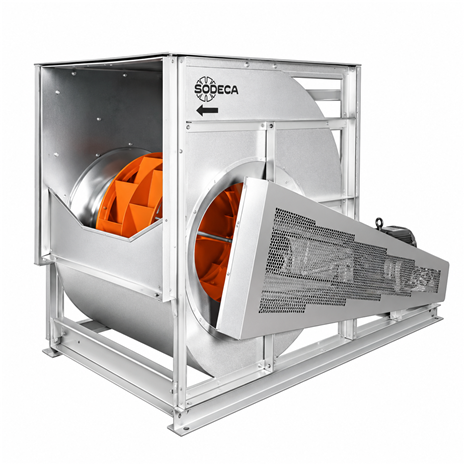

在 CDXR 上加裝馬達、皮帶輪組、皮帶與護罩之成套風機（355–710 mm，馬達 0.37–22 kW）；下方性能表即此配置。

CJDXR

隔音通風機組

以 CDXR 風機裝入隔音箱（熱／音絕緣）＋防震橡膠座之通風機組，性能同 CDXRT；需降噪場所適用（另詢）。

CDXRT 為含馬達成套，馬達採原生 60Hz 多電壓，可直接於台灣電網運轉；風車轉速由皮帶輪比決定，可調整工作點。下表性能採原廠 60Hz 型錄數據，免風機定律換算、免特訂。後傾葉輪功率曲線不過載，可降低馬達過載風險。精確選型（風量對應靜壓）請搭配 SODECA QuickFan 線上選型工具並輸入設計靜壓 Ps。

應用場域 Applications

雙吸後傾適合大風量、中高靜壓之通風送排氣；高效率、功率不過載。

HVAC / AHU

空調箱與中央空調

大型空調箱、送風／回風主機

Plant Ventilation

廠房大風量換氣

大空間廠房、倉庫之整體通風

Process Exhaust

製程送排風

中高靜壓製程通風與抽排

Dust / Filtration

集塵與過濾系統

濾材阻抗較高之集塵抽引

Low Noise (CJDXR)

降噪通風（CJDXR）

隔音機組，適合噪音敏感場所

Make-up Air

補氣與正壓送風

廠房補氣、空間正壓維持

型號編碼 Order code

依型式、葉輪尺寸（mm）與馬達功率組成（裸軸 CDXR 無馬達功率段）。

CDXRT

－

450

－

Type

CDXR / CDXRT / CJDXR

裸軸／含馬達成套／隔音機組

Impeller Size

200 – 710 mm

葉輪直徑（mm）：200/250/315/355/400/450/500/560/630/710

Motor Power (CDXRT)

0.5 – 30 hp

CDXRT 之馬達功率（hp）；裸軸 CDXR 無此段

選型提示：CDXRT 450 3＝含馬達成套、450 mm 葉輪、3hp；裸軸型則為 CDXR 450（馬達另配）。請依風量、靜壓與轉速上限確認。

技術規格 Technical characteristics

CDXR／CDXRT ｜ 60Hz ｜三相

CDXRT 性能選型表（含馬達）

各尺寸於不同馬達功率／皮帶輪轉速下之工作點（60Hz）

型號（尺寸-hp）	轉速 r/min	電流A 220V	電流A 380V	功率 kW	最大風量 m³/h	概重 kg
CDXRT-355-0.5	1085	1.84	1.06	0.37	5,600	47.7
CDXRT-355-0.75	1230	2.28	1.31	0.55	6,400	49.3
CDXRT-355-1	1360	3.10	1.79	0.75	7,100	50.9
CDXRT-355-1.5	1540	4.03	2.32	1.10	8,060	52.6
CDXRT-355-2	1700	5.96	3.44	1.50	8,890	55.6
CDXRT-355-3	1930	8.36	4.83	2.20	10,100	58.4
CDXRT-355-4	2180	10.96	6.33	3.00	11,395	65.7
CDXRT-355-5.5	2400	14.10	8.12	4.00	12,545	72.7
CDXRT-355-7.5	2670	—	11.60	5.50	13,955	85.7
CDXRT-400-0.75	1010	2.28	1.31	0.55	7,340	57.2
CDXRT-400-1	1130	3.10	1.79	0.75	8,140	58.8
CDXRT-400-1.5	1290	4.03	2.32	1.10	9,350	60.5
CDXRT-400-2	1420	5.96	3.44	1.50	10,260	63.5
CDXRT-400-3	1620	8.36	4.83	2.20	11,650	66.3
CDXRT-400-4	1820	10.96	6.33	3.00	13,110	73.6
CDXRT-400-5.5	2000	14.10	8.12	4.00	14,430	80.6
CDXRT-400-7.5	2230	—	11.60	5.50	16,040	93.6
CDXRT-450-1	940	3.10	1.79	0.75	9,500	75.7
CDXRT-450-1.5	1075	4.03	2.32	1.10	10,750	77.4
CDXRT-450-2	1190	5.96	3.44	1.50	11,960	80.4
CDXRT-450-3	1340	8.36	4.83	2.20	13,600	83.2
CDXRT-450-4	1510	10.96	6.33	3.00	15,100	90.5
CDXRT-450-5.5	1670	14.10	8.12	4.00	16,835	97.5
CDXRT-450-7.5	1850	—	11.60	5.50	18,500	110.5
CDXRT-450-10	2060	—	14.20	7.50	20,760	120.5
CDXRT-500-1.5	880	4.03	2.32	1.10	12,460	94.1
CDXRT-500-2	970	5.96	3.44	1.50	13,815	97.1
CDXRT-500-3	1100	8.36	4.83	2.20	15,700	99.9
CDXRT-500-4	1240	10.96	6.33	3.00	17,650	107.2
CDXRT-500-5.5	1370	14.10	8.12	4.00	19,430	114.2
CDXRT-500-7.5	1510	—	11.60	5.50	21,600	127.2
CDXRT-500-10	1675	—	14.20	7.50	23,950	137.2
CDXRT-500-15	1910	—	20.20	11.00	27,220	156.2
CDXRT-560-2	810	5.96	3.44	1.50	15,620	154.9
CDXRT-560-3	925	8.36	4.83	2.20	17,830	157.7
CDXRT-560-4	1050	10.96	6.33	3.00	20,380	165.0
CDXRT-560-5.5	1150	14.10	8.12	4.00	22,170	172.0
CDXRT-560-7.5	1290	—	11.60	5.50	24,940	185.0
CDXRT-560-10	1420	—	14.20	7.50	27,658	195.0
CDXRT-560-15	1610	—	20.20	11.00	31,050	214.0
CDXRT-560-20	1800	—	27.50	15.00	34,710	227.0
CDXRT-630-3	740	8.36	4.83	2.20	21,210	183.7
CDXRT-630-4	830	10.96	6.33	3.00	23,860	191.0
CDXRT-630-5.5	920	14.10	8.12	4.00	26,260	198.0
CDXRT-630-7.5	1020	—	11.60	5.50	29,200	211.0
CDXRT-630-10	1135	—	14.20	7.50	32,385	221.0
CDXRT-630-15	1285	—	20.20	11.00	36,800	240.0
CDXRT-630-20	1450	—	27.50	15.00	41,415	253.0
CDXRT-630-25	1550	—	35.00	18.50	44,410	270.0
CDXRT-630-30	1640	—	42.00	22.00	47,050	313.0
CDXRT-710-3	580	8.36	4.83	2.20	23,200	238.7
CDXRT-710-4	655	10.96	6.33	3.00	26,200	246.0
CDXRT-710-5.5	730	14.10	8.12	4.00	29,200	253.0
CDXRT-710-7.5	805	—	11.60	5.50	32,200	266.0
CDXRT-710-10	890	—	14.20	7.50	35,600	276.0
CDXRT-710-15	1015	—	20.20	11.00	40,600	295.0
CDXRT-710-20	1140	—	27.50	15.00	45,600	308.0
CDXRT-710-25	1225	—	35.00	18.50	49,000	325.0
CDXRT-710-30	1300	—	42.00	22.00	52,000	368.0

型號為「葉輪尺寸(mm)-馬達功率(hp)」。電流列 220V／380V 接法之額定值；≥5.5kW（7.5hp 以上）機型原廠無 220V 供應，以「—」表示。輸送氣體溫度 -20–+85°C。CDXRT 與 CJDXR 性能相同（CJDXR 另含隔音箱，重量略增）。

CDXR 裸軸限值（馬達另配）

型號	最高轉速 r/min	可配馬達上限 kW	最大風量 m³/h	概重 kg
CDXR-200	4900	2.2	3,950	10.0
CDXR-250	4100	3.0	5,500	18.0
CDXR-315	3200	4.0	10,550	32.6
CDXR-355	2800	5.5	13,950	42.7
CDXR-400	2400	5.5	16,000	50.6
CDXR-450	2200	7.5	20,700	67.5
CDXR-500	2000	11.0	27,200	84.2
CDXR-560	1800	15.0	34,710	142.0
CDXR-630	1700	22.0	47,000	168.0
CDXR-710	1400	22	53,750	223

「可配馬達上限」為該尺寸可搭配之最大馬達功率。裸軸 CDXR 尺寸 200–710 mm；含馬達 CDXRT 為 355–710 mm。輸送溫度 -20–+85°C（官網另標 CDXR -25–+85、CDXRT 工作 -25–+50，詳情請洽）。各機型外形尺寸詳見 SODECA 原廠技術型錄或向常笙企業索取。

型式與選配 Options

CDXRT 含馬達成套 CDXR 裸軸 CJDXR 隔音機組出風口方向可訂 · 雙速馬達 ATEX（選配）

裸軸型需另配馬達與皮帶輪比；可選不同出風口方向、雙速馬達、特殊電壓繞組。馬達：IE3（≥0.75kW）、IP55、F 級、滾珠軸承。表面：鍍鋅鋼板防蝕處理。ATEX 版本為選配（on request）。

需要未列出的規格？

本頁僅列主要規格；其餘未顯示之詳細資料（外形尺寸圖、各工作點靜壓曲線、音壓值、CJDXR 隔音機組、ATEX 版本、報價與交期等），請填寫下方聯絡表單，我們將以最快速度回覆您。

CDXR｜CDXRT型 雙吸式後傾皮帶離心送風機
