CBX 系列 雙吸式皮帶多翼離心送風機
SODECA CBX 系列為雙吸式皮帶傳動離心送風機，採前傾多翼葉輪與鍍鋅鋼板結構，兩側軸出、大風量。依結構與安裝需求分四型：CBX（裸軸＋橡膠防震、附支撐腳）、CBXC（立方體強化結構）、CBXR（強化結構＋橋式軸承，耐溫較高）、CBXT（含馬達＋皮帶輪組之成套）。馬達 IE3（≥0.75kW）、滾珠軸承、原生 60Hz 多電壓，可直接於台灣電網運轉。最大風量至 60,000 m³/h（CBXR-30/28）。
Specifications 產品說明
CBX 系列 雙吸式皮帶多翼離心送風機 / 60HZ
雙吸、前傾多翼葉輪 ｜ CBX／CBXC／CBXR 裸軸 · CBXT 含馬達成套 · 大風量通風
雙吸多翼離心 皮帶傳動 60Hz 原生數據 IE3 馬達 鍍鋅鋼板
產品說明
CBX 系列為雙吸式皮帶傳動離心送風機，採前傾多翼葉輪與鍍鋅鋼板殼體，兩側軸出、提供大風量，適用空調箱與大空間通風。依結構與安裝需求延伸為 CBX／CBXC／CBXR（裸軸三型）與 CBXT（含馬達成套），共用相同風機本體。
關鍵規格
型式
雙吸多翼離心
葉輪／殼體
鍍鋅鋼板
最大風量
至 60,000 m³/h
馬達功率
0.18–15 kW
傳動
皮帶（雙吸）
馬達
IE3 · 滾珠軸承

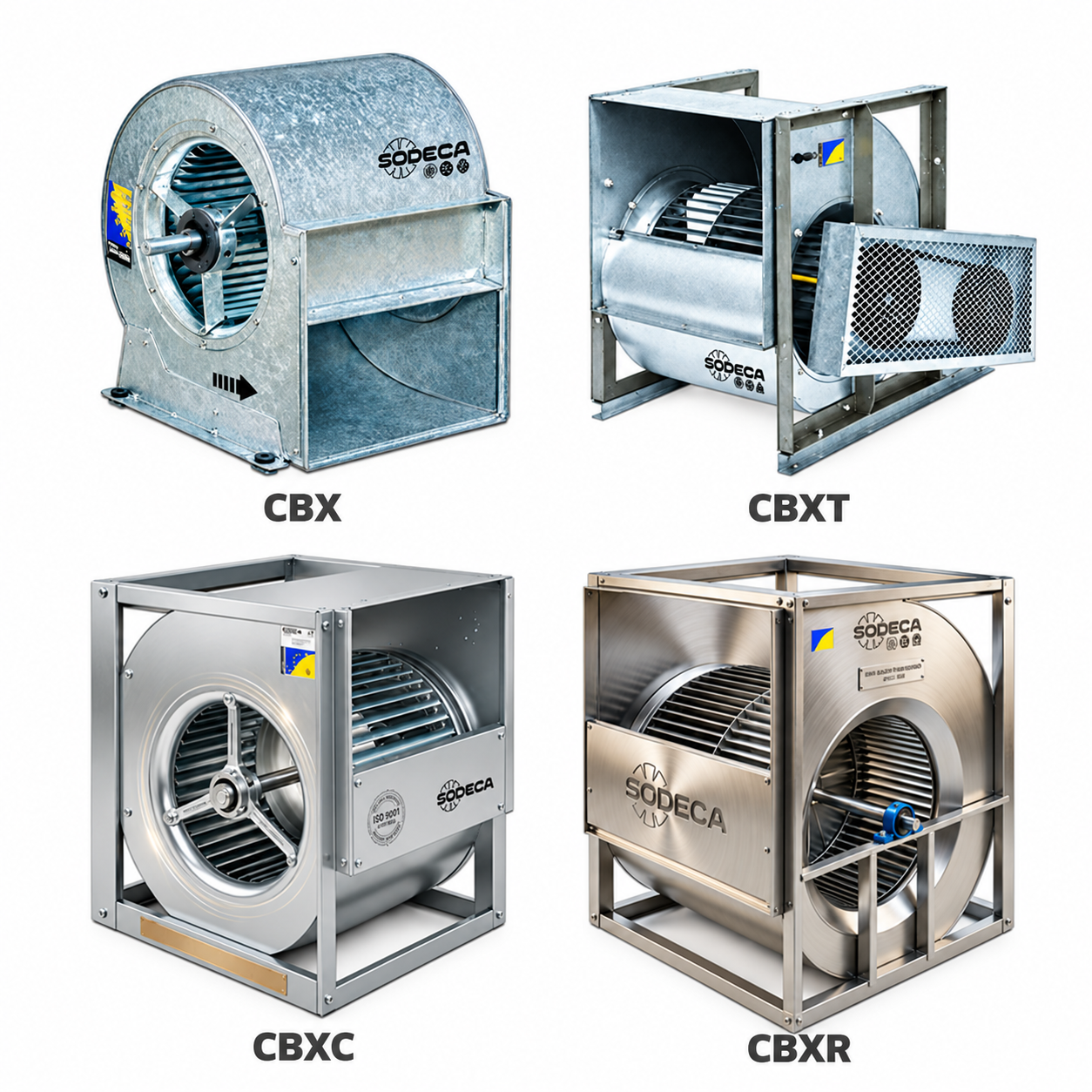

四種型式 Configurations
同一雙吸風機本體，依結構剛性、耐溫與是否含馬達選擇型式。

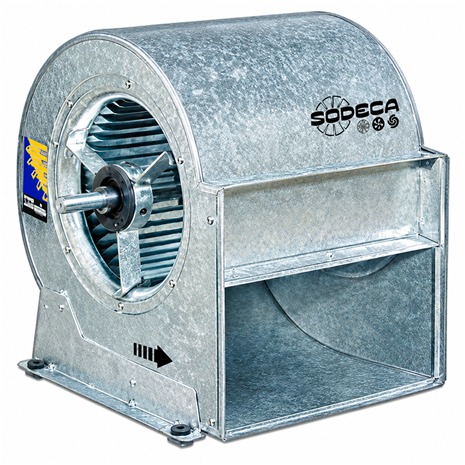

CBX
裸軸・標準型
雙吸前傾多翼風車，兩側軸出；軸承座置於橡膠防震墊，附 PSB 支撐腳。馬達另配（可選馬達座與 SM 皮帶張緊器）。

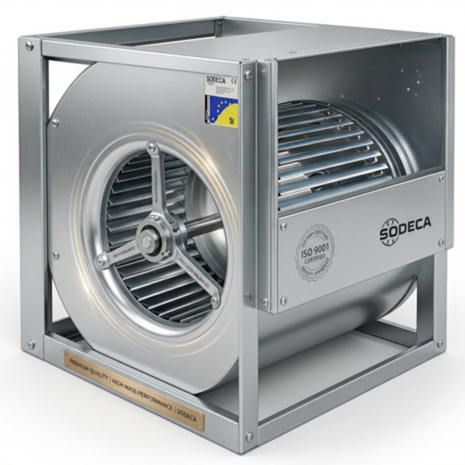

CBXC
裸軸・立方強化
裸軸型，採立方體（cube）強化結構補強殼體剛性；軸承座同置橡膠防震墊。適合較高轉速／負載。

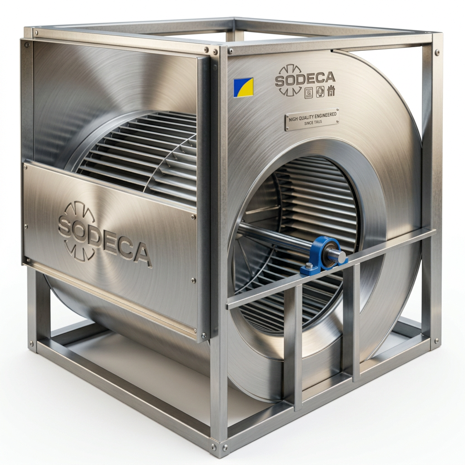

CBXR
裸軸・重載高溫
裸軸型，強化結構＋橋式軸承置於結構上，剛性最高、可達更大尺寸（至 30/28、60,000 m³/h），耐溫較高。

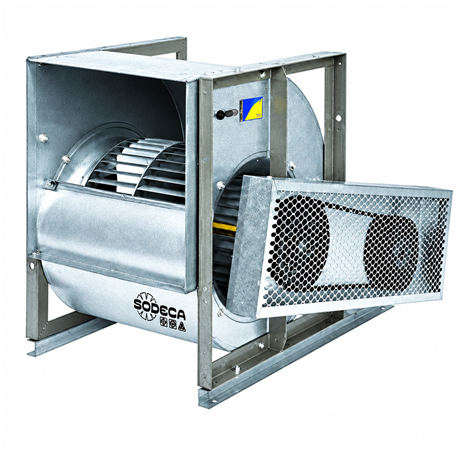

CBXT
含馬達成套
在風機本體上加裝馬達、皮帶輪組、皮帶與護罩，為可直接安裝之成套；下方性能表即此配置。
CBXT 為含馬達成套，馬達採原生 60Hz 多電壓，可直接於台灣電網運轉；風車轉速由皮帶輪比決定，可調整工作點。下表性能採原廠 60Hz 型錄數據，免風機定律換算、免特訂。精確選型（風量對應靜壓）請搭配 SODECA QuickFan 線上選型工具並輸入設計靜壓 Ps。
應用場域 Applications
雙吸前傾多翼適合大風量、低中靜壓之通風送排氣；皮帶傳動便於依現場阻抗調整轉速。
HVAC / AHU
空調箱與中央空調
大型空調箱、送風／回風主機
Plant Ventilation
廠房大風量換氣
大空間廠房、倉庫之整體通風
Process Supply
製程送排風
乾燥、烘箱與製程循環送風
High Temp (CBXR)
較高溫排氣（CBXR）
CBXR 強化型適合較高溫氣體排送
Commercial
商業空間通風
停車場、商場之大風量換氣
Make-up Air
補氣與正壓送風
廠房補氣、空間正壓維持
型號編碼 Order code
依型式、葉輪尺寸與馬達功率組成（裸軸 CBX／CBXC／CBXR 無馬達功率段）。
CBXT
－
12/12
－
1.5
Type
CBX / CBXC / CBXR / CBXT
裸軸標準／立方強化／重載橋式／含馬達成套
Impeller Size
7/7 – 30/28
葉輪尺寸（吋）；CBX 型號以 4 碼表示（1919＝7/7…）
Motor Power (CBXT)
0.25 – 20 hp
CBXT 之馬達功率（hp）；裸軸三型無此段
選型提示：CBXT 12/12 1.5＝含馬達成套、12/12 葉輪、1.5hp；裸軸型則為 CBXR 12/12（馬達另配）。請依風量、靜壓與轉速上限確認。
技術規格 Technical characteristics
CBX／CBXC／CBXR／CBXT ｜ 60Hz ｜ 三相
CBXT 性能選型表（含馬達）
各尺寸於不同馬達功率／皮帶輪轉速下之工作點（60Hz）
| 型號（尺寸-hp） | 轉速 r/min | 電流A 220V | 電流A 380V | 功率 kW | 最大風量 m³/h | 概重 kg |
|---|---|---|---|---|---|---|
| CBXT-7/7-0.25 | 1090 | 1.1 | 0.64 | 0.18 | 1,050 | 37.0 |
| CBXT-7/7-0.33 | 1220 | 1.4 | 0.78 | 0.25 | 1,100 | 37.8 |
| CBXT-7/7-0.5 | 1420 | 1.8 | 1.05 | 0.37 | 1,250 | 39.0 |
| CBXT-7/7-0.75 | 1600 | 2.5 | 1.45 | 0.55 | 1,450 | 41.0 |
| CBXT-7/7-1 | 1790 | 3.3 | 1.90 | 0.75 | 1,500 | 42.5 |
| CBXT-9/9-0.25 | 825 | 1.1 | 0.64 | 0.18 | 1,700 | 48.0 |
| CBXT-9/9-0.33 | 920 | 1.4 | 0.78 | 0.25 | 1,800 | 50.0 |
| CBXT-9/9-0.5 | 1020 | 1.8 | 1.05 | 0.37 | 2,200 | 51.5 |
| CBXT-9/9-0.75 | 1050 | 2.5 | 1.45 | 0.55 | 2,900 | 54.5 |
| CBXT-9/9-1 | 1070 | 3.3 | 1.90 | 0.75 | 3,200 | 56.0 |
| CBXT-9/9-1.5 | 1260 | 4.5 | 2.59 | 1.10 | 3,750 | 59.0 |
| CBXT-10/10-0.5 | 845 | 1.8 | 1.05 | 0.37 | 2,950 | 55.0 |
| CBXT-10/10-0.75 | 845 | 2.5 | 1.45 | 0.55 | 3,800 | 57.0 |
| CBXT-10/10-1 | 960 | 3.3 | 1.90 | 0.75 | 4,175 | 58.5 |
| CBXT-10/10-1.5 | 1070 | 4.5 | 2.59 | 1.10 | 4,800 | 61.3 |
| CBXT-10/10-2 | 1140 | 6.0 | 3.45 | 1.50 | 5,400 | 64.6 |
| CBXT-12/12-0.5 | 595 | 1.8 | 1.05 | 0.37 | 4,200 | 69.0 |
| CBXT-12/12-0.75 | 675 | 2.5 | 1.45 | 0.55 | 4,800 | 71.0 |
| CBXT-12/12-1 | 765 | 3.3 | 1.90 | 0.75 | 5,400 | 72.4 |
| CBXT-12/12-1.5 | 855 | 4.5 | 2.59 | 1.10 | 5,800 | 75.3 |
| CBXT-12/12-2 | 965 | 6.0 | 3.45 | 1.50 | 6,500 | 78.6 |
| CBXT-12/12-3 | 1180 | 8.4 | 4.85 | 2.20 | 7,400 | 87.0 |
| CBXT-15/15-0.75 | 525 | 2.5 | 1.45 | 0.55 | 5,900 | 85.0 |
| CBXT-15/15-1 | 595 | 3.3 | 1.90 | 0.75 | 6,500 | 86.4 |
| CBXT-15/15-1.5 | 635 | 4.5 | 2.59 | 1.10 | 7,500 | 89.3 |
| CBXT-15/15-2 | 670 | 6.0 | 3.45 | 1.50 | 8,200 | 92.6 |
| CBXT-15/15-3 | 740 | 8.4 | 4.85 | 2.20 | 9,500 | 101.0 |
| CBXT-15/15-4 | 805 | 11.2 | 6.48 | 3.00 | 10,600 | 103.0 |
| CBXT-15/15-5.5 | 965 | 15.0 | 8.65 | 4.00 | 12,000 | 108.0 |
| CBXT-18/18-1.5 | 480 | 4.5 | 2.59 | 1.10 | 9,000 | 122.0 |
| CBXT-18/18-2 | 605 | 6.0 | 3.45 | 1.50 | 9,250 | 125.3 |
| CBXT-18/18-3 | 590 | 8.4 | 4.85 | 2.20 | 11,500 | 133.7 |
| CBXT-18/18-4 | 640 | 11.2 | 6.48 | 3.00 | 13,200 | 135.7 |
| CBXT-18/18-5.5 | 675 | 15.0 | 8.65 | 4.00 | 15,000 | 141.0 |
| CBXT-18/18-7.5 | 760 | — | 11.40 | 5.50 | 17,000 | 154.5 |
| CBXT-20/20-2 | 430 | 6.0 | 3.45 | 1.50 | 11,500 | 222.0 |
| CBXT-20/20-3 | 530 | 8.4 | 4.85 | 2.20 | 12,800 | 230.5 |
| CBXT-20/20-4 | 575 | 11.2 | 6.48 | 3.00 | 14,200 | 232.5 |
| CBXT-20/20-5.5 | 635 | 15.0 | 8.65 | 4.00 | 15,500 | 237.5 |
| CBXT-20/20-7.5 | 675 | — | 11.40 | 5.50 | 17,500 | 251.5 |
| CBXT-20/20-10 | 725 | — | 14.80 | 7.50 | 20,000 | 266.5 |
| CBXT-22/22-4 | 515 | 11.2 | 6.48 | 3.00 | 17,000 | 261.0 |
| CBXT-22/22-5.5 | 570 | 15.0 | 8.65 | 4.00 | 19,000 | 265.0 |
| CBXT-22/22-7.5 | 605 | — | 11.40 | 5.50 | 21,500 | 279.0 |
| CBXT-22/22-10 | 725 | — | 14.80 | 7.50 | 22,000 | 290.0 |
| CBXT-22/22-15 | 765 | — | 21.00 | 11.00 | 27,000 | 316.0 |
| CBXT-25/25-3 | 375 | 8.4 | 4.85 | 2.20 | 17,000 | 297.0 |
| CBXT-25/25-4 | 405 | 11.2 | 6.48 | 3.00 | 20,500 | 299.0 |
| CBXT-25/25-5.5 | 450 | 15.0 | 8.65 | 4.00 | 22,000 | 304.0 |
| CBXT-25/25-7.5 | 485 | — | 11.40 | 5.50 | 24,500 | 318.0 |
| CBXT-25/25-10 | 545 | — | 14.80 | 7.50 | 28,000 | 329.0 |
| CBXT-25/25-15 | 610 | — | 21.00 | 11.00 | 32,000 | 349.0 |
| CBXT-30/28-3 | 330 | 8.4 | 4.85 | 2.20 | 20,000 | 380.0 |
| CBXT-30/28-4 | 360 | 11.2 | 6.48 | 3.00 | 22,000 | 382.0 |
| CBXT-30/28-5.5 | 380 | 15.0 | 8.65 | 4.00 | 25,000 | 387.0 |
| CBXT-30/28-7.5 | 380 | — | 11.40 | 5.50 | 31,500 | 402.0 |
| CBXT-30/28-10 | 410 | — | 14.80 | 7.50 | 36,000 | 415.0 |
| CBXT-30/28-15 | 430 | — | 21.00 | 11.00 | 42,000 | 426.0 |
| CBXT-30/28-20 | 480 | — | 28.50 | 15.00 | 48,000 | 449.0 |
型號為「葉輪尺寸-馬達功率(hp)」。電流列 220V／380V 接法之額定值；≥5.5kW（7.5hp 以上）機型原廠無 220V 供應，以「—」表示（另有 660V 版本）。輸送氣體溫度 -20–+80°C。
裸軸三型限值（CBX／CBXC／CBXR，馬達另配）
| 型號 | 最高轉速 r/min | 可配馬達上限 kW | 最大風量 m³/h | 概重 kg |
|---|---|---|---|---|
| CBX-1919 (7/7) | 2500 | 1.1 | 3,700 | 5.0 |
| CBX-2525 (9/9) | 1800 | 2.2 | 6,200 | 9.0 |
| CBX-2828 (10/10) | 1700 | 3.0 | 7,500 | 10.5 |
| CBX-3333 (12/12) | 1400 | 3.0 | 9,500 | 15.5 |
| CBX-3939 (15/15) | 1000 | 4.0 | 14,400 | 24.0 |
| CBX-4747 (18/18) | 800 | 5.5 | 23,500 | 33.5 |
| CBXC-7/7 | 2700 | 1.5 | 4,200 | 6.0 |
| CBXC-9/9 | 2100 | 3.0 | 7,000 | 11.5 |
| CBXC-10/10 | 1900 | 4.0 | 8,400 | 13.5 |
| CBXC-12/12 | 1600 | 4.0 | 10,500 | 18.5 |
| CBXC-15/15 | 1100 | 5.5 | 16,000 | 27.5 |
| CBXC-18/18 | 900 | 7.5 | 26,000 | 38.5 |
| CBXR-15/15 | 1200 | 5.5 | 16,000 | 28.5 |
| CBXR-18/18 | 1000 | 7.5 | 26,000 | 40.0 |
| CBXR-20/20 | 1000 | 11.0 | 28,000 | 84.0 |
| CBXR-22/22 | 900 | 15.0 | 34,000 | 94.0 |
| CBXR-25/25 | 700 | 15.0 | 46,000 | 113.0 |
| CBXR-30/28 | 600 | 18.5 | 60,000 | 145.0 |
「可配馬達上限」為該尺寸可搭配之最大馬達功率。輸送溫度：CBX／CBXC -20–+80°C；CBXR 強化型，20/20 以上原廠型錄可至 +110°C（官網另標 -25–+85°C，詳情請洽）。各機型外形尺寸詳見 SODECA 原廠技術型錄或向常笙企業索取。
型式與選配 Options
CBXT 含馬達成套 CBX／CBXC／CBXR 裸軸 CBX 馬達座／SM 皮帶張緊器 660V 版本
裸軸型需另配馬達與皮帶輪比；CBX 可選馬達座與 SM 皮帶張緊器。馬達：IE3（≥0.75kW）、兩側永久潤滑滾珠軸承。表面：鍍鋅鋼板防蝕處理。
需要未列出的規格？
本頁僅列主要規格；其餘未顯示之詳細資料（外形尺寸圖、各工作點靜壓曲線、音壓值、CBXR 高溫版、660V 版本、報價與交期等），請填寫下方聯絡表單，我們將以最快速度回覆您。
