TSA ｜TSAT｜CJTSA 皮帶式多翼離心送風機
SODECA TSA 系列為單吸式皮帶傳動離心送風機，採前傾多翼（forward-curved）葉輪與鍍鋅鋼板結構。提供三種型式：TSA 裸軸基礎風機（馬達另配）、TSAT 含馬達＋皮帶輪成套、CJTSA 加隔音箱與防震橡膠座之通風機組。搭配 IE3／IP55／F 級多電壓馬達（220/380～277/480V 60Hz），原生 60Hz 可直接於台灣電網運轉。葉輪尺寸 12/6～30/14，馬達 0.55–18.5 kW，最大風量 2,600–38,000 m³/h，適用空調送風、廠房換氣與高風量製程通風。
Specifications 產品說明
TSA／TSAT／CJTSA型 皮帶式多翼離心送風機 / 60HZ
單吸前傾多翼葉輪 ｜ 裸軸 · 含馬達成套 · 隔音機組 三型式 · 高風量工業通風
單吸多翼離心 皮帶傳動 60Hz 原生數據 IE3 馬達 · IP55 鍍鋅鋼板
產品說明
TSA 系列為單吸式皮帶傳動離心送風機，採前傾多翼（forward-curved）葉輪與鍍鋅鋼板結構，提供高風量、低中靜壓，適用工業通風與空調送排氣。依安裝需求延伸為 TSA（裸軸）／TSAT（含馬達成套）／CJTSA（隔音機組）三種型式，共用相同風機本體。
關鍵規格
型式
單吸多翼離心
葉輪／殼體
鍍鋅鋼板
風量範圍
2,600–38,000 m³/h
馬達功率
0.55–18.5 kW
尺寸款數
7 款（12/6–30/14）
傳動／馬達
皮帶 · IE3/IP55

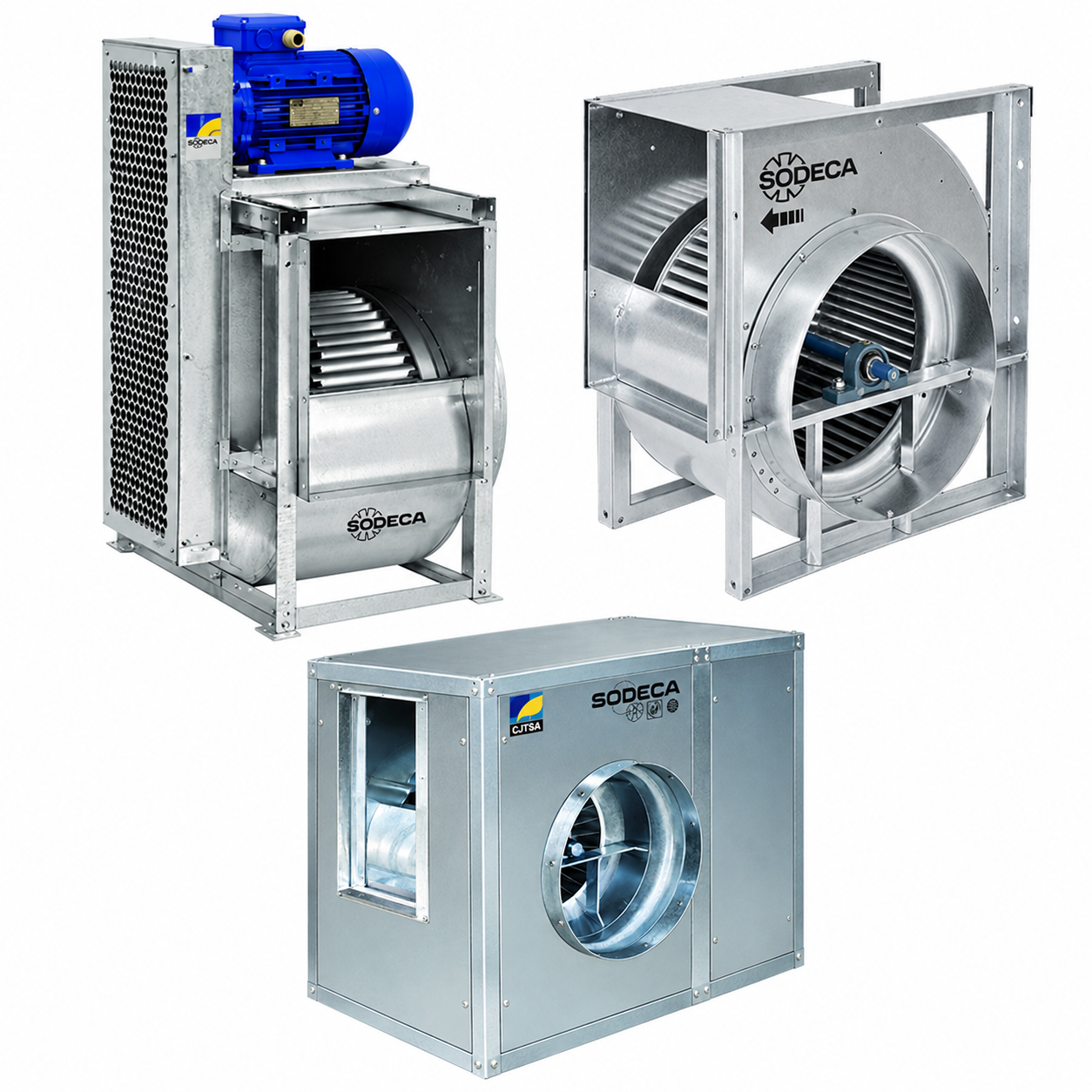

三種型式 Configurations
同一風機本體，依安裝需求選擇裸軸、含馬達成套或隔音機組。

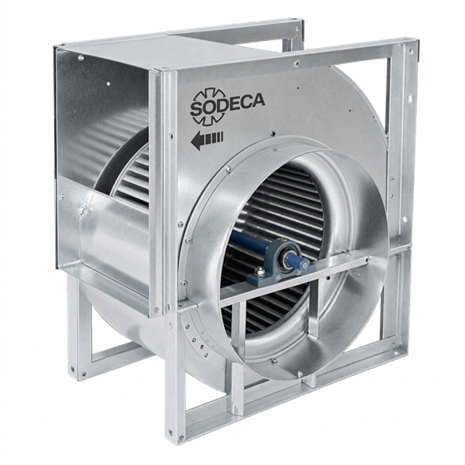

TSA
裸軸基礎風機
單吸前傾多翼離心風車＋軸，不含馬達。由外部馬達經皮帶輪驅動，可自訂馬達與皮帶輪比；系列的共同基礎。

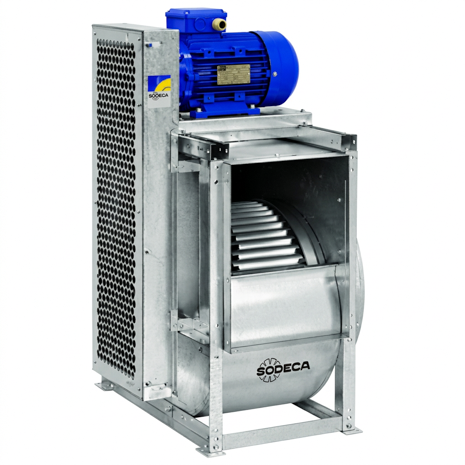

TSAT
含馬達成套
在 TSA 之上加裝電動馬達、皮帶輪組、皮帶與護罩，為可直接安裝之成套風機；下方性能表即此配置。

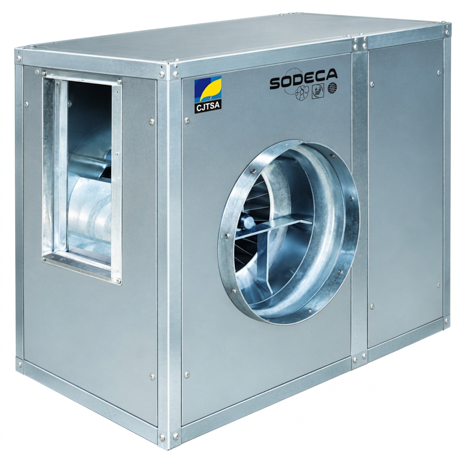

CJTSA
隔音通風機組
以 TSA 風機裝入隔音箱（熱／音絕緣）＋防震橡膠座，出風口可選水平(H)／垂直(V)，適合噪音敏感場所；性能同 TSAT，重量略增。
TSAT／CJTSA 為含馬達成套，馬達採原生 60Hz 多電壓（220/380–277/480V），可直接於台灣電網運轉；風車轉速由皮帶輪比決定，可調整工作點。下表性能採原廠 60Hz 型錄數據，免風機定律換算、免特訂。精確選型（風量對應靜壓）請搭配 SODECA QuickFan 線上選型工具並輸入設計靜壓 Ps。
應用場域 Applications
前傾多翼適合高風量、低中靜壓之通風送排氣；CJTSA 隔音機組另適合需降噪之場所。
HVAC / AHU
空調箱與送風系統
空調主機、AHU 之送風／回風
Plant Ventilation
廠房換氣
大空間廠房、倉庫之高風量通風
Process Supply
製程送風
乾燥、烘箱等製程循環與送風
Low Noise
降噪通風（CJTSA）
隔音機組，適合噪音敏感場所
Commercial
商業空間通風
停車場、商場之大風量換氣
Make-up Air
補氣與正壓送風
廠房補氣、空間正壓維持
型號編碼 Order code
依型式、葉輪尺寸與馬達功率組成（TSA 裸軸無馬達功率段）。
TSAT
－
22/11
－
3
Type
TSA / TSAT / CJTSA
裸軸／含馬達成套／隔音機組
Impeller Size
12/6 – 30/14
葉輪尺寸（吋）：12/6 / 15/7 / 18/9 / 20/10 / 22/11 / 25/13 / 30/14
Motor Power
0.75 – 25 hp
TSAT／CJTSA 之馬達功率（hp）；TSA 裸軸無此段
選型提示：TSAT 22/11 3＝含馬達成套、22/11 葉輪、3hp；CJTSA 22/11 3＝同配置隔音機組；TSA 22/11＝裸軸風車（馬達另配）。請依風量、靜壓與轉速上限確認。
技術規格 Technical characteristics
TSA／TSAT／CJTSA ｜ 60Hz ｜ 三相
系列概覽（依葉輪尺寸）
| 葉輪尺寸（吋） | 最大風量 m³/h | 馬達功率 kW | 轉速 r/min | 裸軸重量 kg |
|---|---|---|---|---|
| 12/6 | 4,800 | 0.55–2.2 | 1000–1500 | 17.5 |
| 15/7 | 7,400 | 0.75–3 | 800–1050 | 22.5 |
| 18/9 | 10,500 | 1.1–4 | 750–920 | 33 |
| 20/10 | 15,000 | 1.5–5.5 | 650–850 | 71 |
| 22/11 | 26,000 | 2.2–18.5 | 580–1000 | 80 |
| 25/13 | 32,000 | 3–18.5 | 520–810 | 93 |
| 30/14 | 38,000 | 4–18.5 | 400–600 | 125 |
「馬達功率」為該尺寸可搭配之範圍；「裸軸重量」為 TSA 本體（不含馬達）。TSAT／CJTSA 完整工作點見下表。
TSAT／CJTSA 性能選型表（含馬達）
各尺寸於不同馬達功率／皮帶輪轉速下之工作點（60Hz）
| 型號（尺寸-hp） | 轉速 r/min | 電流A 380-480V | 功率 kW | 最大風量 m³/h | 音壓 dB(A) | 概重 kg |
|---|---|---|---|---|---|---|
| TSAT-12/6-0.75 | 1000 | 1.4 | 0.55 | 2600 | 69 | 73 |
| TSAT-12/6-1 | 1100 | 1.9 | 0.75 | 3100 | 71 | 74 |
| TSAT-12/6-1.5 | 1250 | 2.6 | 1.1 | 3500 | 74 | 77 |
| TSAT-12/6-2 | 1300 | 3.5 | 1.5 | 4250 | 77 | 80 |
| TSAT-12/6-3 | 1500 | 4.8 | 2.2 | 4800 | 79 | 85 |
| TSAT-15/7-1 | 800 | 1.9 | 0.75 | 4000 | 67 | 92 |
| TSAT-15/7-1.5 | 850 | 2.6 | 1.1 | 4800 | 69 | 95 |
| TSAT-15/7-2 | 920 | 3.5 | 1.5 | 5400 | 72 | 98 |
| TSAT-15/7-3 | 1000 | 4.8 | 2.2 | 6400 | 75 | 103 |
| TSAT-15/7-4 | 1050 | 6.5 | 3 | 7400 | 77 | 106 |
| TSAT-18/9-1.5 | 750 | 2.6 | 1.1 | 5800 | 68 | 111 |
| TSAT-18/9-2 | 790 | 3.5 | 1.5 | 6600 | 70 | 114 |
| TSAT-18/9-3 | 800 | 4.8 | 2.2 | 8200 | 74 | 119 |
| TSAT-18/9-4 | 850 | 6.5 | 3 | 9000 | 76 | 122 |
| TSAT-18/9-5.5 | 920 | 8.6 | 4 | 10500 | 78 | 125 |
| TSAT-20/10-2 | 650 | 3.5 | 1.5 | 8100 | 65 | 203 |
| TSAT-20/10-3 | 690 | 4.8 | 2.2 | 10100 | 68 | 208 |
| TSAT-20/10-4 | 750 | 6.5 | 3 | 11500 | 70 | 211 |
| TSAT-20/10-5.5 | 790 | 8.6 | 4 | 13100 | 73 | 214 |
| TSAT-20/10-7.5 | 850 | 11.1 | 5.5 | 15000 | 75 | 227 |
| TSAT-22/11-3 | 580 | 4.8 | 2.2 | 11200 | 67 | 219 |
| TSAT-22/11-4 | 610 | 6.5 | 3 | 13000 | 70 | 222 |
| TSAT-22/11-5.5 | 650 | 8.6 | 4 | 15000 | 72 | 225 |
| TSAT-22/11-7.5 | 690 | 11.1 | 5.5 | 17000 | 74 | 238 |
| TSAT-22/11-10 | 750 | 14.8 | 7.5 | 19000 | 76 | 246 |
| TSAT-22/11-12.5 | 790 | 17.8 | 9.2 | 21000 | 78 | 257 |
| TSAT-22/11-15 | 830 | 21.5 | 11 | 22000 | 79 | 273 |
| TSAT-22/11-20 | 910 | 28.5 | 15 | 24500 | 81 | 292 |
| TSAT-22/11-25 | 1000 | 35.0 | 18.5 | 26000 | 83 | 322 |
| TSAT-25/13-4 | 520 | 6.5 | 3 | 14000 | 62 | 254 |
| TSAT-25/13-5.5 | 550 | 8.6 | 4 | 17000 | 65 | 257 |
| TSAT-25/13-7.5 | 590 | 11.1 | 5.5 | 19500 | 67 | 270 |
| TSAT-25/13-10 | 620 | 14.8 | 7.5 | 23000 | 70 | 278 |
| TSAT-25/13-12.5 | 650 | 17.8 | 9.2 | 25000 | 72 | 289 |
| TSAT-25/13-15 | 690 | 21.5 | 11 | 26500 | 74 | 305 |
| TSAT-25/13-20 | 750 | 28.5 | 15 | 29500 | 75 | 324 |
| TSAT-25/13-25 | 810 | 35.0 | 18.5 | 32000 | 77 | 354 |
| TSAT-30/14-5.5 | 400 | 8.6 | 4 | 21000 | 69 | 331 |
| TSAT-30/14-7.5 | 425 | 11.1 | 5.5 | 24000 | 72 | 344 |
| TSAT-30/14-10 | 460 | 14.8 | 7.5 | 27500 | 74 | 352 |
| TSAT-30/14-12.5 | 480 | 17.8 | 9.2 | 30000 | 76 | 363 |
| TSAT-30/14-15 | 500 | 21.5 | 11 | 33000 | 77 | 379 |
| TSAT-30/14-20 | 550 | 28.5 | 15 | 36500 | 78 | 398 |
| TSAT-30/14-25 | 600 | 35.0 | 18.5 | 38000 | 81 | 428 |
型號為「葉輪尺寸-馬達功率(hp)」。TSAT 與 CJTSA 性能相同（CJTSA 另含隔音箱，重量略增）。電流為 380-480V 接法之額定值。輸送氣體溫度 -25–+85°C。各機型外形尺寸詳見 SODECA 原廠技術型錄或向常笙企業索取。
選配 Options
出風口方向可訂 特殊電壓繞組 雙速馬達 CJTSA 水平(H)／垂直(V) 出風
馬達：IE3（≥0.75kW）、IP55、F 級、滾珠軸承。表面：鍍鋅鋼板防蝕處理。CJTSA 另含熱／音絕緣與防震橡膠座。
需要未列出的規格？
本頁僅列主要規格；其餘未顯示之詳細資料（外形尺寸圖、各工作點靜壓曲線、馬達廠牌與電氣細節、報價與交期等），請填寫下方聯絡表單，我們將以最快速度回覆您。
