CMR ｜單吸式中壓離心抽風機

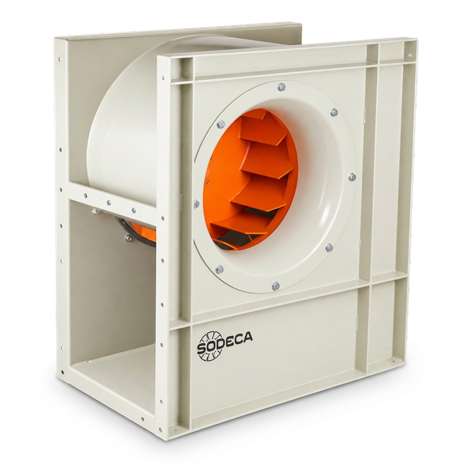

SODECA CMR 為極堅固之單吸式中壓離心抽風機，採高性能後傾式反作用葉輪，提供高風量與高靜壓。殼體與葉輪皆為高強度鋼板，搭配 IE3 高效率、IP55、F 級絕緣滾珠軸承馬達。本型錄為原生 60Hz 多電壓設計（220/380～277/480V 60Hz），可直接於台灣電網運轉；風量 5,850–75,000 m³/h，葉輪 1031–28100、2/4/6/8 極。輸送氣體溫度 -25～+120°C，可特訂 +250°C 高溫版、不鏽鋼版；爆炸性環境另有 CMR/ATEX 防爆系列。

Specifications 產品說明

CMR型單吸式中壓離心抽風機 / 60HZ

後傾式反作用葉輪｜高風量高靜壓 · 工業製程排風

中壓離心後傾式反作用葉輪 60Hz 原生數據 IE3 馬達 · IP55 三相多電壓

產品說明

CMR 為極堅固之單吸式中壓離心抽風機，採用高性能後傾式反作用葉輪，可提供高風量與高靜壓，適用各類工業製程排風、集塵與高溫氣體輸送。殼體與葉輪皆為高強度鋼板，搭配 IE3 高效率、IP55、F 級絕緣滾珠軸承馬達。

後傾式反作用葉輪，高強度鋼板
鋼板殼體，多方向出風口（可訂向）
IE3 馬達（≥0.75kW）、IP55、F 級、滾珠軸承
多電壓三相 220/380–277/480V 60Hz
輸送氣體溫度 -25–+120°C（可特訂 +250°C）

關鍵規格

型式

單吸後傾離心

葉輪／殼體

鋼板

風量範圍

5,850–75,000 m³/h

電源

三相多電壓 60Hz

極數

2 / 4 / 6 / 8 極

馬達效率

IE3 · IP55

本型號為 SODECA 原廠原生 60Hz 多電壓產品，下列數據直接採用原廠 60Hz 型錄，免風機定律換算、免特訂，可直接於台灣電網運轉。精確選型（風量對應靜壓）請搭配 SODECA QuickFan 線上選型工具並輸入設計靜壓 Ps。

應用場域 Applications

高風量、高靜壓之中壓離心，適合接風管之工業製程排風與氣固輸送。

Process Exhaust

工業製程排風

高靜壓管路系統之製程廢氣抽排

Dust Collection

集塵／除塵系統

濾袋式集塵、旋風分離系統主風機

High Temperature

高溫氣體輸送

窯爐、乾燥爐排氣（可特訂 +250°C）

Spray & Coating

噴塗與烤漆排氣

塗裝線、烤漆房之高阻抗排氣

Woodworking / Metal

木工與金屬加工

木屑、金屬粉塵之氣力輸送

Combustion / Boiler

燃燒與鍋爐排氣

助燃送風、鍋爐引風與排煙

型號編碼 Order code

依系列、葉輪尺寸、極數／相數組成（部分型號含馬達功率後綴）。

CMR

－

1650

－

Series

CMR

單吸式中壓離心（後傾葉輪）系列

Impeller Size

1031 – 28100

葉輪尺寸：1031 / 1135 / 1240 / 1445 / 1650 / 1856 / 2063 / 2271 / 2380 / 2590 / 28100

Poles / Phase

2T / 4T / 6T / 8T

2 極 3500、4 極 1680、6 極 1080、8 極 900 r/min（60Hz）；T 為三相

選型提示：CMR-1650-2T 表示 CMR 系列、1650 葉輪、2 極三相、60Hz。部分型號於極數後帶馬達功率（hp）後綴，如 CMR-1650-2T-15。實際選型仍需依風量、靜壓、噪音與安裝空間確認。

技術規格 Technical characteristics

CMR 單吸離心系列｜ 60Hz ｜三相 T

性能表

型號	轉速 r/min	電流A 220-277V	電流A 380-480V	功率 kW	最大風量 m³/h	音壓 dB(A)	概重 kg
CMR-1031-2T-3	3480	7.88	4.55	2.20	5,950	80	44.3
CMR-1135-2T-5.5	3480	13.51	7.80	4.00	7,700	83	54.9
CMR-1240-2T	3475	13.51	7.80	4.00	7,650	86	93.5
CMR-1240-4T	1745	3.22	1.86	0.75	5,850	71	70.5
CMR-1445-2T	3500	13.90	7.50	—	10,800	87	126.0
CMR-1445-4T	1750	5.89	3.40	1.50	8,950	72	92.5
CMR-1650-2T-15	3490	20.00	11.00	—	15,950	89	178.0
CMR-1650-4T-3	1730	8.49	4.90	2.20	11,700	74	114.0
CMR-1650-6T	1165	5.04	2.90	1.10	7,850	64	114.0
CMR-1856-4T-5.5	1745	14.38	8.30	4.00	15,350	79	152.0
CMR-1856-6T	1160	7.48	4.30	1.50	11,100	70	146.5
CMR-2063-4T	1750	11.40	5.50	—	19,000	80	226.0
CMR-2063-6T	1120	7.48	4.30	1.50	12,300	71	208.5
CMR-2063-8T	870	5.90	3.39	1.10	10,550	65	210.5
CMR-2271-4T	1760	21.50	11.00	—	30,200	85	315.0
CMR-2271-6T	1140	12.20	6.82	3.00	19,600	76	293.5
CMR-2271-8T	865	7.10	4.08	1.50	14,300	69	275.5
CMR-2380-4T	1680	41.00	22.00	—	48,000	83	416.0
CMR-2380-6T	1080	15.40	7.50	—	30,000	75	363.0
CMR-2380-8T	840	12.80	7.38	3.00	22,000	66	317.0
CMR-2590-4T	1770	68.00	37.00	—	54,000	86	418.0
CMR-2590-6T	1165	23.00	11.00	—	34,000	76	378.0
CMR-28100-4T	1770	98.00	55.00	—	75,000	87	553.0
CMR-28100-6T	1180	36.00	18.50	—	48,000	77	521.0

功率欄標「—」者，原廠 60Hz 型錄未列該型號之安裝功率，請依訂購確認。電流兩欄對應馬達低／高電壓接法。

音功率頻譜 Lw(A)

單位 dB(A) ｜頻帶 Hz（依葉輪尺寸與極數）

型號	63	125	250	500	1000	2000	4000	8000
CMR-1031-2	65	78	78	91	86	86	86	79
CMR-1135-2	72	79	77	89	87	93	92	79
CMR-1240-2	68	83	81	93	90	94	96	83
CMR-1240-4	56	70	76	79	79	80	70	59
CMR-1445-2	73	85	83	95	93	97	99	89
CMR-1445-4	59	72	78	83	80	83	78	64
CMR-1650-2	73	81	85	99	97	99	99	88
CMR-1650-4	64	74	82	84	83	85	76	66
CMR-1650-6	53	65	72	77	73	69	62	54
CMR-1856-4	69	78	91	87	90	91	85	71
CMR-1856-6	61	69	81	83	80	81	71	60
CMR-2063-4	80	85	91	93	91	88	81	73
CMR-2063-6	69	70	82	82	81	83	73	63
CMR-2063-8	64	70	77	76	77	74	66	57
CMR-2271-4	83	84	93	96	98	99	95	82
CMR-2271-6	73	73	87	86	90	90	79	68
CMR-2271-8	68	73	78	85	81	80	70	59
CMR-2380-4	76	78	94	91	96	97	93	82
CMR-2380-6	68	70	86	83	88	89	85	74
CMR-2380-8	59	61	77	74	79	80	76	65
CMR-2590-4	79	84	97	100	96	89	84	66
CMR-2590-6	70	79	89	88	85	84	74	68
CMR-28100-4	82	89	101	102	97	93	87	78
CMR-28100-6	73	82	91	90	88	86	77	70

量測方式：自由場、距風機兩倍尺寸加葉輪直徑處（最小 1.5 m）之音壓與音功率。各機型外形尺寸含約 20 個標註點（A/B/C/ØD 等），詳見 SODECA 原廠技術型錄或向常笙企業索取。

選配 Options

+250°C 高溫版不鏽鋼版特殊電壓繞組出風口方向可訂 ATEX Category 2（見 CMR/ATEX）

本頁為標準（非防爆）版本。如需爆炸性氣體環境使用，請洽 CMR/ATEX 防爆系列。表面處理：190°C 聚酯樹脂防蝕塗裝。
