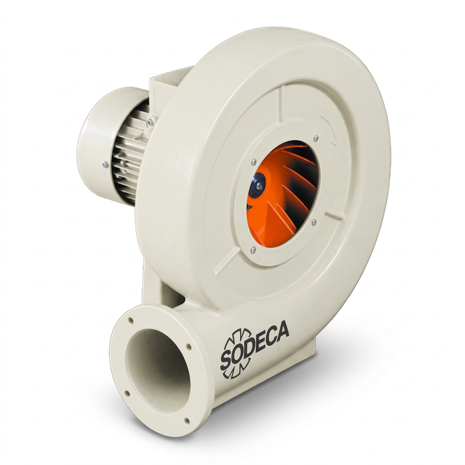

CMA/ATEX ｜鑄鋁中壓離心防爆風機

SODECA CMA/ATEX 為單吸式中壓離心防爆抽風機，殼體與葉輪皆為鑄鋁，搭配 ATEX 認證之 Ex eb（增安型）或 Ex db（隔爆型）無火花馬達、F 級絕緣、滾珠軸承、IP55，可於爆炸性氣體（2G）與粉塵（2D）環境運轉。表面採無鐵質 ATEX 聚酯樹脂防蝕塗裝（190°C 聚合）。本型錄為原生 60Hz 多電壓設計，標準三相 440/460V，可直接於台灣電網運轉；風量 440–3,550 m³/h、功率 0.18–3 kW。防爆標示 II 2G Ex h IIB T3 Gb（Ex eb）／II 2G Ex h IIB T4 Gb（Ex db）／II 2D Ex h IIIC T135°C Db（Ex tb）。

Specifications 產品說明

CMA/ATEX型鑄鋁中壓離心防爆風機 / 60HZ

ATEX II 2G Ex db／Ex eb 防爆馬達｜ Zone 1 爆炸性氣體環境 · 單吸式鑄鋁離心

ATEX II 2G Ex db · Ex eb · Ex tb 60Hz 原生數據三相 440/460V 60Hz 鑄鋁殼體／葉輪

產品說明

ATEX 認證單吸式中壓離心抽風機，殼體與葉輪皆為鑄鋁，搭載防爆型（Ex eb 增安／Ex db 隔爆）無火花馬達，可於爆炸性氣體環境（Zone 1）運轉。中壓特性適合接風管之局部排氣與製程抽風。

鑄鋁殼體、鑄鋁葉輪（單吸式）
F 級馬達、滾珠軸承、IP55；Ex db（隔爆）／Ex eb（增安）／Ex tb（粉塵）
標準三相 440/460V 60Hz（其他電壓特訂）
輸送氣體溫度 -25–+88°C（T4）／+120°C（T3）
190°C 聚酯樹脂無鐵份 ATEX 防蝕漆

關鍵規格

型式

單吸式離心

殼體／葉輪

鑄鋁

風量範圍

440–3,550 m³/h

電源

三相 440/460V 60Hz

極數

2 極（3500 r/min）

防爆認證

ATEX II 2G

本型號為 SODECA 原廠原生 60Hz 產品（標準三相 440/460V，其他電壓特訂），下列數據直接採用原廠 60Hz 型錄，免風機定律換算、免特訂；馬達為 60Hz 專用繞組，於 60Hz 運轉不影響 ATEX 認證效力。爆炸性氣體環境之精確選型，請搭配 SODECA QuickFan 線上選型工具並輸入設計靜壓。

應用場域 Applications

中壓離心、適合接風管之局部排氣與製程抽風，適用各類爆炸性氣體環境（ATEX II 2G / Zone 1）。

Semiconductor

半導體與電子廠

製程可燃氣體、溶劑蒸氣之管路排氣

Chemical

化工與石化製程

反應區、儲槽區揮發性氣體排除

Paint & Coating

塗裝與噴漆作業區

油漆、稀釋劑等揮發性有機氣體（VOC）

Battery & ESS

電池與儲能廠房

電解液蒸氣、可燃氣體聚集區通風

Pharma & Lab

製藥與實驗室

乙醇類、可燃有機蒸氣環境排風

Printing & Ink

印刷與油墨製程

溶劑型油墨之揮發氣體排除

適用條件：ATEX II 2G、Zone 1 爆炸性氣體環境（IIB 氣體群組；另具 II 2D 粉塵 IIIC T135°C）。實際適用性請依現場氣體種類、溫度組別與區域劃分評估選型。

型號編碼 Order code

依系列、葉輪尺寸、極數／相數、馬達功率與防爆型式組成。

CMA/ATEX

－

531

－

Ex-e

Series

CMA/ATEX

鑄鋁中壓離心防爆風機系列

Impeller Size

324 – 545

葉輪尺寸：324 / 325 / 426 / 527 / 528 / 531 / 540 / 545

Poles / Phase

2 極 3500 r/min（60Hz）；T 為三相

Power (hp)

1 – 4

馬達功率，以馬力（hp）表示（小型號未標）

Ex Type

Ex-e / Ex-d

防爆型式：Ex-e＝增安型(eb)、Ex-d＝隔爆型(db)；粉塵另有 Ex-tb

選型提示：CMA/ATEX-531-2T-2-Ex-e 表示 CMA/ATEX 系列、531 葉輪、2 極三相、2hp、Ex-e 增安型防爆馬達、60Hz。實際選型仍需依風量、靜壓、噪音、安裝空間與 ATEX 區域條件確認。

技術規格 Technical characteristics

CMA/ATEX 鑄鋁離心系列｜ 60Hz ｜三相 T

性能表

型號	轉速 r/min	電流 A 220–277V	電流 A 380–480V	功率 kW	最大風量 m³/h	音壓 dB(A)	概重 Ex-e kg	概重 Ex-d kg
CMA-324-2T	3420	1.21	0.70	0.18	440	70	10	16
CMA-325-2T	3336	1.73	1.00	0.25	600	73	12	19
CMA-426-2T	3318	2.08	1.20	0.37	850	75	14	24
CMA-527-2T	3360	2.94	1.70	0.55	1,000	80	17	25
CMA-528-2T-1	3336	3.46	2.00	0.75	1,250	82	24	36
CMA-528-2T-1.5	3420	4.50	2.60	1.1	1,750	83	27	40
CMA-531-2T-1.5	3456	4.50	2.60	1.1	1,790	84	30	43
CMA-531-2T-2	3420	6.24	3.60	1.5	2,000	85	31	50
CMA-540-2T	3468	6.24	3.60	1.5	2,600	85	38	57
CMA-545-2T-3	3408	8.66	5.00	2.2	2,630	86	54	75
CMA-545-2T-4	3456	12.12	7.00	3	3,550	88	63	87

重量兩欄為 Ex-e（增安型）／Ex-d（隔爆型）含馬達概重。葉輪與殼體皆鑄鋁。

音功率頻譜 Lw(A)

單位 dB(A) ｜頻帶 Hz

型號	63	125	250	500	1000	2000	4000	8000
CMA-324-2T	36	50	68	74	78	75	70	61
CMA-325-2T	39	53	71	77	81	78	73	64
CMA-426-2T	41	55	73	79	83	80	75	66
CMA-527-2T	46	60	78	84	88	85	80	71
CMA-528-2T-1	48	62	80	86	90	87	82	73
CMA-528-2T-1.5	49	63	81	87	91	88	83	74
CMA-531-2T-1.5	50	64	82	88	92	89	84	75
CMA-531-2T-2	51	65	83	89	93	90	85	76
CMA-540-2T	54	67	85	91	96	92	87	79
CMA-545-2T-3	55	68	86	92	97	93	88	80
CMA-545-2T-4	57	70	88	94	99	95	90	82

量測方式：自由場、距風機兩倍尺寸加葉輪直徑處（最小 1.5 m）之音壓與音功率。各機型外形尺寸含 24 個標註點（A/B/C/ØD/H 等），詳見 SODECA 原廠技術型錄或向常笙企業索取。

認證 Certification

II 2G Ex h IIB T3 Gb（Ex eb 增安） II 2G Ex h IIB Gb（Ex db 隔爆） II 2D Ex h IIIC T135°C Db（Ex tb 粉塵） EN ISO 80079 防爆構造

ATEX 標示依 SODECA 原廠現行資料（採 Ex h 構造標示；馬達 Ex db 隔爆／Ex eb 增安／Ex tb 粉塵）。氣體群組 IIB、粉塵群組 IIIC。適用區域：氣體 2G（Zone 1）、粉塵 2D（Zone 21）。隔爆型溫度組別以原廠證書為準。
