金鍵合帶 Gold Bonding Ribbon
Specifications 產品說明
OVERVIEW
專為微波 RF 與高功率設計的高純度金帶
從高接腳數、超細間距微電子元件到高功率離散元件,提供穩定一致的帶材特性。

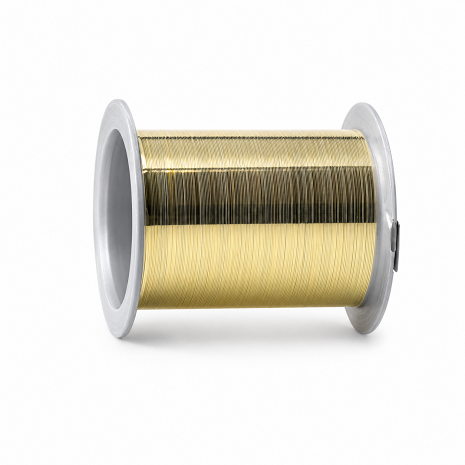

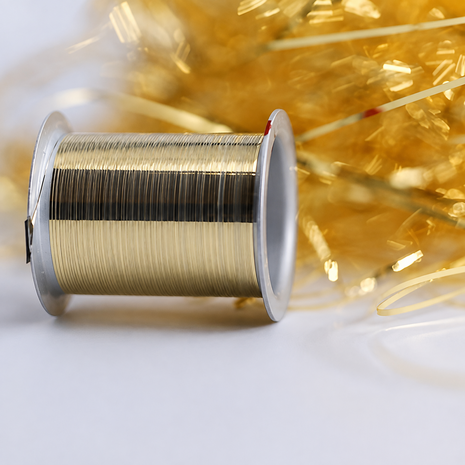

建議 alt:AMETEK COINING 金鍵合帶 Gold Bonding Ribbon 線軸

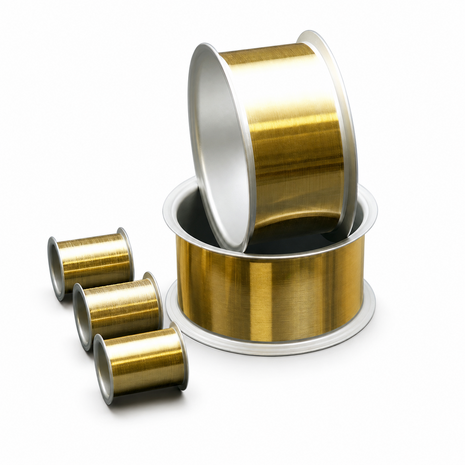

AMETEK COINING 的金鍵合帶主要應用於 微波/射頻(Microwave/RF) 與 高功率 應用領域。
具備自有鑄造、拉線、輥軋、退火及 A2LA 認證之分析檢測方法能力,可產出結構均質的高純度金帶,並具備超潔淨表面與平滑表面處理。抗拉強度與延伸率等技術參數可依客戶需求客製。
金帶特別適合以下條件
MANUFACTURING CAPABILITY
從鑄造、輥軋到成品檢測的一體化製程
自有製程能力有助於維持帶材純度、尺寸公差與機械特性的一致性。
可與客戶合作提供客製化方案,將抗拉強度、延伸率等技術參數依實際製程需求量身設定,並產出均質、超潔淨表面且平滑的高純度金帶。
KEY ADVANTAGES
金鍵合帶的關鍵製程與可靠度優勢
適用於要求穩定製程窗口、精細接合控制與長期可靠度的高頻與高功率封裝。
FUSING CURRENT PERFORMANCE
高於標準鋁材的熔斷電流表現
熔斷電流是高功率與高可靠度接合應用的重要效能指標。更高的熔斷電流代表較大的載流能力與安全裕度,有助於提升系統的熱穩定性、電氣穩健性及長期運作可靠度。
材料熔斷電流比較(線徑 80 µm)
單位:安培(A)|原廠圖表以線徑為橫軸之材料層級比較,數值為約略讀值
SPEC VALUE
0.52 A
Au 標準熔斷電流
量測條件:10 mm × 25 µm
金帶可提供最寬 100 mil 的截面規格,在高功率與高頻應用中取得更大的載流與散熱裕度。
APPLICATIONS
橫跨微波 RF、高功率與精密微電子
適用於高頻傳輸、大電流互連與嚴苛環境下的高可靠度接合。
微波與射頻
金帶的主力應用領域,適用高頻傳輸線路與射頻模組互連。
高功率離散元件
以寬截面金帶承載大電流,適用高功率離散元件與模組。
高接腳數微電子
高接腳數與超細間距(ultra-fine pitch)微電子元件之互連。
高溫高濕環境
元件將暴露於高溫或高濕環境時,金材的耐腐蝕性提供長期可靠度。
非鋁銅相容接點
接觸材料與鋁或銅不相容、或可用接合面積受限時的首選材料。
TECHNICAL SPECIFICATIONS
技術規格與材料特性
以下數據依 AMETEK COINING 官方技術資料表整理。
Temper|三種回火狀態
標準尺寸範圍:寬度 2–100 mil(約 50 µm–2.5 mm)、厚度 0.25–3 mil(約 6.3–75 µm)
上表為原廠典型規格(typical specifications)。公差說明:最小的寬度/厚度規格對應最高的公差百分比。實際抗拉強度、延伸率與尺寸公差可依客戶應用及技術參數需求客製確認。
BONDING PROCESS
楔形打線製程
金帶以楔形工具進行接合,寬截面提供較大的接合面積與載流能力。
FAQ
金鍵合帶常見問題
選型前最常被詢問的技術問題。
Q1. 金帶主要用在哪些場合?
依原廠資料,金鍵合帶主要應用於微波/射頻(Microwave/RF)與高功率應用。應用範圍涵蓋高接腳數、超細間距微電子元件到高功率離散元件。
Q2. 可以提供哪些尺寸?
寬度 2–100 mil(約 50 µm–2.5 mm),厚度 0.25–3 mil(約 6.3–75 µm)。不同回火狀態與尺寸區間對應的抗拉強度、延伸率與公差請參考上方機械性質表。
Q3. Hard、Stress Relieved、Annealed 三種回火狀態如何選?
需要高強度與挺度選 Hard(抗拉最高可達 1500 g,延伸率 0.5–6%);要在強度與延展性之間取得平衡選 Stress Relieved;需要高延展性、複雜線弧或低應力接合則選 Annealed(延伸率最高可達 50%)。
Q4. 尺寸公差怎麼看?
寬度公差為 3–5%、厚度公差為 10–20%,依尺寸區間而異。原則是最小的寬度/厚度規格對應最高的公差百分比;尺寸越大,公差百分比越低。
Q5. 抗拉強度與延伸率可以客製嗎?
可以。AMETEK COINING 具備自有鑄造、拉線、輥軋、退火與 A2LA 認證分析檢測能力,可與客戶合作,依指定的抗拉強度與延伸率技術參數提供客製化金帶方案。
