26mm Can Stack 旋轉步進馬達
Haydon Kerk Z26000 系列 26mm Can-Stack 旋轉步進馬達，保持轉矩達 1.8 oz-in（1.27 Ncm），7.5°/15° 步進角，雙極與單極繞組可選，套筒或滾珠軸承，適用於醫療、條碼掃描與印刷設備。
Specifications 產品說明
OVERVIEW｜產品概述
高轉矩體積比的量產型旋轉步進馬達
Z26000 系列是 Haydon Kerk Motion Solutions 的 Ø26mm（1 吋）罐式（Can-Stack）旋轉步進馬達，屬 Z 系列經濟型產品線，專為大量量產應用設計，以緊湊機身提供出色的轉矩體積比，保持轉矩最高 1.8 oz-in（1.27 Ncm）。
全系列共 8 個標準型號，涵蓋 7.5° 與 15° 步進角、Bipolar 雙極（4 線）與 Unipolar 單極（6 線）繞組，各提供 5 VDC 與 12 VDC 電壓版本，並可依應用選擇套筒軸承或滾珠軸承結構。典型應用包含醫療設備、條碼掃描裝置、印刷設備、實驗室儀器，以及各種需要在小空間內輸出高轉矩的機構。
◎
高轉矩體積比
Ø26mm 機身即可輸出 1.8 oz-in 保持轉矩，適合空間受限應用。
⊹
八種標準組合
7.5°／15° 步進角 × 雙極／單極繞組 × 5V／12V，選型彈性高。
✓
大量生產設計
Z 系列經濟型定位，兼顧品質與成本效益，適合高產量專案導入。

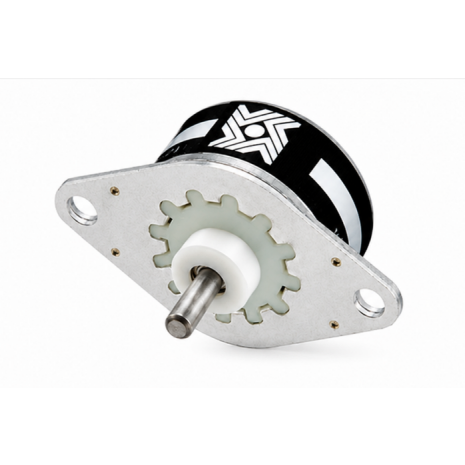

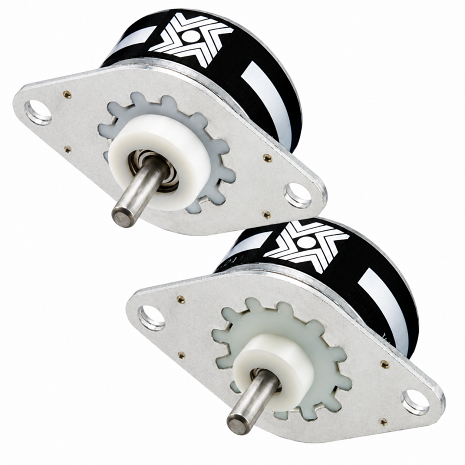

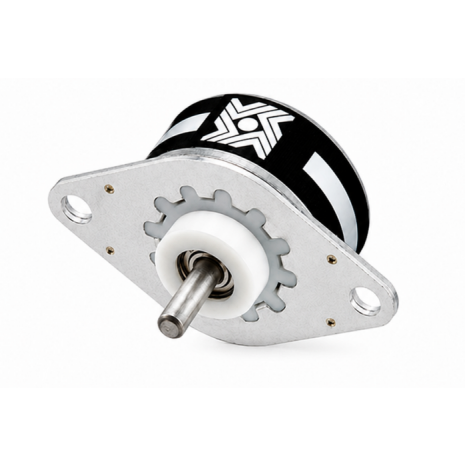

CONFIGURATIONS｜兩種軸承型式
依應用需求選擇軸承結構
兩種軸承型式共用相同馬達本體與電氣規格；訂購滾珠軸承版本時，於標準料號末端加上「–999」後綴（Z 系列旋轉步進馬達滾珠軸承亦使用「–001」）。
SPECIFICATIONS｜技術規格
Bipolar 雙極規格
料號為套筒軸承版本；滾珠軸承版本請於料號末端加上 –999 後綴
Unipolar 單極規格
單極（6 線）繞組驅動電路較簡單，保持轉矩略低於雙極版本
全系列共通規格
共通規格：標準馬達為 Class B 等級，最高工作溫度 130°C。滾珠軸承版本料號範例：Z26440-05-999。半步進（Half Stepping）可透過在相位切換間插入 OFF 狀態實現。
* 絕緣等級依原廠官網為 Class B（75°C 溫升）；PDF datasheet 僅標示 Class B，本頁以官網完整標示為準。
PART NUMBER｜料號編碼
如何解讀型號
Z
前綴
26
系列
4
步進角
4
線圈
0
Code ID
–
05
電壓
–
001
後綴
| # | 欄位 | 範例 | 說明 |
| 1 | 前綴 Prefix | Z | Z＝經濟系列（Economy Series） |
| 2 | 系列 Series | 26 | 26＝26000 系列（數字代表馬達本體約略直徑 26mm） |
| 3 | 步進角 Style | 4 | 4＝7.5°／5＝15° |
| 4 | 線圈 Coils | 4 | 4＝Bipolar 雙極（4 線）／6＝Unipolar 單極（6 線） |
| 5 | 解析度 Code ID | 0 | 0＝旋轉馬達（Rotary Motor） |
| 6 | 電壓 Voltage | 05 | 05＝5 VDC／12＝12 VDC，可客製 |
| 7 | 後綴 Suffix | 001 | –999＝滾珠軸承；–001＝Z 系列旋轉步進馬達滾珠軸承；–000＝套筒軸承；–XXX＝指定客戶專屬客製識別碼 |
料號中的破折號必須依上列格式保留（例：Z26440–05–999）。訂購前建議依轉矩、步進角、繞組方式、電壓與軸承需求確認完整型號。
