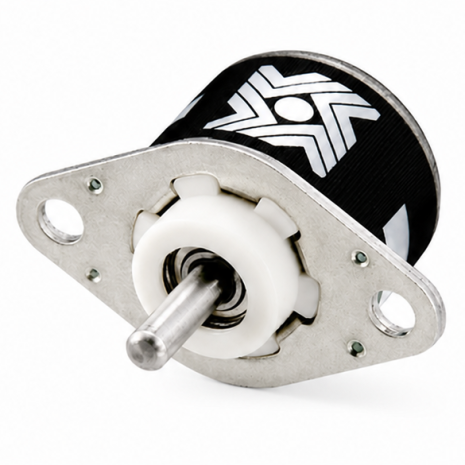

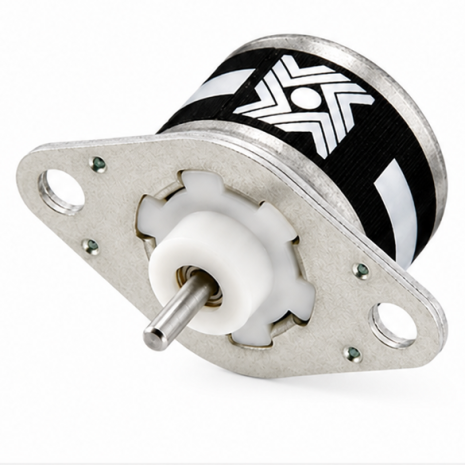

20mm Can Stack 旋轉步進馬達
Haydon Kerk Z20000 系列 20mm Can-Stack 旋轉步進馬達，保持轉矩 0.65 oz-in（0.46 Ncm），15° 步進角、雙極繞組，套筒或滾珠軸承可選，適用於醫療設備、條碼掃描、印刷設備與實驗室儀器。
Specifications 產品說明
OVERVIEW｜產品概述
高轉矩體積比的量產型旋轉步進馬達
Z20000 系列是 Haydon Kerk Motion Solutions 的 Ø20mm 罐式（Can-Stack）旋轉步進馬達，屬 Z 系列經濟型產品線，專為大量量產應用設計，以緊湊機身提供出色的轉矩體積比，保持轉矩最高 .65 oz-in（0.46 Ncm）。
標準提供 15° 步進角、Bipolar 雙極（4 線）繞組，5 VDC 與 12 VDC 兩種電壓版本，並可依應用選擇套筒軸承或滾珠軸承結構。典型應用包含醫療設備、條碼掃描裝置、印刷設備、實驗室儀器，以及各種需要在小空間內輸出高轉矩的機構。
◎
高轉矩體積比
Ø20mm 機身即可輸出 .65 oz-in 保持轉矩，適合空間受限應用。
⇄
兩種軸承選擇
套筒軸承成本更優，滾珠軸承壽命與負載能力更佳，依需求選配。
✓
大量生產設計
Z 系列經濟型定位，兼顧品質與成本效益，適合高產量專案導入。

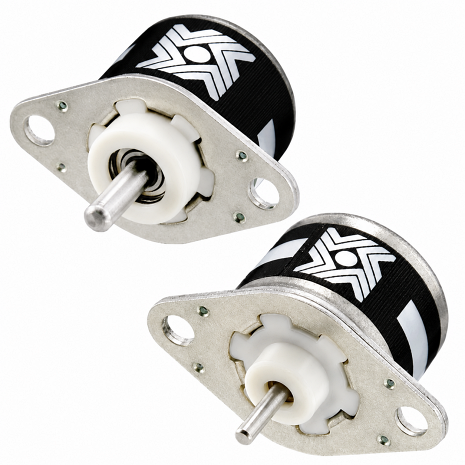

CONFIGURATIONS｜兩種軸承型式
依應用需求選擇軸承結構
兩種軸承型式共用相同馬達本體與電氣規格；訂購滾珠軸承版本時，於標準料號末端加上「–999」後綴（Z 系列旋轉步進馬達滾珠軸承亦使用「–001」）。
SPECIFICATIONS｜技術規格
Z20540 系列規格（Bipolar 雙極）
料號為套筒軸承版本；滾珠軸承版本請於料號末端加上 –999 後綴
共通規格：標準馬達為 Class B 等級，最高工作溫度 130°C。滾珠軸承版本料號為 Z20540-05-999／Z20540-12-999。半步進（Half Stepping）可透過在相位切換間插入 OFF 狀態實現。
PART NUMBER｜料號編碼
如何解讀型號
Z
前綴
20
系列
5
步進角
4
線圈
0
Code ID
–
05
電壓
–
001
後綴
| # | 欄位 | 範例 | 說明 |
| 1 | 前綴 Prefix | Z | Z＝經濟系列（Economy Series） |
| 2 | 系列 Series | 20 | 20＝20000 系列（數字代表馬達本體約略直徑 20mm） |
| 3 | 步進角 Style | 5 | 5＝15° |
| 4 | 線圈 Coils | 4 | 4＝Bipolar 雙極（4 線） |
| 5 | 解析度 Code ID | 0 | 0＝旋轉馬達（Rotary Motor） |
| 6 | 電壓 Voltage | 05 | 05＝5 VDC／12＝12 VDC，可客製 |
| 7 | 後綴 Suffix | 001 | –999＝滾珠軸承；–001＝Z 系列旋轉步進馬達滾珠軸承；–000＝套筒軸承；–XXX＝指定客戶專屬客製識別碼 |
料號中的破折號必須依上列格式保留（例：Z20540–05–999）。訂購前建議依轉矩、速度、電壓與軸承需求確認完整型號。
