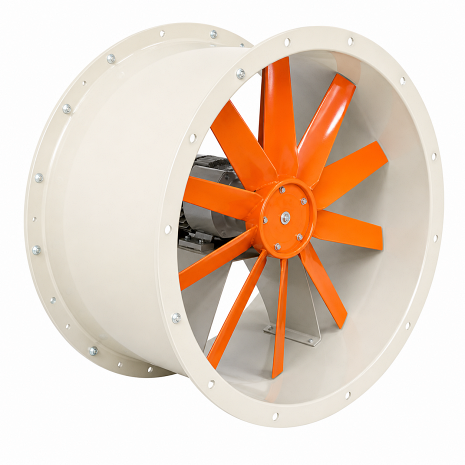

HCT-EC型 ｜管狀軸流節能風機
管狀軸流節能風機風機,採 EC IE5 整合電子馬達,氣流方向 馬達→葉輪。葉輪為玻纖強化聚醯胺-6(AL 版為鑄鋁),鋼板長管型外殼附外部端子箱。0-10V／4-20mA 無段調速。單相 220-277V、三相 380-480V 50/60Hz,對應台灣工業電源。抽送氣流 −25~+60°C,IP55、Class F。190°C 聚酯樹脂防蝕塗裝。轉子 45~100 cm,最高風量約 41,850 m³/h、功率 0.37~4.0 kW。選配反向氣流、100% 可逆轉葉輪、EC CONTROL 面板(定壓／定流量／日夜／外部感測)。
Specifications 產品說明
HCT-EC型 ｜管狀軸流節能風機
EC IE5・管狀軸流・長殼附外部端子箱 ｜ 整合電子控制・50/60Hz 通用
EC IE5 管型軸流 聚醯胺-6 葉輪 整合電子控制 0-10V / 4-20mA 單相＋三相 50/60Hz 通用
產品說明
管型軸流風機，採 EC IE5 整合電子馬達，氣流方向 馬達→葉輪。葉輪為玻纖強化聚醯胺-6（AL 版為鑄鋁），鋼板長管型外殼附外部端子箱。0-10V／4-20mA 無段調速。
- EC IE5 整合電子馬達，0-10V／4-20mA 無段調速
- 玻纖強化聚醯胺-6 葉輪（AL 版為鑄鋁）
- 鋼板長管型外殼，附外部端子箱；氣流 馬達→葉輪
- IP55、Class F；抽送氣流 −25 ～ +60°C
- 單相 220-277V、三相 380-480V 50/60Hz
- 190°C 聚酯樹脂防蝕塗裝；選配反向氣流、100% 可逆轉葉輪
關鍵特色
型式
管型軸流
葉輪
聚醯胺-6／鑄鋁
馬達
EC IE5 整合電子
防護
IP55・Class F
電源
單/三相 50/60Hz
控制
0-10V・4-20mA
本型號為 EC（電子換相）馬達機型，轉速由控制訊號設定、與市電頻率無關，官網明載 50/60 Hz。同一機型直接適用台灣，免風機定律換算、免特訂、免另尋 60Hz 版本。三相 380-480V 與單相 220-277V 皆涵蓋台灣工業電源。此為 EC 版；AC 感應與 ATEX 款另有對應型號。精確選型請搭配 SODECA QuickFan。
EC 智慧控制與節能 EC Control
電子換相馬達可無段調速；搭配控制訊號與 EC CONTROL 面板實現需求控制通風（DCV）。
控制訊號 Control signals
0-10V
類比無段調速
4-20mA
電流迴路調速
EC CONTROL 面板模式 （選配）
CPC
定壓控制
維持設定風壓，變流量系統首選
CFC
定流量控制
維持設定風量，補償濾網阻塞
DAY-NIGHT
日夜雙設定
日間／夜間兩段轉速
SENSOR
外部感測器
溫濕度、空氣品質、CO₂／CO 連動
應用場域 Applications
管道式安裝、可調速，適合管路通風與空氣處理。
Duct Ventilation
管道通風
風管串接送排風
Air Handling
空氣處理
機組管路配置
DCV
需求控制通風
感測連動變風量
Car Park
停車場通風
地下停車場換氣
Commercial
商業／工業換氣
整體通風
Process
製程排送風
一般製程氣流
選用提示：HCT/EC 為 EC 節能管型軸流；一般 AC 感應款與 ATEX 防爆款另有對應型號，需防爆請選 ATEX。可選反向氣流、可逆轉葉輪。
型號說明 Order code
依系列、尺寸、EC 馬達、控制訊號與頻率組成。
HCT/EC
－
尺寸
－
50/60Hz
Series
HCT/EC
管型軸流 EC 風機
Size
尺寸代號
轉子／機身尺寸
Motor
EC IE5
整合電子馬達
Control
0-10V/4-20mA
可選 EC CONTROL 面板
Frequency
50/60Hz
頻率無關通用
選型提示：HCT/EC 依尺寸與單／三相配置；EC 機型無傳統極數，轉速由控制訊號設定。實際機型請以 QuickFan 或洽詢確認。
技術規格與選型 Technical
HCT/EC 涵蓋轉子 45–100 cm，最高風量約 41,850 m³/h、功率 0.37–4.0 kW。下表為全系列代表型號，數據取自原廠 60Hz 型錄（風量為最高轉速值）。
性能表（代表型號）
| 型號 | 轉速 r/min | 電流A | 功率 kW | 最大風量 m³/h | 音壓 dB(A) | 概重 kg |
|---|---|---|---|---|---|---|
| HCT/EC-45-4M-0.5 | 1400 | 3.4 | 0.37 | 7,100 | 68 | 24 |
| HCT/EC-45-2T-3 | 2910 | 6.1 | 2.20 | 12,750 | 88 | 39 |
| HCT/EC-56-4M-1.5 | 1455 | 8.9 | 1.10 | 14,000 | 74 | 40 |
| HCT/EC-63-4T-3 | 1435 | 5.9 | 2.20 | 22,100 | 76 | 58 |
| HCT/EC-71-4T-3 | 1435 | 5.9 | 2.20 | 23,950 | 81 | 65 |
| HCT/EC-80-4T-3 | 1435 | 5.9 | 2.20 | 28,000 | 82 | 73 |
| HCT/EC-90-4T-5.5 | 1450 | 10.6 | 4.00 | 41,850 | 89 | 97 |
| HCT/EC-90-6T-3 | 950 | 7.5 | 2.20 | 35,000 | 78 | 96 |
| HCT/EC-100-6T-3 | 950 | 7.5 | 2.20 | 40,500 | 82 | 107 |
轉速為最高值，EC 可無段下調；電流 M（單相）為 230V、T（三相）為 400V 最大容許值。風量為最高轉速值。另有 50/63 cm 單相與 71 cm 6 極型號。M＝單相、T＝三相。
完整選型：靜壓曲線、尺寸圖、音功率頻譜 Lw(A) 與控制接線歡迎洽詢，或用 SODECA QuickFan 依工作點選型。 洽詢 / QuickFan →
合規與效率 Compliance
EC IE5 高效馬達 IP55・Class F 190°C 防蝕塗裝 聚醯胺-6／鑄鋁葉輪 ErP 相容 EC CONTROL 面板（選配）
EC IE5 整合電子馬達、Class F、IP55；190°C 聚酯樹脂防蝕塗裝。選配 EC CONTROL 面板（定壓 CPC／定流量 CFC／日夜／外部感測）、反向氣流、100% 可逆轉葉輪。EC 無段調速節能。
