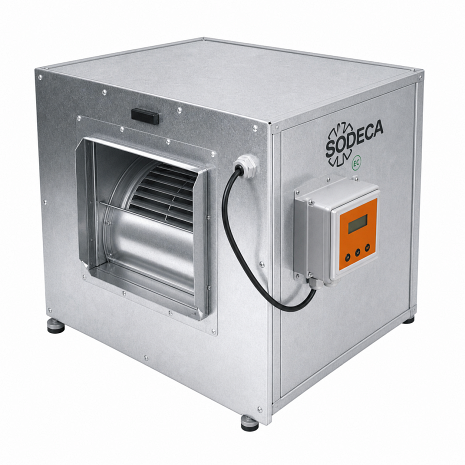

CJBD ｜隔音節能控制通風箱型機組 (定壓控制(CPC)
通風箱型機組,採 EC IE4 整合電子馬達並內建定壓控制(CPC)、前傾式鍍鋅葉輪。箱體採 Magnelis 鋅鋁鎂鍍層鋼板,依 ISO 12944 達 C5 最高防蝕等級,適合高濕與腐蝕環境。0-10V 調速,出廠預設定壓 100 Pa,面板另支援定流量/日夜/外部感測(溫濕度・空氣品質・CO₂・CO)。單相 190-250V 50/60Hz。抽送氣流 −25~+40°C,IP54、Class F。葉輪 1919~3333,最高風量約 5,915 m³/h、功率 0.09~1.5 kW。
Specifications 產品說明
CJBD型 節能隔音控制通風箱型機組 (定壓控制 CPC)
EC IE4・前傾葉輪・內建定壓控制(CPC) ｜ Magnelis C5 高防蝕・50/60Hz 通用
EC IE4 內建 CPC Magnelis C5 高防蝕 前傾式葉輪 0-10V 調速 單相 50/60Hz 需求控制通風 DCV
產品說明
通風箱型機組，採 EC IE4 整合電子馬達並內建定壓控制（CPC）、前傾式鍍鋅葉輪。箱體採 Magnelis 鋅鋁鎂鍍層鋼板，依 ISO 12944 達 C5 最高防蝕等級，適合高濕與腐蝕環境。
- EC IE4 整合電子馬達，出廠即含定壓控制（CPC），預設 100 Pa
- 前傾式鍍鋅鋼板葉輪
- Magnelis 鋅鋁鎂鍍層箱體，ISO 12944 C5 防蝕
- 0-10V 無段調速；面板支援定流量／日夜／外部感測
- IP54、Class F；抽送氣流 −25 ～ +40°C
- 單相 190-250V 50/60Hz
關鍵特色
型式
定壓通風箱型機組
葉輪
前傾式鍍鋅
馬達
EC IE4＋CPC
箱體
Magnelis C5 防蝕
防護
IP54・Class F
電源
單相 50/60Hz
本型號為 EC（電子換相）馬達機型，轉速由控制訊號設定、與市電頻率無關，官網明載 50/60 Hz。同一機型直接適用台灣，免風機定律換算、免特訂、免另尋 60Hz 版本。出廠已含定壓控制（CPC），適合變流量（VAV）系統。精確選型請搭配 SODECA QuickFan。
EC 智慧控制與節能 EC Control
電子換相馬達可無段調速；搭配控制訊號與 EC CONTROL 面板實現需求控制通風（DCV）。
控制訊號 Control signals
內建 CPC
定壓控制（標配）
0-10V
類比調速
EC CONTROL 面板模式 （本型內建 CPC，其餘可設定）
CPC
定壓控制
維持設定風壓，變流量系統首選
CFC
定流量控制
維持設定風量，補償濾網阻塞
DAY-NIGHT
日夜雙設定
日間／夜間兩段轉速
SENSOR
外部感測器
溫濕度、空氣品質、CO₂／CO 連動
應用場域 Applications
內建定壓、高防蝕，適合需求控制通風與嚴苛環境。
DCV
需求控制通風
定壓維持變流量系統
Commercial
商業通風機組
商辦、賣場整體通風
Residential
住宅通風
集合住宅 VMC
Corrosive
高防蝕環境
高濕、海岸、腐蝕氣氛
AHU
機組內建
空調機組送風
Kitchen
廚房排風
一般廚房排氣
選用提示：CJBD/EC/CPC 出廠即含定壓控制與 Magnelis C5 箱體；不需定壓／標準箱體的雙進氣款請參考 CBD/EC。
型號說明 Order code
依系列、尺寸、EC 馬達、控制訊號與頻率組成。
CJBD/EC/CPC
－
尺寸
－
50/60Hz
Series
CJBD/EC
雙進氣通風箱型機組
Control
CPC
內建定壓控制
Size
尺寸代號
機身尺寸
Motor
EC IE4
整合電子＋定壓
Frequency
50/60Hz
頻率無關通用
選型提示：字尾 /CPC 表示出廠含定壓控制面板；箱體為 Magnelis C5 防蝕鋼板。實際機型請以 QuickFan 或洽詢確認。
技術規格與選型 Technical
CJBD/EC/CPC 涵蓋葉輪 1919–3333（吋 7/7–12/12），最高風量約 5,915 m³/h、功率 0.09–1.5 kW，單相供電、出廠含定壓控制。下表為全系列代表型號，數據取自原廠 60Hz 型錄。
性能表（代表型號）
| 型號 | 轉速 r/min | 電流A | 功率 kW | 最大風量 m³/h | 音壓 dB(A) | 概重 kg |
|---|---|---|---|---|---|---|
| CJBD/EC/CPC-1919-4M-1/5 | 1400 | 1.65 | 0.18 | 1,520 | 60 | 21 |
| CJBD/EC/CPC-1919-6M-1/10 | 900 | 0.98 | 0.09 | 1,374 | 55 | 21 |
| CJBD/EC/CPC-2525-4M-1/2 | 1400 | 1.64 | 0.37 | 2,400 | 68 | 24 |
| CJBD/EC/CPC-2525-4M-3/4 | 1400 | 2.37 | 0.55 | 3,200 | 72 | 25 |
| CJBD/EC/CPC-2525-4M-1 | 1400 | 3.12 | 0.75 | 4,200 | 73 | 26 |
| CJBD/EC/CPC-2525-6M-1/3 | 900 | 1.07 | 0.25 | 2,785 | 63 | 25 |
| CJBD/EC/CPC-2828-4M-1 | 1400 | 4.12 | 0.75 | 3,827 | 74 | 30 |
| CJBD/EC/CPC-2828-4M-2 | 1400 | 11.04 | 1.50 | 5,915 | 76 | 32 |
| CJBD/EC/CPC-2828-6M-1/3 | 900 | 1.10 | 0.25 | 3,046 | 63 | 31 |
| CJBD/EC/CPC-3333-6M-1 | 900 | 7.83 | 1.10 | 5,200 | 72 | 45 |
轉速為最高值，EC 可無段下調並由內建 CPC 維持設定風壓；電流為 230V（單相）最大容許值。風量為最高轉速值。M＝單相。不含定壓面板之同規箱型機請參考 CBD/EC 對應款。
完整選型：靜壓曲線、尺寸圖、音功率頻譜 Lw(A) 與控制接線歡迎洽詢，或用 SODECA QuickFan 依工作點選型。 洽詢 / QuickFan →
合規與效率 Compliance
EC IE4 內建 CPC Magnelis C5（ISO 12944） IP54・Class F 前傾式雙進氣 ErP 相容 外部感測連動（選配）
EC IE4 整合電子馬達內建定壓控制（CPC，預設 100 Pa）、Class F、IP54；箱體採 Magnelis 鋅鋁鎂鍍層，依 ISO 12944 達 C5 最高防蝕等級。面板另支援定流量（CFC）、日夜雙設定與外部感測（溫濕度／空氣品質／CO₂／CO）。
