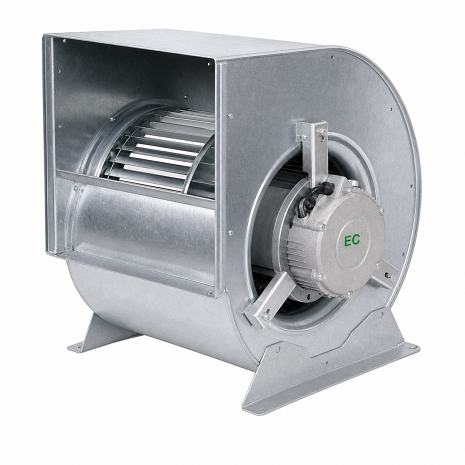

CBD-EC型｜高能效雙吸式離心風機
Sodecac CBD 型 EC節能 雙吸式進氣(Double Inlet)離心風機,採 EC IE4 直驅整合電子馬達、鍍鋅鋼板機殼與前傾式鍍鋅葉輪,雙渦殼結構風量大,適合空調箱與機組內建。0-10V 無段調速。單相 190-250V 50/60Hz,涵蓋台灣 220V 單相。抽送氣流 −25~+40°C,IP54、Class F。葉輪 1919~3333(吋 7/7~12/12),最高風量約 5,915 m³/h、功率 0.09~1.5 kW。選配 EC CONTROL 面板(定壓／定流量／日夜／外部感測,預設定壓 100 Pa)。
Specifications 產品說明
CBD-EC型｜高能效雙吸式離心風機
EC IE4 直驅・前傾葉輪・雙進氣 ｜ 整合電子控制・50/60Hz 通用
EC IE4 雙進氣 前傾式葉輪 整合電子控制 0-10V 調速 單相 50/60Hz IP54
產品說明
雙進氣（Double Inlet）離心風機，採 EC IE4 直驅整合電子馬達、鍍鋅鋼板機殼與前傾式鍍鋅葉輪。雙渦殼結構風量大，適合空調箱與機組內建。0-10V 無段調速。
- EC IE4 直驅整合電子馬達，0-10V 無段調速
- 前傾式鍍鋅鋼板葉輪、雙進氣雙渦殼
- 鍍鋅鋼板機殼
- IP54、Class F；抽送氣流 −25 ～ +40°C
- 單相 190-250V 50/60Hz
- 選配 EC CONTROL 面板（定壓／定流量／日夜／外部感測）
關鍵特色
型式
雙進氣前傾式離心
葉輪
前傾式鍍鋅
馬達
EC IE4 直驅
防護
IP54・Class F
電源
單相 50/60Hz
控制
0-10V 無段
本型號為 EC（電子換相）馬達機型，轉速由控制訊號設定、與市電頻率無關，官網明載 50/60 Hz。同一機型直接適用台灣，免風機定律換算、免特訂、免另尋 60Hz 版本。單相 190-250V 涵蓋台灣 220V 單相電源。精確選型請搭配 SODECA QuickFan。
EC 智慧控制與節能 EC Control
電子換相馬達可無段調速；搭配控制訊號與 EC CONTROL 面板實現需求控制通風（DCV）。
控制訊號 Control signals
0-10V
類比無段調速
EC CONTROL 面板模式 （選配，預設定壓 100 Pa）
CPC
定壓控制
維持設定風壓，變流量系統首選
CFC
定流量控制
維持設定風量，補償濾網阻塞
DAY-NIGHT
日夜雙設定
日間／夜間兩段轉速
SENSOR
外部感測器
溫濕度、空氣品質、CO₂／CO 連動
應用場域 Applications
雙進氣大風量，適合空調箱與機組內建通風。
AHU Built-in
空調箱內建
AHU／機組雙進氣配置
HVAC Supply
空調送風
送／回風系統
Commercial
商業通風
商辦、賣場換氣
DCV
需求控制通風
感測連動變風量
Residential
住宅通風
集合住宅換氣
Process
製程送風
一般製程送風
選用提示：CBD/EC 為雙進氣前傾式；若需附定壓控制與高防蝕 Magnelis 箱體，請參考 CJBD/EC/CPC。防爆非本型範圍。
型號說明 Order code
依系列、尺寸、EC 馬達、控制訊號與頻率組成。
CBD/EC
－
尺寸
－
50/60Hz
Series
CBD/EC
雙進氣前傾式 EC 風機
Size
尺寸代號
葉輪／機身尺寸
Motor
EC IE4
直驅整合電子
Control
0-10V
可選 EC CONTROL 面板
Frequency
50/60Hz
頻率無關通用
選型提示：CBD/EC 依尺寸配置，單相供電；EC 機型無傳統極數。實際機型請以 QuickFan 或洽詢確認。
技術規格與選型 Technical
CBD/EC 涵蓋葉輪 1919–3333（吋 7/7–12/12），最高風量約 5,915 m³/h、功率 0.09–1.5 kW，單相供電。下表為全系列代表型號，數據取自原廠 60Hz 型錄。
性能表（代表型號）
| 型號 | 轉速 r/min | 電流A | 功率 kW | 最大風量 m³/h | 音壓 dB(A) | 概重 kg |
|---|---|---|---|---|---|---|
| CBD/EC-1919-4M-1/5 | 1400 | 1.65 | 0.18 | 1,520 | 59 | 9 |
| CBD/EC-1919-6M-1/10 | 900 | 0.98 | 0.09 | 1,374 | 53 | 9 |
| CBD/EC-2525-4M-1/2 | 1400 | 1.64 | 0.37 | 2,400 | 66 | 10 |
| CBD/EC-2525-4M-3/4 | 1400 | 2.37 | 0.55 | 3,200 | 70 | 11 |
| CBD/EC-2525-4M-1 | 1400 | 3.12 | 0.75 | 4,200 | 71 | 12 |
| CBD/EC-2525-6M-1/3 | 900 | 1.07 | 0.25 | 2,785 | 62 | 11 |
| CBD/EC-2828-4M-1 | 1400 | 4.12 | 0.75 | 3,827 | 72 | 13 |
| CBD/EC-2828-4M-2 | 1410 | 11.04 | 1.50 | 5,915 | 74 | 15 |
| CBD/EC-2828-6M-1/3 | 900 | 1.10 | 0.25 | 3,046 | 62 | 13 |
| CBD/EC-3333-6M-1 | 900 | 7.83 | 1.10 | 5,200 | 71 | 21 |
轉速為最高值，EC 可無段下調；電流為 230V（單相）最大容許值。風量為最高轉速值。1919（7/7）尺寸依 ErP 2020 屬適用範圍外（Excluded）。M＝單相。
完整選型：靜壓曲線、尺寸圖、音功率頻譜 Lw(A) 與控制接線歡迎洽詢，或用 SODECA QuickFan 依工作點選型。 洽詢 / QuickFan →
合規與效率 Compliance
EC IE4 高效馬達 IP54・Class F 鍍鋅鋼板結構 前傾式雙進氣 ErP 相容 EC CONTROL 面板（選配）
EC IE4 直驅整合電子馬達、Class F、IP54；鍍鋅鋼板機殼與葉輪。選配 EC CONTROL 面板（定壓 CPC／定流量 CFC／日夜／外部感測，預設定壓 100 Pa）。EC 無段調速節能。
