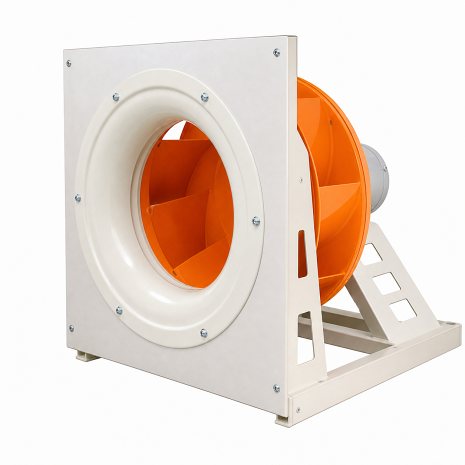

PF-EC型｜高效率節能離心風機
SODECA PF 高節能離心風機 以插入式(Plug Fan)離心風機,採 EC IE5 整合電子馬達、鍍鋅鋼板結構與鋼板後傾式葉輪,無段調速、能耗低。機身附壓力量測接點,可選配自動風量/風壓控制;0-10V 或 4-20mA 調速,三相機型含 Modbus RTU 與內建警報繼電器。單相 220-277V、三相 380-480V 50/60Hz,對應台灣工業電源。抽送氣流 −20~+60°C,IP55、Class F。葉輪 925~1871,最高風量約 25,670 m³/h、功率 0.25~7.5 kW。選配 EC CONTROL 面板(定壓 CPC／定流量 CFC／日夜／外部感測)。
Specifications 產品說明
PF-EC型｜高效率節能離心風機 (Plug-fan type）
EC IE5 插入式離心・鋼板後傾葉輪 ｜ 整合電子控制・50/60Hz 通用
EC IE5 Plug Fan 後傾式葉輪 整合電子控制 0-10V / 4-20mA / Modbus 單相＋三相 50/60Hz 通用
產品說明
高校率節能插入式（Plug Fan）離心風機，採 EC IE5 整合電子馬達、鍍鋅鋼板結構與鋼板後傾式葉輪。機身附壓力量測接點，可選配自動風量／風壓控制；無段調速、能耗低。
- EC IE5 整合電子馬達，0-10V 或 4-20mA 無段調速
- 鋼板後傾式葉輪、鍍鋅鋼板結構
- 壓力量測接點，供選配自動風量／風壓控制
- 三相機型含 Modbus RTU 與內建警報繼電器
- IP55、Class F；抽送氣流 −20 ～ +60°C
- 單相 220-277V、三相 380-480V 50/60Hz
關鍵特色
型式
插入式離心 Plug Fan
葉輪
鋼板後傾式
馬達
EC IE5 整合電子
防護
IP55・Class F
電源
單/三相 50/60Hz
控制
0-10V・Modbus
本型號為 EC（電子換相）馬達機型，轉速由控制訊號設定、與市電頻率無關，官網明載 50/60 Hz。同一機型直接適用台灣，免風機定律換算、免特訂、免另尋 60Hz 版本。三相 380-480V 與單相 220-277V 皆涵蓋台灣工業電源。精確選型請搭配 SODECA QuickFan。
EC 智慧控制與節能 EC Control
電子換相馬達可無段調速；搭配控制訊號與 EC CONTROL 面板實現需求控制通風（DCV）。
控制訊號 Control signals
0-10V
類比無段調速
4-20mA
電流迴路調速
Modbus RTU
數位監控（三相）
警報繼電器
故障輸出（三相）
EC CONTROL 面板模式 （選配）
CPC
定壓控制
維持設定風壓，變流量系統首選
CFC
定流量控制
維持設定風量，補償濾網阻塞
DAY-NIGHT
日夜雙設定
日間／夜間兩段轉速
SENSOR
外部感測器
溫濕度、空氣品質、CO₂／CO 連動
應用場域 Applications
高效、可調速，適合空調箱與空氣處理系統內建。
AHU Built-in
空調箱內建
AHU／機組插入式配置
Air Handling
空氣處理
送風、回風、排風
Cleanroom
潔淨室送風
過濾送風系統
Commercial HVAC
商業空調
商辦、賣場通風
DCV
需求控制通風
依感測連動變風量
Process
製程通風
一般製程送排風
選用提示：PF/EC 為整合電子標準馬達插入式；更緊湊、外轉子鋁合金葉輪版請參考 PFA/EC。防爆非本型範圍。
型號說明 Order code
依系列、尺寸、EC 馬達、控制訊號與頻率組成。
PF/EC
－
尺寸
－
50/60Hz
Series
PF/EC
插入式離心 EC 風機
Size
尺寸代號
葉輪／機身尺寸
Motor
EC IE5
整合電子馬達
Control
0-10V/4-20mA
Modbus・警報（三相）
Frequency
50/60Hz
頻率無關通用
選型提示：PF/EC 依尺寸與單／三相配置；EC 機型無傳統極數，轉速由控制訊號設定。實際機型請以 QuickFan 或洽詢確認。
技術規格與選型 Technical
PF/EC 全系列葉輪 925–1871，最高風量約 25,670 m³/h、功率 0.25–7.5 kW。下表列三相（T）代表型號，數據取自原廠 60Hz 型錄（風量為最高轉速值）。
性能表（代表型號）
| 型號 | 轉速 r/min | 電流A | 功率 kW | 最大風量 m³/h | 音壓 dB(A) | 概重 kg |
|---|---|---|---|---|---|---|
| PF/EC-925-2T-0.5 | 3000 | 0.79 | 0.37 | 2,180 | 61 | 18 |
| PF/EC-1028-2T-1 | 3000 | 1.55 | 0.75 | 3,255 | 64 | 20 |
| PF/EC-1031-2T-2 | 3000 | 4.42 | 1.50 | 4,540 | 68 | 24 |
| PF/EC-1135-2T-4 | 3000 | 5.75 | 3.00 | 6,670 | 71 | 36 |
| PF/EC-1240-2T-5.5 | 3000 | 7.58 | 4.00 | 9,300 | 75 | 40 |
| PF/EC-1445-4T-1.5 | 1500 | 2.16 | 1.10 | 6,775 | 64 | 41 |
| PF/EC-1650-4T-3 | 1500 | 4.20 | 2.20 | 10,290 | 77 | 54 |
| PF/EC-1856-4T-5.5 | 1500 | 7.48 | 4.00 | 15,480 | 71 | 65 |
| PF/EC-1663-4T-5.5 | 1420 | 7.48 | 4.00 | 19,770 | 76 | 75 |
| PF/EC-1871-4T-10 | 1500 | 13.00 | 7.50 | 25,670 | 85 | 115 |
轉速為最高值，EC 可無段下調至約 200/500 rpm 起；電流為 400V（三相）最大容許值。風量為最高轉速值、音壓為 3 m 處輻射聲壓級。另有單相（M）與 6 極型號、直立式（V）安裝。
完整選型：靜壓曲線、尺寸圖、音功率頻譜 Lw(A) 與控制接線歡迎洽詢，或用 SODECA QuickFan 依工作點選型。 洽詢 / QuickFan →
合規與效率 Compliance
EC IE5 高效馬達 IP55・Class F Modbus RTU（三相） 鍍鋅鋼板結構 ErP 相容 EC CONTROL 面板（選配）
EC IE5 整合電子馬達、Class F、IP55；鍍鋅鋼板結構。三相機型內建 Modbus RTU 與警報繼電器。選配 EC CONTROL 面板（定壓 CPC／定流量 CFC／日夜／外部感測）。EC 無段調速可依實際需求節能運轉。
