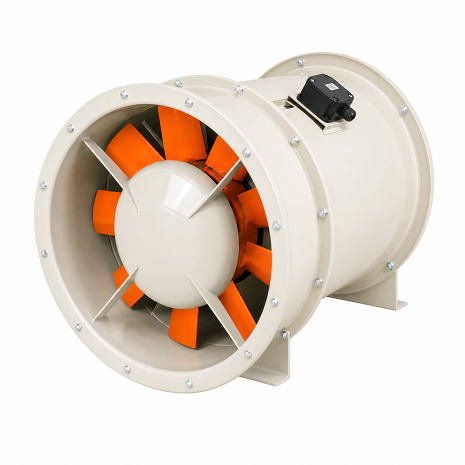

HTP｜高壓管型軸流風機
Sodeca HTP 高壓管型軸流風機，採直結式驅動與可調式鋁合金葉輪設計，可提供高靜壓、大風量及優異能源效率，適用於長距離管道輸送、空調系統、工業排風、設備冷卻、地下停車場、隧道及各類高阻抗通風系統。60Hz 系列搭配 IE3 高效率馬達，並可提供多種安裝方向及 ATEX 防爆版本選型。
Specifications 產品說明
HTP型 高壓管型軸流風機 / 60HZ
高壓管型軸流・含整流導葉 ｜ 極厚鋼板外殼 ｜ 礦場／高阻抗系統專用
高壓 High Pressure 整流導葉 Guide Vanes 極厚鋼板外殼 鑄鋁葉輪 IE3 高效 60Hz 原生數據
產品說明
高壓、極堅固的管型軸流風機，專為礦場與大阻抗（高背壓）系統設計。極厚鋼板管型外殼、馬達支架焊接於外殼，內建整流導葉以提升壓力增益，高性能鑄鋁葉輪，氣流方向為葉輪→馬達，外部端子箱接線。
- 極厚鋼板管型外殼；馬達支架焊接於外殼
- 整流導葉（Guide Vanes）提升壓力增益；高性能鑄鋁葉輪
- 氣流方向 葉輪→馬達；外部端子箱接線
- IE3 高效馬達（≥0.75 kW）、Class F、滾珠軸承、IP55
- 60Hz 極數轉速：2 極 3500 / 4 極 1680 rpm
- 多電壓 220/380V、254/440V、265/460V、277/480V 60Hz
- 抽送氣流 −20 ～ +70°C；高防蝕鋼塗裝，適腐蝕性環境
關鍵規格
型式
高壓管型軸流
轉子直徑
50 – 125 cm
風量範圍
10,850 – 144,450 m³/h
功率範圍
1.1 – 90 kW
相數／極數
三相・2/4 極
特色
整流導葉・極厚鋼板
本型號為 SODECA 原廠原生 60Hz 產品，下列數據直接採用原廠 60Hz 型錄，免風機定律換算、免特訂。多電壓原生涵蓋 220/380V 60Hz，正對應台灣工業電源。HTP 專為高壓／高背壓系統設計；一般低阻抗大風量請參考 HGT。ATEX 第 2 類、全不鏽鋼、熱浸鍍鋅為選配。精確選型請搭配 SODECA QuickFan。
應用場域 Applications
高壓、極堅固，適合高阻抗與高背壓的嚴苛環境。
Mining
礦場通風
礦坑主／輔助通風
Long Duct
長風管系統
大阻抗長距離送排風
High Back-pressure
高背壓製程
高靜壓需求製程排風
Tunnel
隧道通風
隧道與地下工程換氣
Dust Extraction
集塵排風
高阻抗集塵系統
Corrosive Air
腐蝕性環境
高防蝕／不鏽鋼可選
選用提示：HTP 專為高阻抗／高背壓設計；一般低阻抗大風量請考慮 HGT。腐蝕性環境有高防蝕鋼、全不鏽鋼、熱浸鍍鋅選項；防爆需求選 ATEX（Cat 2）。
型號編碼 Order code
依系列、轉子直徑、極數／相數、功率、葉片傾角、頻率組成。
HTP
－
63
－
2T
－
10
－
20°
－
60Hz
Series
HTP
高壓管型軸流風機
Rotor Diameter
50 – 125
轉子直徑（cm）
Poles / Phase
2T / 4T
2 極 3500 / 4 極 1680 rpm；T 三相、M 單相
Power
HP
馬達功率（馬力）
Blade Angle
20°
葉片傾角（依選型指定）
Frequency
60Hz
原廠 60Hz 性能數據
選型提示：HTP-63-2T-10 表示 HTP 系列、轉子 63 cm、2 極三相、10 HP、葉片傾角 20°。T＝三相、M＝單相。實際機型與傾角請以 QuickFan 或洽詢確認。
技術規格 Technical characteristics
HTP 全系列涵蓋轉子 50–125 cm ｜ 風量 10,850–144,450 m³/h ｜ 功率 1.1–90 kW ｜ 2/4 極三相。下表列台灣市場常用代表型號，完整型號另洽。
性能表（常用代表型號）
| 型號 | 轉速 r/min | 電流A 380–480V | 功率 kW | 風量 m³/h | 音壓 dB(A) | 概重 kg |
|---|---|---|---|---|---|---|
| HTP-50-2T-4 | 3505 | 5.80 | 3.00 | 11,000 | 82 | 49 |
| HTP-63-4T-4 | 1740 | 6.30 | 3.00 | 19,700 | 84 | 104 |
| HTP-63-2T-30 | 3540 | 39.50 | 22.00 | 37,550 | 99 | 208 |
| HTP-71-2T-40 | 3540 | 51.60 | 30.00 | 49,600 | 98 | 303 |
| HTP-80-4T-15 | 1740 | 20.90 | 11.00 | 35,550 | 91 | 217 |
| HTP-90-4T-30 | 1775 | 40.90 | 22.00 | 53,850 | 97 | 311 |
| HTP-100-4T-40 | 1775 | 55.30 | 30.00 | 71,900 | 98 | 401 |
| HTP-125-4T-125 | 1775 | 163.00 | 90.00 | 144,450 | 105 | 703 |
上表為三相（T）機型；電流為 380–480V 最大容許值，重量為型錄約值，音壓為 NPS dB(A)。單相／雙速、全不鏽鋼／熱浸鍍鋅版、音功率頻譜與尺寸圖另洽。
合規與效率 Compliance
極厚鋼板外殼 整流導葉 IE3 高效率馬達 IP55・Class F・滾珠軸承 高防蝕鋼塗裝 ATEX Cat 2（選配） 不鏽鋼・熱浸鍍鋅（選配）
IE3 高效率馬達（≥0.75 kW，單相／雙速／8 極除外）、Class F、滾珠軸承、IP55；高防蝕鋼、特殊底漆與高品質面漆，適用腐蝕性環境。選配含 ATEX 第 2 類、標準 IP55、雙速馬達、全不鏽鋼結構、熱浸鍍鋅結構。
