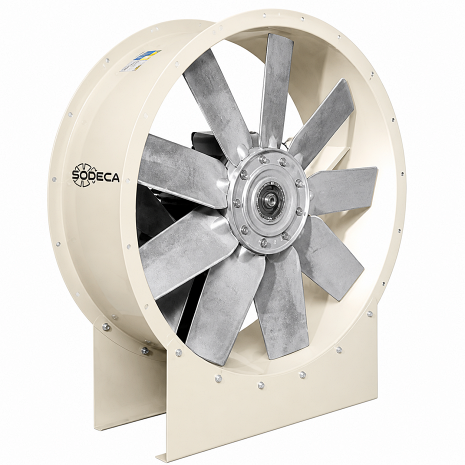

HGT｜大直徑管型軸流風機
SODECA HGT 為直驅馬達的大直徑管型軸流風機,轉子直徑涵蓋 125／140／160 cm,採鑄鋁葉輪、葉片角度可調,鋼板管型外殼。標準款為短殼,長殼款附檢修門為選配。搭載 IE3 高效率 Class F 馬達,IP55 防護,附抗腐蝕聚酯樹脂塗裝(190 ℃ 聚合、無磷前處理)。多電壓馬達原生支援 220/380V、254/440V、265/460V、277/480V 60Hz,其中 220/380V 60Hz 正對應台灣工業電源,無需特殊繞組。最大風量達 207,500 m³/h,裝置功率 2.2–75 kW,運轉溫度 −25～+50 ℃,適用大型工業、隧道、農業與廠房通風。ATEX 第 2 類為選配(依需求)。
Specifications 產品說明
HGT型 大直徑管型軸流風機 / 60HZ
大直徑管型軸流 ｜ 直驅馬達 ｜ 鑄鋁可調角度葉輪 ｜ 最大風量 207,500 m³/h
大直徑軸流 Axial 直驅馬達 鑄鋁葉輪・可調角度 IE3 高效 原生 220/380V 60Hz 60Hz 原生數據
產品說明
大直徑管型軸流風機，直驅馬達（氣流方向 馬達→葉輪）。鑄鋁葉輪、葉片角度可調，鋼板管型外殼。標準款為短殼；長殼款附檢修門為選配。全系列高風量，適合大型工業、隧道、農業與大量換氣。
- 鑄鋁葉輪、葉片角度可調；100% 可逆轉葉輪為選配
- 鋼板管型外殼；標準短殼，長殼款附檢修門（選配）
- IE3 高效馬達（≥0.75 kW）、Class F、滾珠軸承、IP55
- 60Hz 極數轉速：四極 1680 / 六極 1080 / 八極 900 rpm
- 多電壓 220/380V、254/440V、265/460V、277/480V 60Hz
- 抽送氣流 −25 ～ +50°C；190°C 聚酯樹脂防蝕塗裝
關鍵規格
型式
大直徑管型軸流
轉子直徑
125 / 140 / 160 cm
風量範圍
最高 207,500 m³/h
功率範圍
2.2 – 75 kW
相數／極數
三相・4/6/8 極
葉輪
鑄鋁・角度可調
本型號為 SODECA 原廠原生 60Hz 產品，下列數據直接採用原廠 60Hz 型錄，免風機定律換算、免特訂。多電壓原生涵蓋 220/380V 60Hz，正對應台灣工業電源。本型為直驅馬達款；外置馬達款請參考 HGTX。ATEX 第 2 類為選配，防爆需求請洽詢。精確選型請搭配 SODECA QuickFan。
應用場域 Applications
大風量、大直徑，適合大型空間與整體換氣。
Tunnel Ventilation
隧道通風
隧道與地下空間換氣
Large Plants
大型廠房
廠房整體通風與排風
Agriculture
農業畜牧
溫室、畜舍大量換氣
Car Park
停車場通風
地下停車場送排風
Process Air
製程排送風
大流量製程氣流
Air Exchange
大量換氣
高風量整體換氣
選用提示：HGT 為直驅大直徑軸流；外置馬達款請參考 HGTX。需防爆選 ATEX（Cat 2 選配）。長殼附檢修門為選配，可 100% 逆轉葉輪、雙速馬達亦為選配。
型號編碼 Order code
依系列、轉子直徑、極數／相數、葉片數與功率、頻率組成。
HGT
－
125
－
4T
－
6-20
－
60Hz
Series
HGT
大直徑管型軸流（直驅）
Rotor Diameter
125 / 140 / 160
轉子直徑（cm）
Poles / Phase
4T / 6T / 8T
4/6/8 極（1680/1080/900 rpm）；T 三相、M 單相
Blades - Power
6 / 9 – HP
葉片數 - 馬達功率（馬力）
Frequency
60Hz
原廠 60Hz 性能數據
選型提示：HGT-125-4T/6-20 表示 HGT 系列、轉子 125 cm、4 極三相、6 葉、20 HP。T＝三相、M＝單相；葉片角度另於選型指定。實際機型請以 QuickFan 或洽詢確認。
技術規格 Technical characteristics
HGT 全系列涵蓋轉子 125／140／160 cm ｜ 風量最高 207,500 m³/h ｜ 功率 2.2–75 kW ｜ 4/6/8 極三相。下表列台灣市場常用代表型號，完整型號另洽。
性能表（6／9 葉常用代表型號）
| 型號 | 轉速 r/min | 電流A 380–480V | 功率 kW | 風量 m³/h | 音壓 dB(A) | 概重 kg |
|---|---|---|---|---|---|---|
| HGT-125-4T/6-20 | 1745 | 27.90 | 15.00 | 78,300 | 89 | 266 |
| HGT-125-6T/9-30 | 1175 | 42.40 | 22.00 | 104,000 | 87 | 419 |
| HGT-140-6T/6-30 | 1175 | 42.40 | 22.00 | 119,000 | 89 | 462 |
| HGT-140-6T/9-50 | 1180 | 67.20 | 37.00 | 139,000 | 92 | 638 |
| HGT-160-6T/6-40 | 1180 | 55.40 | 30.00 | 158,000 | 89 | 672 |
| HGT-160-6T/6-50 | 1180 | 67.20 | 37.00 | 171,000 | 91 | 699 |
| HGT-160-6T/9-75 | 1190 | 103.00 | 55.00 | 193,000 | 92 | 978 |
| HGT-160-6T/9-100 | 1190 | 139.00 | 75.00 | 207,500 | 93 | 1,133 |
上表為標準短殼三相（T）機型；電流為 380–480V 最大容許值，概重為短殼值。長殼（附檢修門）、單相／雙速、音功率頻譜與尺寸圖另洽。3 葉版本供應狀態確認中。
合規與效率 Compliance
鑄鋁可調角度葉輪 IE3 高效率馬達 IP55・Class F・滾珠軸承 190°C 防蝕塗裝 ATEX Cat 2（選配） 100% 可逆轉／雙速（選配）
IE3 高效率馬達（≥0.75 kW，單相／雙速／8 極除外）、Class F、滾珠軸承、IP55；190°C 聚酯樹脂防蝕塗裝。選配含 ATEX 第 2 類、雙速馬達、反向氣流、100% 可逆轉葉輪、長殼附檢修門。防爆／外置馬達需求請分別參考 ATEX 版與 HGTX 系列。
