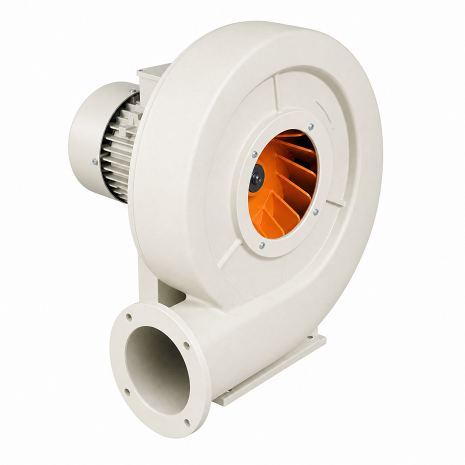

CMA｜中壓鑄鋁離心式風機

CMA型中壓鑄鋁離心式風機為 SODECA 中壓鑄鋁離心式風機系列，採用鋁合金機殼與鋁製葉輪，具備重量輕、耐腐蝕、散熱佳及結構緊湊等特性，可輸送最高 +120°C 空氣，適用於工業設備散熱、乾燥設備、烘箱、機械排風、空調通風及各類中壓送排風系統。60Hz 系列搭配 IE3 高效率馬達，兼具節能、可靠性與長時間連續運轉能力。
單進氣、中壓（Medium Pressure）離心式風機，鑄鋁機殼與葉輪，輕量緊湊、耐用。全系列 2 極高轉速，IE3 高效馬達、IP55，抽送空氣 −20~+120°C，風量 265–3,550 m³/h、功率 0.09–3 kW，三相與單相皆有。適合 OEM 內建、緊湊通風與燃燒助燃。非防爆版，原生 60Hz。

Specifications 產品說明

CMA型中壓鑄鋁離心式風機 / 60HZ

鑄鋁機殼與葉輪｜輕量緊湊｜中壓・可高溫 +120°C

中壓 Medium Pressure 鑄鋁機殼與葉輪輕量緊湊 IE3 高效可高溫 +120°C 60Hz 原生數據

產品說明

單進氣、中壓（Medium Pressure）離心式風機，鑄鋁機殼與葉輪，輕量緊湊、耐用。全系列 2 極高轉速，適合 OEM 內建、緊湊通風與燃燒助燃等場合。

鑄鋁機殼與葉輪（324/325/426 為聚醯胺葉輪、531-2T-3 為鋼板葉輪）
抽送空氣 −20 ～ +120°C（聚醯胺葉輪機型最高 +70°C；選配 +250°C）
IE3 高效馬達（≥0.75 kW）、Class F、IP55（單相 IP54）
全系列 2 極 ~3500 rpm；三相（T）與單相（M）皆有
190°C 聚酯樹脂高級防蝕塗裝；多電壓 220–480V 60Hz

關鍵規格

型式

中壓・單進氣離心

葉輪尺寸

218 – 545

風量範圍

265 – 3,550 m³/h

功率範圍

0.09 – 3 kW

相數／極數

三相/單相・2 極

材質

鑄鋁機殼與葉輪

本型號為 SODECA 原廠原生 60Hz 產品，下列數據直接採用原廠 60Hz 型錄，免風機定律換算、免特訂。本型為非防爆版；防爆需求請改用 CMA/ATEX 系列。精確選型請搭配 SODECA QuickFan。

應用場域 Applications

輕量緊湊、中壓，適合設備內建與小型製程。

OEM Built-in

OEM 內建

設備機內建緊湊風機

Combustion Air

燃燒助燃

燃燒器、鍋爐供氣

Compact Ventilation

緊湊通風

空間受限之通風送風

Machine Cooling

機械冷卻

設備散熱氣流

Process Air

小型製程

小型製程排送風

HVAC Supply

空調送風

小型空調送風

選用提示：CMA 為鑄鋁緊湊中壓；較大風量/鋼板結構請參考 CMP，高壓請參考 CAS。防爆需 CMA/ATEX（Cat 2）。小風量可選單相 M 型。

型號編碼 Order code

依系列、葉輪尺寸、極數／相數、功率與頻率組成。

CMA

－

531

－

1.5

－

60Hz

Series

CMA

中壓鑄鋁離心風機

Impeller Size

218 – 545

葉輪尺寸代號

Poles / Phase

2T / 2M

2 極；T 三相、M 單相

Power

馬達功率（馬力）

Frequency

60Hz

原廠 60Hz 性能數據

選型提示：CMA-531-2T-1.5 表示 CMA 系列、葉輪 531、2 極三相、1.5 HP。T＝三相、M＝單相。實際機型請以 QuickFan 或洽詢確認。

技術規格 Technical characteristics

CMA 全系列涵蓋葉輪 218–545 ｜風量 265–3,550 m³/h ｜功率 0.09–3 kW ｜全系列 2 極、三相與單相。下表列台灣市場常用代表型號，完整型號（含單相 M）另洽。

性能表（常用代表型號）

型號	轉速 r/min	電流A 380–480V	功率 kW	風量 m³/h	音壓 dB(A)	概重 kg
CMA-218-2T	3504	0.35	0.09	265	63	6
CMA-324-2T	3420	0.7	0.18	440	70	9
CMA-325-2T	3336	0.95	0.25	600	73	11
CMA-426-2T	3318	1.03	0.37	850	75	13
CMA-527-2T	3360	1.4	0.55	1,000	80	14.8
CMA-528-2T-1.5	3420	2.55	1.1	1,750	83	26
CMA-531-2T-2	3420	3.4	1.5	2,000	85	31
CMA-531-2T-3	3360	4.75	2.2	2,400	86	30
CMA-540-2T	3468	3.4	1.5	2,600	85	38
CMA-545-2T-4	3456	6.3	3	3,550	88	64

上表為三相（T）機型。單相（M）型號、音功率頻譜與尺寸圖另洽。

合規與效率 Compliance

鑄鋁輕量結構 IE3 高效率馬達 IP55（單相 IP54） 190°C 防蝕塗裝可高溫 +120°C（選配 +250°C） ATEX 版見 CMA/ATEX

IE3 高效率馬達（≥0.75 kW）、Class F、IP55（單相 IP54）；190°C 聚酯樹脂防蝕塗裝。本型為非防爆版；如需 ATEX 防爆，請改用 CMA/ATEX 系列（Cat 2）。
