HCT型 管型式軸流風機

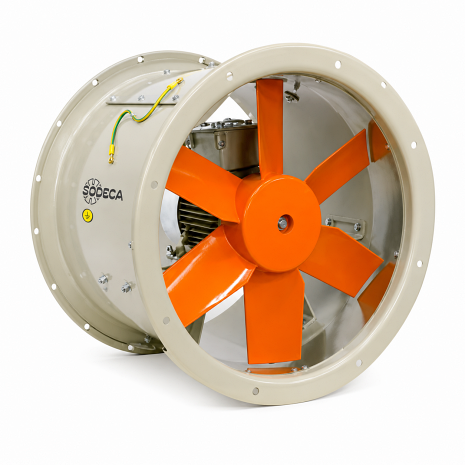

SODECA HCT/ATEX 為符合 ATEX II 2G Ex db IIB T4 防爆規範之筒型軸流風機，採用鋼板筒體、鋁合金葉輪及 EN 14986 防火花結構，搭配 IP55 防爆馬達與內建檢修孔設計，適用於 Zone 1、Zone 2 爆炸性氣體環境，提供安全可靠的工業通風與排氣解決方案
Specifications 產品說明
HCT 60HZ 管型式軸流風機
ATEX 氣體(II 2G) 與粉塵(II 2D) ｜ Ex db / eb / tb 多防爆型式 ｜ 管軸型
ATEX 2G / 2D Ex db / eb / tb 60Hz 原生數據 氣體＋粉塵環境 附檢修口
產品說明
極堅固管軸型（tubular）ATEX 防爆抽風機，管狀鋼板外殼、附檢修口，可依環境選配多種馬達防爆型式，適用爆炸性氣體或粉塵環境。鑄鋁葉輪、氣流方向由馬達至葉輪，葉輪區設鋁環符合 EN 14986 防火花標準。
- 管狀鋼板外殼，附檢修口(inspection hatch)
- 多種防爆型式：隔爆 Ex db／增安 Ex eb／粉塵 Ex tb
- F 級馬達、滾珠軸承
- 標準三相 460V 60Hz（其他電壓特訂）
- 190°C 聚酯樹脂無鐵份 ATEX 防蝕漆
關鍵規格
框型／構造
管軸型
葉輪直徑
Ø35–100 cm
風量範圍
3,100–72,000 m³/h
電源
三相 460V 60Hz
極數
2/4/6 極
防爆認證
ATEX 2G / 2D
本型號為 SODECA 原廠原生 60Hz 產品，下列數據直接採用原廠 60Hz 型錄，免風機定律換算、免特訂。爆炸性環境之精確選型，請搭配 SODECA QuickFan 線上選型工具。
防爆型式 Motor protection types
依現場為氣體或粉塵環境，選配對應防爆馬達型式（訂購時指定）。
Ex db · 隔爆型 · 標準
II 2G Ex h IIB T4 Gb
氣體 Zone 1｜隔爆外殼，最常用標準型
Ex eb · 增安型
II 2G Ex h IIB T3 Gb
氣體 Zone 1｜增安結構設計
Ex tb · 粉塵防爆
II 2D Ex h IIIC T135°C Db
粉塵 Zone 21｜可燃性粉塵環境
選型提示：氣體環境選 Ex db 或 Ex eb（II 2G / Zone 1）；可燃性粉塵環境選 Ex tb（II 2D / Zone 21）。溫度組別與可搭配功率依原廠確認。
應用場域 Applications
同時涵蓋爆炸性氣體(2G) 與粉塵(2D) 兩類環境之管道排風。
Chemical · gas
化工與石化製程
溶劑、揮發性氣體管道排除（Ex db/eb）
Semiconductor · gas
半導體與電子廠
製程可燃氣體、溶劑蒸氣排風
Paint · gas
塗裝與噴漆作業區
油漆、稀釋劑揮發氣體（VOC）
Woodworking · dust
木工與粉體加工
木屑、可燃性粉塵集塵排風（Ex tb）
Grain · dust
穀物與飼料處理
穀倉、飼料廠可燃粉塵環境（Ex tb）
Metal Dust · dust
金屬研磨粉塵
研磨、拋光金屬粉塵排除（Ex tb）
適用條件：氣體環境（II 2G / Zone 1）選 Ex db/eb；粉塵環境（II 2D / Zone 21）選 Ex tb。實際適用性請依現場氣體或粉塵種類、溫度組別與區域劃分評估選型。
型號編碼 Order code
依系列、葉輪直徑、極數／相數、馬力與防爆型式組成，方便工程選型與規格比對。
HCT/ATEX
－
56
－
4T
－
1.5
－
Ex-e
－
60Hz
Series
HCT/ATEX
管軸型防爆抽風機系列
Impeller Size
35 – 100
葉輪直徑（cm）
Poles / Phase
2T / 4T / 6T
2/4/6 極；T 代表三相
Motor Power
0.33 – 20 hp
馬達馬力
Ex Type
Ex-e / Ex-d / Ex-tb
防爆型式（增安／隔爆／粉塵）
Frequency
60Hz
原廠 60Hz 性能數據
選型提示：HCT/ATEX-56-4T-1.5-Ex-e-60Hz 表示 HCT 管軸型、56 cm 葉輪、4 極三相、1.5 hp 馬達、Ex-e 增安防爆、60Hz。實際選型仍需依風量、靜壓、噪音、環境類別（氣體／粉塵）確認。
技術規格 Technical characteristics
HCT 全系列 Ø35–100 ｜ 風量 3,100–72,000 m³/h ｜ 功率 0.12–15 kW ｜ 2 / 4 / 6 極。下表列台灣市場常用代表型號（4 極標準款），完整 51 型另洽。
性能表（常用代表型號）
| 型號 | 轉速 r/min | 電流A 220–277V | 電流A 380–480V | 功率 kW | 風量 m³/h | 音壓 dB(A) | 概重kg e/d | |
|---|---|---|---|---|---|---|---|---|
| HCT-35-4T | 1728 | 1.28 | 0.74 | 0.12 | 3,100 | 59 | 12 | 19 |
| HCT-40-4T-0.33 | 1740 | 2.08 | 1.20 | 0.25 | 5,100 | 64 | 21 | 30 |
| HCT-45-4T-0.5 | 1740 | 2.60 | 1.50 | 0.37 | 7,100 | 68 | 25 | 33 |
| HCT-50-4T-0.75 | 1740 | 2.94 | 1.70 | 0.55 | 10,300 | 70 | 27 | 41 |
| HCT-56-4T-1 | 1740 | 3.81 | 2.20 | 0.75 | 12,900 | 73 | 34 | 47 |
| HCT-63-4T-1.5 | 1740 | 5.20 | 3.00 | 1.1 | 17,000 | 74 | 45 | 64 |
| HCT-71-4T-2 | 1740 | 6.93 | 4.00 | 1.5 | 21,000 | 79 | 54 | 74 |
| HCT-80-4T-3 | 1740 | 9.01 | 5.20 | 2.2 | 29,500 | 82 | 69 | 92 |
| HCT-90-4T-4 | 1740 | 12.30 | 7.10 | 3 | 40,000 | 87 | 87 | 110 |
| HCT-100-4T-7.5 | 1740 | — | 12.00 | 5.5 | 54,000 | 92 | 115 | 154 |
尺寸表（mm，常用代表型號）
| 型號 | ØA | ØB | D | E | E1 | ØJ | N |
|---|---|---|---|---|---|---|---|
| HCT-35-4T | 425 | 395 | 355 | 280 | 322 | 10 | 8×45° |
| HCT-40-4T-0.33 | 490 | 450 | 410 | 400 | 400 | 12 | 8×45° |
| HCT-45-4T-0.5 | 540 | 500 | 460 | 400 | 400 | 12 | 8×45° |
| HCT-50-4T-0.75 | 600 | 560 | 514 | 400 | 400 | 12 | 12×30° |
| HCT-56-4T-1 | 660 | 620 | 560 | 400 | 400 | 12 | 12×30° |
| HCT-63-4T-1.5 | 730 | 690 | 640 | 400 | 422 | 12 | 12×30° |
| HCT-71-4T-2 | 810 | 770 | 710 | 430 | 442 | 12 | 16×22°30′ |
| HCT-80-4T-3 | 900 | 860 | 800 | 500 | 500 | 12 | 16×22°30′ |
| HCT-90-4T-4 | 1015 | 970 | 900 | 600 | 600 | 15 | 16×22°30′ |
| HCT-100-4T-7.5 | 1115 | 1070 | 1000 | 600 | 636 | 15 | 16×22°30′ |
概重分 Ex-e／Ex-d 版本；尺寸量測對應 Ex-e。
需要其他規格或完整型號表？
HCT 全系列共 51 型，涵蓋 2／4／6 極、各功率與電壓（標準 460V，多電壓 220–480V 特訂）組合。完整性能・尺寸・音功率頻譜 Lw(A)（63–8000 Hz 八頻帶）與防爆選型建議，歡迎洽詢取得。
聯絡我們・索取完整規格認證 Certification
II 2G Ex db IIB T4（氣體） II 2G Ex eb IIB T3（氣體） II 2D Ex tb IIIC T135°C（粉塵） 公告機構 LOM（0163） EN 14986 防火花構造
ATEX 標示依 SODECA 原廠 60Hz 型錄與現行官網；氣體群組 IIB。Ex db 溫度組別採現行 T4（原印刷型錄曾標 T5，以原廠確認為準）。
