HCH/ATEX｜防爆軸流排風機

SODECA HCH/ATEX 為重型壁掛式軸流防爆排風機，依 EN-14986 防爆風機標準設計，搭配 ATEX 認證之 Ex e／Ex d／Ex tc／Ex tb 無火花馬達，可於爆炸性氣體（2G）與粉塵（2D/3D）環境運轉。鋼板支撐環於葉輪區設鋁質防摩擦帶、鑄鋁葉輪、F 級絕緣滾珠軸承馬達，表面經無鐵質 ATEX 聚酯樹脂防蝕塗裝。本型錄為原生 60Hz 多電壓設計，可直接於台灣電網運轉，風量 3,100–18,900 m³/h、功率 0.12–1.5 kW，提供 2/4/6 極選擇。防爆標示 II 2G Ex e IIB T3、II 2G Ex d IIB T5、II 3D Ex tc、II 2D Ex tb（驗證機構 L.O.M.，LOM3ATEX0157）。

Specifications 產品說明

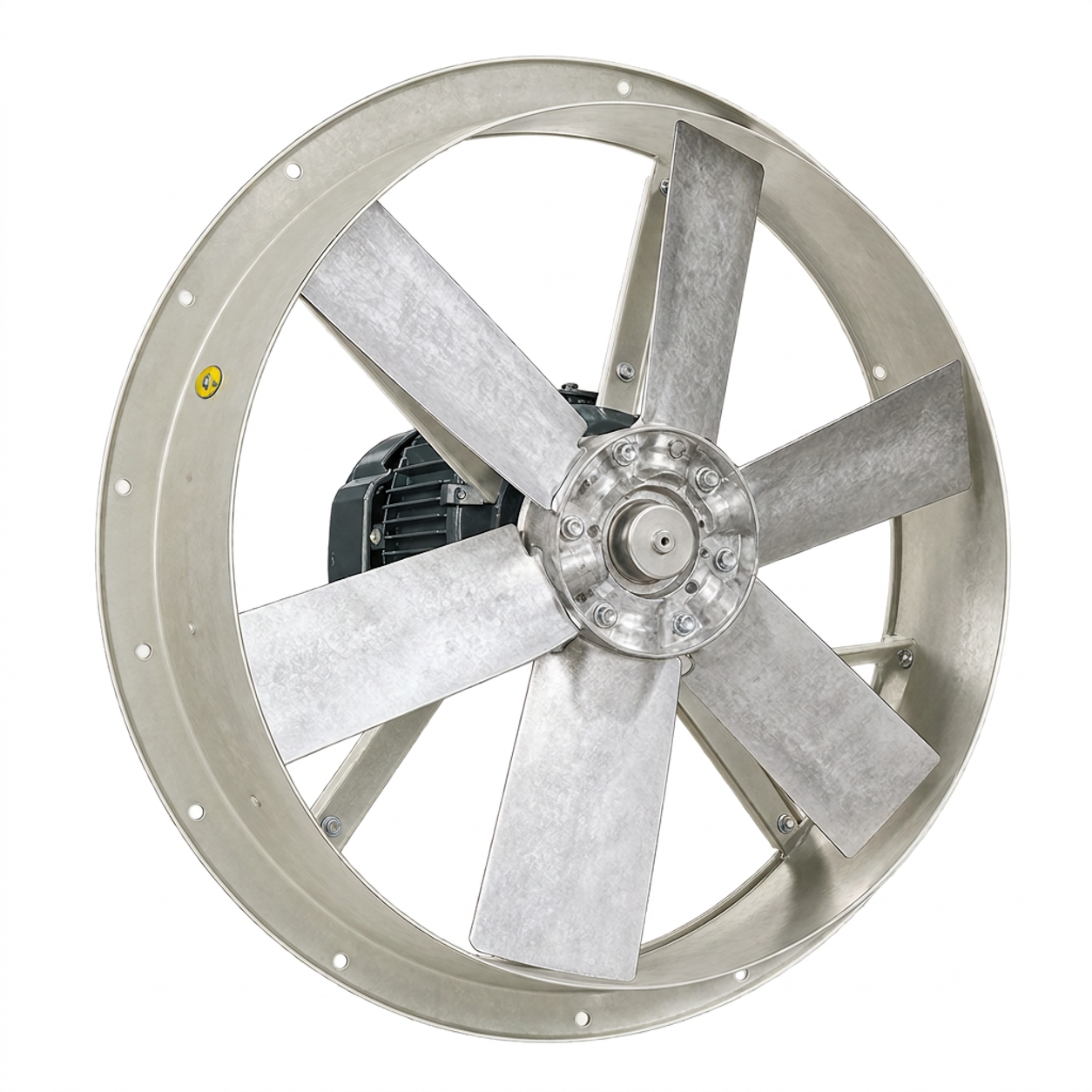

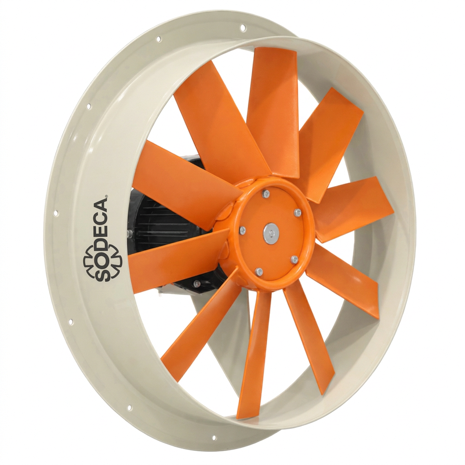

HCH/ATEX型圓框壁掛式軸流防爆排風機 / 60HZ

ATEX II 2G Ex db／Ex eb 防爆馬達｜ Zone 1 爆炸性氣體環境 · 壁掛式

ATEX II 2G Ex db · Ex eb · Ex tb 60Hz 原生數據三相 440/460V 60Hz 圓框壁掛

產品說明

ATEX 認證圓框壁掛式軸流抽風機，搭載防爆型（Ex e 增安型／Ex d 隔爆型）無火花馬達，可於爆炸性氣體環境（Zone 1）運轉。鋼板支撐環於葉輪區設鋁環、符合 EN 14986 防火花標準；鑄鋁葉輪、氣流方向由馬達至葉輪，適合牆面開口直接排風。

鑄鋁葉輪，葉輪區鋁環防火花（EN 14986）
鋼板圓框支撐環，壁掛安裝
F 級馬達、滾珠軸承，Ex db（隔爆）／Ex eb（增安）／Ex tb（粉塵）
標準三相 440/460V 60Hz；其他電壓特訂
190°C 聚酯樹脂無鐵份 ATEX 防蝕漆

關鍵規格

框型／安裝

圓框壁掛

葉輪直徑

Ø35–100 cm

風量範圍

3,100–72,000 m³/h

電源

三相 440/460V 60Hz

極數

2 / 4 / 6 極

防爆認證

ATEX II 2G

本型號為 SODECA 原廠原生 60Hz 產品（標準三相 440/460V，其他電壓特訂），下列數據直接採用原廠 60Hz 型錄，免風機定律換算、免特訂；馬達為 60Hz 專用繞組，於 60Hz 運轉不影響 ATEX 認證效力。爆炸性氣體環境之精確選型，請搭配 SODECA QuickFan 線上選型工具並輸入設計靜壓。

應用場域 Applications

壁掛式適合牆面開口直接排風，適用各類爆炸性氣體環境（ATEX II 2G / Zone 1）。

Semiconductor

半導體與電子廠

製程可燃氣體、溶劑蒸氣之局部排風

Chemical

化工與石化製程

反應區、儲槽區揮發性氣體排除

Paint & Coating

塗裝與噴漆作業區

油漆、稀釋劑等揮發性有機氣體（VOC）

Battery & ESS

電池與儲能廠房

電解液蒸氣、可燃氣體聚集區通風

Pharma & Lab

製藥與實驗室

乙醇類、可燃有機蒸氣環境排風

Printing & Ink

印刷與油墨製程

溶劑型油墨之揮發氣體排除

適用條件：ATEX II 2G、Zone 1 爆炸性氣體環境（氣體群組 IIB；粉塵群組 IIIC T135°C。溫度組別依防爆型式，以原廠證書為準）。實際適用性請依現場氣體種類、溫度組別與區域劃分評估選型。

型號編碼 Order code

依系列、葉輪直徑、極數／相數、馬達功率與防爆型式組成，方便工程選型與規格比對。

HCH/ATEX

－

1.5

－

Ex-e

Series

HCH/ATEX

圓框壁掛軸流防爆排風機系列

Impeller Size

35 – 100

葉輪直徑（cm）：35 / 40 / 45 / 56 / 63 / 71 / 80 / 90 / 100

Poles / Phase

2T / 4T / 6T

2 極 3500、4 極 1680、6 極 1080 r/min（60Hz）；T 為三相

Power (hp)

0.16 – 20

馬達功率，以馬力（hp）表示

Ex Type

Ex-e / Ex-d

防爆型式：Ex-e＝增安型(eb)、Ex-d＝隔爆型(db)；粉塵另有 Ex-tb

選型提示：HCH/ATEX-56-4T-1.5-Ex-e 表示 HCH/ATEX 系列、56 cm 葉輪、4 極三相、1.5hp、Ex-e 增安型防爆馬達、60Hz 電源。實際選型仍需依風量、靜壓、噪音、安裝空間與 ATEX 區域條件確認。

技術規格 Technical characteristics

HCH/ATEX 圓框系列｜ 60Hz ｜三相 T

性能表

型號	轉速 r/min	電流A 220-277V	電流A 380-480V	功率 kW	最大風量 m³/h	音壓 dB(A)	概重Ex-e kg	概重Ex-d kg
HCH-35-2T	3360	2.08	1.20	0.37	5,750	77	13	23
HCH-35-4T	1728	1.28	0.74	0.12	3,100	59	12	19
HCH-40-2T-1.5	3480	4.50	2.60	1.1	8,750	84	27	40
HCH-40-4T-0.33	1740	2.08	1.20	0.25	5,100	64	21	30
HCH-45-4T-0.5	1740	2.60	1.50	0.37	7,100	68	25	33
HCH-56-4T-0.75	1740	2.94	1.70	0.55	11,000	72	32	46
HCH-56-4T-1	1740	3.81	2.20	0.75	12,900	73	34	47
HCH-56-4T-1.5	1740	5.20	3.00	1.1	14,000	74	36	55
HCH-56-4T-2	1740	6.93	4.00	1.5	15,300	75	39	59
HCH-56-6T-0.33	1140	2.42	1.40	0.25	8,400	61	31	39
HCH-56-6T-0.5	1140	2.77	1.60	0.37	9,300	61	34	43
HCH-56-6T-0.75	1140	3.46	2.00	0.55	10,000	62	34	47
HCH-63-4T-1	1740	3.81	2.20	0.75	14,100	73	43	56
HCH-63-4T-1.5	1740	5.20	3.00	1.1	17,000	74	45	64
HCH-63-4T-2	1740	6.93	4.00	1.5	18,900	75	48	68
HCH-63-4T-3	1740	9.01	5.20	2.2	22,000	76	53	76
HCH-63-4T-4	1740	12.30	7.10	3	25,200	77	56	79
HCH-63-6T-0.5	1140	2.77	1.60	0.37	12,000	64	43	52
HCH-63-6T-0.75	1140	3.46	2.00	0.55	12,600	65	43	56
HCH-63-6T-1	1140	4.16	2.40	0.75	13,800	66	45	64
HCH-71-4T-1.5	1740	5.20	3.00	1.1	19,900	78	51	70
HCH-71-4T-2	1740	6.93	4.00	1.5	21,000	79	54	74
HCH-71-4T-3	1740	9.01	5.20	2.2	24,000	81	60	83
HCH-71-4T-4	1740	12.30	7.10	3	29,400	82	63	86
HCH-71-6T-0.75	1140	3.46	2.00	0.55	15,000	67	49	62
HCH-71-6T-1	1140	4.16	2.40	0.75	17,200	68	51	70
HCH-71-6T-1.5	1140	5.89	3.40	1.1	21,100	69	54	75
HCH-80-4T-3	1740	9.01	5.20	2.2	29,500	82	69	92
HCH-80-4T-4	1740	12.30	7.10	3	37,000	83	72	95
HCH-80-4T-5.5	1740	15.76	9.10	4	40,500	84	74	98
HCH-80-6T-1	1140	4.16	2.40	0.75	23,000	71	60	79
HCH-80-6T-1.5	1140	5.89	3.40	1.1	26,000	72	63	84
HCH-80-6T-2	1140	7.62	4.40	1.5	29,700	73	71	95
HCH-80-6T-3	1140	9.35	5.40	2.2	33,500	74	74	98
HCH-90-4T-4	1740	12.30	7.10	3	40,000	87	87	110
HCH-90-4T-5.5	1740	15.76	9.10	4	46,500	89	90	114
HCH-90-4T-7.5	1740	—	12.00	5.5	51,000	91	103	142
HCH-90-4T-10	1140	—	16.30	7.5	54,700	92	111	145
HCH-90-6T-2	1140	7.62	4.40	1.5	34,300	77	86	110
HCH-90-6T-3	1140	9.35	5.40	2.2	38,000	78	90	114
HCH-90-6T-4	1740	14.72	8.50	3	42,400	79	102	142
HCH-100-4T-7.5	1740	—	12.00	5.5	54,000	92	115	154
HCH-100-4T-10	1740	—	16.30	7.5	63,000	93	122	156
HCH-100-4T-15	1740	—	23.80	11	68,000	94	159	256
HCH-100-4T-20	1140	—	30.60	15	72,000	95	178	279
HCH-100-6T-3	1140	9.35	5.40	2.2	43,000	82	101	125
HCH-100-6T-4	1140	14.72	8.50	3	47,000	83	113	153
HCH-100-6T-5.5	1740	18.88	10.90	4	53,000	84	120	156

性能數據 HCH 與 HCT 共用（同轉子氣動）。重量兩欄為 Ex-e（增安型）／Ex-d（隔爆型）含馬達概重。大功率型（≥5.5hp）原廠僅列 380–480V 電流，220–277V 以「—」表示。

尺寸表（mm）

型號	ØA	ØB	ØC	ØD	E	F	ØJ	N
HCH-35-2	425	395	358	355	285	110	10	8×45°
HCH-35-4	425	395	358	355	257	110	10	8×45°
HCH-40-2	490	450	414	410	314	120	12	8×45°
HCH-40-4	490	450	414	410	305	120	12	8×45°
HCH-45-4	540	500	464	460	295	120	12	8×45°
HCH-45-6	540	500	464	460	295	120	12	8×45°
HCH-56-4	660	620	564	560	316–354	120	12	12×30°
HCH-56-6	660	620	564	560	298–316	120	12	12×30°
HCH-63-4	730	690	645	640	332–420	150	12	12×30°
HCH-63-6	730	690	645	640	332–340	150	12	12×30°
HCH-71-4	810	770	715	710	334–430	150	12	16×22°30'
HCH-71-6	810	770	715	710	323–360	150	12	16×22°30'
HCH-80-4	900	860	805	800	425–445	180	12	16×22°30'
HCH-80-6	900	860	805	800	360–445	180	12	16×22°30'
HCH-90-4	1015	970	906	900	430–465	180	12	16×22°30'
HCH-90-6	1015	970	906	900	430–465	180	12	16×22°30'
HCH-100-4	1115	1070	1006	1000	480–612	200	15	16×22°30'
HCH-100-6	1115	1070	1006	1000	440–503	200	15	16×22°30'

尺寸對應 Ex-e 版本。E（整體長度／含馬達深度）隨馬達功率不同，表列為該尺寸之範圍；精確值請依選定型號之原廠圖面。ØA 外框、ØD 內孔、F 深度、ØJ 鎖孔徑、N 鎖孔數×角度。

音功率頻譜 Lw(A)

單位 dB(A) ｜頻帶 Hz

各機型 63–8000 Hz 倍頻帶音功率頻譜 Lw(A) 詳見 SODECA 原廠技術型錄，或向常笙企業索取。頁面音壓值 dB(A) 已列於上方性能表。

量測方式：自由場、距風機兩倍尺寸加葉輪直徑處（最小 1.5 m）之音壓與音功率。

認證 Certification

II 2G Ex h IIB T3 Gb（Ex eb 增安） II 2G Ex h IIB Gb（Ex db 隔爆） II 2D Ex h IIIC T135°C Db（Ex tb 粉塵） EN 14986 防火花構造

ATEX 標示依 SODECA 原廠現行資料（採 Ex h 構造標示；馬達 Ex db 隔爆／Ex eb 增安／Ex tb 粉塵）。氣體群組 IIB、粉塵群組 IIIC。適用區域：氣體 2G（Zone 1）、粉塵 2D（Zone 21）。隔爆型溫度組別以原廠證書為準。
