HCDF型 方形壁掛式軸流機風機
SODECA HCDF 為符合 ATEX II 2G Ex db IIB T4 防爆規範之方框式軸流風機，採用方形法蘭固定結構，專為 Zone 1、Zone 2 爆炸性氣體環境設計。搭配鋁合金葉輪、IP55 防爆馬達及 EN 14986 防火花設計，適用於化工、石化、製程設備、設備機房及各類工業防爆通風排氣應用。
Specifications 產品說明
HCDF型 60HZ 方形壁掛式軸流機風機
ATEX II 2G Ex d 隔爆馬達 ｜ Zone 1 爆炸性氣體環境 · 壁掛式
ATEX II 2G Ex d IIB T4 60Hz 原生數據 三相 265/460V 含防護柵
產品說明

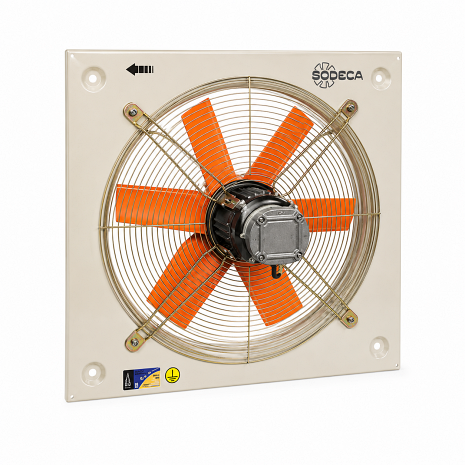

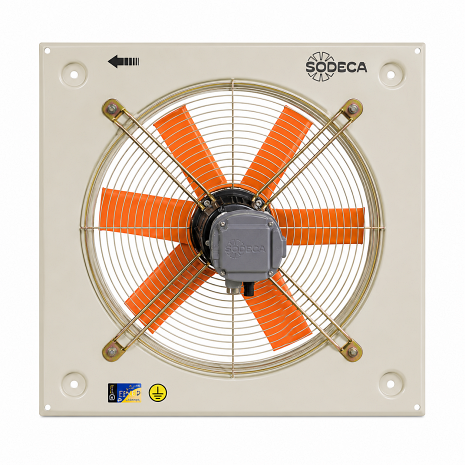

ATEX 認證方框壁掛式軸流抽風機，搭載隔爆型（Ex d）馬達，可於爆炸性氣體環境（Zone 1）運轉。方形鋼板框附防接觸護柵，適合牆面開口直接排風；鑄鋁葉輪、氣流方向由馬達至葉輪，葉輪區設鋁環符合 EN 14986 防火花標準。
- 鑄鋁葉輪，含防爆電纜固定頭
- 方形鋼板框，附防接觸護柵（UNE-EN ISO 12499）
- F 級馬達、滾珠軸承、IP55 防護
- 標準三相 265/460V 60Hz（其他電壓特訂）
- 190°C 聚酯樹脂無鐵份 ATEX 防蝕漆
關鍵規格
框型／安裝
方框壁掛
葉輪直徑
Ø25–56 cm
風量範圍
890–10,500 m³/h
電源
三相 265/460V 60Hz
極數
4 / 6 極
防爆認證
ATEX II 2G
本型號為 SODECA 原廠原生 60Hz 產品，下列數據直接採用原廠 60Hz 型錄，免風機定律換算、免特訂。爆炸性氣體環境之精確選型，請搭配 SODECA QuickFan 線上選型工具。
應用場域 Applications
壁掛式適合牆面開口直接排風，適用各類爆炸性氣體環境（ATEX II 2G / Zone 1）。
Semiconductor
半導體與電子廠
製程可燃氣體、溶劑蒸氣之局部排風
Chemical
化工與石化製程
反應區、儲槽區揮發性氣體排除
Paint & Coating
塗裝與噴漆作業區
油漆、稀釋劑等揮發性有機氣體（VOC）
Battery & ESS
電池與儲能廠房
電解液蒸氣、可燃氣體聚集區通風
Pharma & Lab
製藥與實驗室
乙醇類、可燃有機蒸氣環境排風
Printing & Ink
印刷與油墨製程
溶劑型油墨之揮發氣體排除
適用條件：ATEX II 2G、Zone 1 爆炸性氣體環境（IIB 氣體群組、溫度組別 T4）。實際適用性請依現場氣體種類、溫度組別與區域劃分評估選型。
型號編碼 Order code
依系列、葉輪直徑、極數／相數與頻率組成，方便工程選型與規格比對。
HCDF
－
45
－
4T
－
60Hz
Series
HCDF
方框壁掛軸流防爆抽風機系列
Impeller Size
25 – 56
葉輪直徑（cm）：25 / 31 / 35 / 40 / 45 / 50 / 56
Poles / Phase
4T / 6T
4 或 6 極；T 代表三相電源
Frequency
60Hz
原廠 60Hz 性能數據
選型提示：HCDF-45-4T-60Hz 表示 HCDF 系列、45 cm 葉輪、4 極三相馬達、60Hz 電源規格。實際選型仍需依風量、靜壓、噪音、安裝空間與 ATEX 區域條件確認。
技術規格 Technical characteristics
HCDF 方框系列 ｜ 60Hz ｜ 三相 T
性能表
| 型號 | 轉速 r/min | 電流 A 220–277V | 電流 A 380–480V | 功率 kW | 最大風量 m³/h | 音壓 dB(A) | 概重 kg |
|---|---|---|---|---|---|---|---|
| HCDF-25-4T | 1644 | 0.78 | 0.45 | 0.09 | 890 | 51 | 6.5 |
| HCDF-31-4T | 1644 | 0.78 | 0.45 | 0.09 | 1,700 | 54 | 7.5 |
| HCDF-35-4T | 1644 | 0.78 | 0.45 | 0.09 | 2,950 | 58 | 8.5 |
| HCDF-40-4T | 1704 | 1.3 | 0.75 | 0.25 | 4,400 | 63 | 12.5 |
| HCDF-45-4T | 1704 | 1.3 | 0.75 | 0.25 | 6,450 | 66 | 14.5 |
| HCDF-45-6T | 1110 | 0.95 | 0.55 | 0.12 | 5,200 | 57 | 14.5 |
| HCDF-50-4T | 1668 | 1.73 | 1 | 0.37 | 8,600 | 69 | 16.5 |
| HCDF-50-6T | 1104 | 1.56 | 0.9 | 0.18 | 6,300 | 59 | 16 |
| HCDF-56-4T | 1668 | 3.08 | 1.78 | 0.55 | 10,500 | 72 | 36.5 |
| HCDF-56-6T | 1092 | 1.59 | 0.92 | 0.25 | 8,400 | 63 | 30.5 |
尺寸表（mm）
| 型號 | A | B | ØC | ØD | E | G | H | ØI | ØJ |
|---|---|---|---|---|---|---|---|---|---|
| HCDF-25-4T | 330 | 275 | 262 | 260 | 275 | 11 | 56 | 110 | 8.5 |
| HCDF-31-4T | 400 | 336 | 310.5 | 308 | 285 | 11 | 65 | 110 | 10.5 |
| HCDF-35-4T | 465 | 390 | 362.5 | 360 | 296 | 11 | 76 | 110 | 10.5 |
| HCDF-40-4T | 532 | 452 | 412.5 | 410 | 335 | 11 | 98 | 136 | 10.5 |
| HCDF-45-4T | 596 | 504 | 462.5 | 460 | 331 | 11 | 105 | 136 | 10.5 |
| HCDF-45-6T | 596 | 504 | 462.5 | 460 | 338 | 11 | 105 | 136 | 10.5 |
| HCDF-50-4T | 665 | 562 | 516.5 | 514 | 345 | 11 | 115 | 136 | 10.5 |
| HCDF-56-4T | 710 | 630 | 563 | 560 | 397 | 15 | 115 | — | 10.5 |
| HCDF-56-6T | 710 | 630 | 563 | 560 | 386 | 15 | 115 | — | 10.5 |
HCDF-50-6T 尺寸未列於原廠 60Hz 型錄，請洽詢；HCDF-56 系列無 ØI 標註。
音功率頻譜 Lw(A)
單位 dB(A) ｜ 頻帶 Hz
| 型號 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
|---|---|---|---|---|---|---|---|---|
| HCDF-25-4T | 22 | 37 | 56 | 55 | 56 | 55 | 50 | 41 |
| HCDF-31-4T | 25 | 40 | 59 | 58 | 59 | 58 | 53 | 44 |
| HCDF-35-4T | 29 | 44 | 63 | 62 | 63 | 62 | 57 | 48 |
| HCDF-40-4T | 34 | 49 | 68 | 67 | 68 | 67 | 62 | 53 |
| HCDF-45-4T | 37 | 52 | 71 | 70 | 71 | 70 | 65 | 56 |
| HCDF-45-6T | 28 | 43 | 62 | 61 | 62 | 61 | 56 | 47 |
| HCDF-50-4T | 43 | 57 | 76 | 76 | 77 | 75 | 71 | 62 |
| HCDF-56-4T | 46 | 60 | 79 | 79 | 80 | 78 | 74 | 65 |
| HCDF-56-6T | 37 | 51 | 70 | 70 | 71 | 69 | 65 | 56 |
HCDF-50-6T 音功率未列於原廠型錄。量測方式：自由場、距風機兩倍尺寸加葉輪直徑處（最小 1.5 m）之音壓與音功率。
認證 Certification
ATEX II 2G Ex d IIB T4 公告機構 LOM（0163） EN 14986 防火花構造 UNE-EN ISO 12499 防護柵
ATEX 標示依 SODECA 原廠 60Hz 型錄；氣體群組以 IIB 為準。適用區域：Category 2、Zone 1 爆炸性氣體環境。
