HDF型 圓形式軸流風機
SODECA HDF 為符合 ATEX II 2G Ex db IIB T4 防爆規範之圓形軸流風機，專為 Zone 1、Zone 2 爆炸性氣體環境設計。採用鋁合金葉輪、IP55 防爆馬達與 EN 14986 防火花結構，提供安全、可靠且高效率的工業通風解決方案，適用於化工、石化、製程設備及各類危險區域通風排氣系統。
Specifications 產品說明
HDF 60HZ 圓形式軸流風機
ATEX II 2G Ex d 隔爆馬達 ｜ Zone 1 爆炸性氣體環境專用
ATEX II 2G Ex d IIB T4 60Hz 原生數據 三相 380–480V LOM 0163 認證機構
產品說明

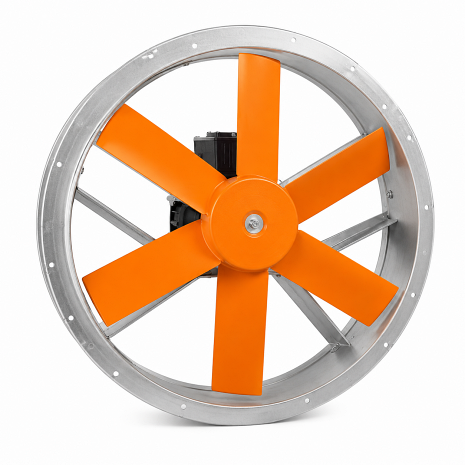

ATEX 認證圓框軸流抽風機，搭載隔爆型（Ex d）馬達，可於爆炸性氣體環境（Zone 1）運轉。鑄鋁葉輪、氣流方向由馬達至葉輪；鋼板支撐環於葉輪區設鋁環，符合 EN 14986 防火花標準。
- 鑄鋁葉輪，含防爆電纜固定頭
- F 級馬達、滾珠軸承、IP55 防護
- 多電壓設計：220/380、254/440、265/460、277/480V 60Hz
- 190°C 聚酯樹脂無鐵份 ATEX 防蝕漆
關鍵規格
框型／安裝
圓框法蘭
葉輪直徑
Ø63–90 cm
風量範圍
12,400–48,200 m³/h
電源
三相 380–480V 60Hz
極數
4 / 6 極
防爆認證
ATEX II 2G
本型號為 SODECA 原廠原生 60Hz 產品，下列數據直接採用原廠 60Hz 型錄，免風機定律換算、免特訂。爆炸性氣體環境之精確選型，請搭配 SODECA QuickFan 線上選型工具。
應用場域 Applications
適用各類爆炸性氣體環境（ATEX II 2G / Zone 1）之強制排風。
Semiconductor
半導體與電子廠
製程可燃氣體、溶劑蒸氣之廠房排風
Chemical
化工與石化製程
反應區、儲槽區揮發性氣體排除
Paint & Coating
塗裝與噴漆作業區
油漆、稀釋劑等揮發性有機氣體（VOC）
Battery & ESS
電池與儲能廠房
電解液蒸氣、可燃氣體聚集區通風
Pharma & Lab
製藥與實驗室
乙醇類、可燃有機蒸氣環境排風
Printing & Ink
印刷與油墨製程
溶劑型油墨之揮發氣體排除
適用條件：ATEX II 2G、Zone 1 爆炸性氣體環境（IIB 氣體群組、溫度組別 T4）。實際適用性請依現場氣體種類、溫度組別與區域劃分評估選型。
型號編碼 Order code
依系列、葉輪直徑、極數／相數與頻率組成，方便工程選型與規格比對。
HDF
－
63
－
4T
－
60Hz
Series
HDF
圓框軸流防爆抽風機系列
Impeller Size
63 / 71 / 80 / 90
葉輪直徑，單位為 cm
Poles / Phase
4T / 6T
4 或 6 極；T 代表三相電源
Frequency
60Hz
原廠 60Hz 性能數據
選型提示：HDF-63-4T-60Hz 表示 HDF 系列、63 cm 葉輪、4 極三相馬達、60Hz 電源規格。實際選型仍需依風量、靜壓、噪音、安裝空間與 ATEX 區域條件確認。
技術規格 Technical characteristics
HDF 圓框系列 ｜ 60Hz ｜ 三相 T
性能表
| 型號 | 轉速 r/min | 電流 A 220–277V | 電流 A 380–480V | 功率 kW | 最大風量 m³/h | 音壓 dB(A) | 概重 kg |
|---|---|---|---|---|---|---|---|
| HDF-63-4T | 1698 | 4.5 | 2.6 | 1.1 | 15,100 | 76 | 49 |
| HDF-63-6T | 1086 | 2.37 | 1.37 | 0.37 | 12,400 | 64 | 36.5 |
| HDF-71-4T | 1680 | 5.2 | 3 | 1.1 | 20,000 | 79 | 52 |
| HDF-71-6T | 1080 | 3.29 | 1.9 | 0.55 | 13,800 | 67 | 43 |
| HDF-80-4T | 1680 | 13.86 | 8 | 3 | 34,100 | 83 | 76 |
| HDF-80-6T | 1092 | 5.89 | 3.4 | 1.1 | 20,200 | 72 | 65.5 |
| HDF-90-4T | 1680 | 15.42 | 8.9 | 4 | 48,200 | 89 | 87 |
| HDF-90-6T | 1104 | 7.45 | 4.3 | 1.5 | 30,000 | 77 | 83 |
尺寸表（mm）
| 型號 | ØA | ØB | ØC | D | E | F | ØJ | N（固定孔） |
|---|---|---|---|---|---|---|---|---|
| HDF-63-4T | 730 | 690 | 645 | 640 | 370 | 150 | 12 | 12×30° |
| HDF-63-6T | 730 | 690 | 645 | 640 | 330 | 150 | 12 | 12×30° |
| HDF-71-4T | 810 | 770 | 715 | 710 | 349 | 150 | 12 | 16×22°30′ |
| HDF-71-6T | 810 | 770 | 715 | 710 | 323 | 150 | 12 | 16×22°30′ |
| HDF-80-4T | 900 | 860 | 805 | 800 | 421 | 180 | 12 | 16×22°30′ |
| HDF-80-6T | 900 | 860 | 805 | 800 | 371 | 180 | 12 | 16×22°30′ |
| HDF-90-4T | 1015 | 970 | 906 | 900 | 457 | 180 | 15 | 16×22°30′ |
| HDF-90-6T | 1015 | 970 | 906 | 900 | 415 | 180 | 15 | 16×22°30′ |
音功率頻譜 Lw(A)
單位 dB(A) ｜ 頻帶 Hz
| 型號 | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 |
|---|---|---|---|---|---|---|---|---|
| HDF-63-4T | 52 | 66 | 85 | 85 | 86 | 84 | 80 | 71 |
| HDF-63-6T | 40 | 54 | 73 | 73 | 74 | 72 | 68 | 59 |
| HDF-71-4T | 56 | 76 | 84 | 89 | 91 | 88 | 81 | 70 |
| HDF-71-6T | 44 | 64 | 72 | 77 | 79 | 76 | 69 | 58 |
| HDF-80-4T | 60 | 80 | 88 | 93 | 95 | 92 | 85 | 74 |
| HDF-80-6T | 49 | 69 | 77 | 82 | 84 | 81 | 74 | 63 |
| HDF-90-4T | 67 | 88 | 95 | 100 | 103 | 99 | 92 | 81 |
| HDF-90-6T | 55 | 76 | 83 | 88 | 91 | 87 | 80 | 69 |
量測方式：自由場、距風機兩倍尺寸加葉輪直徑處（最小 1.5 m）之音壓與音功率。
認證 Certification
ATEX II 2G Ex d IIB T4 公告機構 LOM（0163） EN 14986 防火花構造
ATEX 標示依 SODECA 原廠 60Hz 型錄；氣體群組以 IIB 為準。適用區域：Category 2、Zone 1 爆炸性氣體環境。
