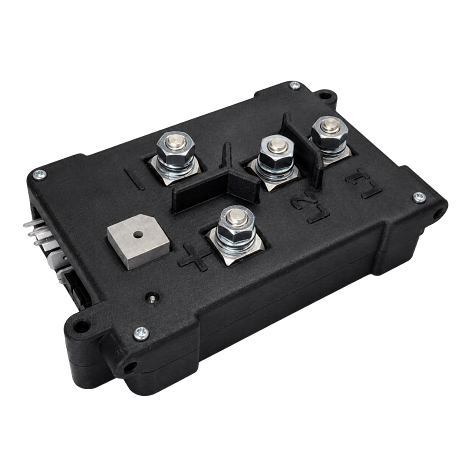

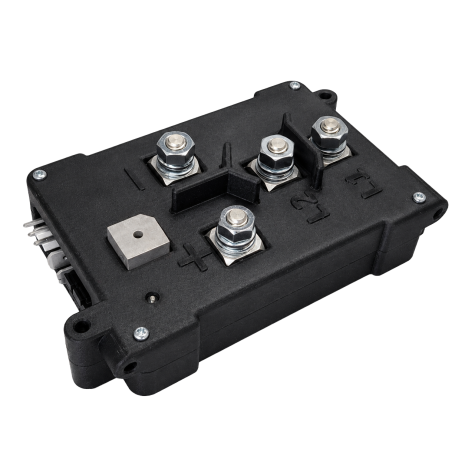

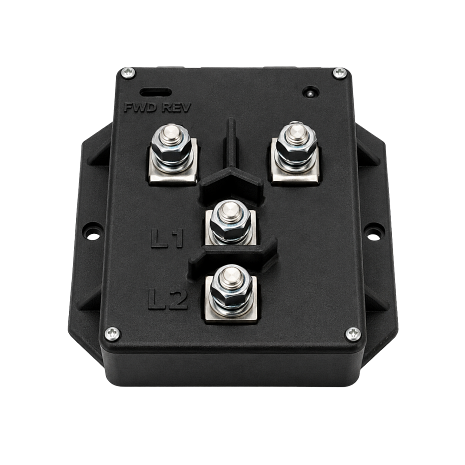

AMETEK SSFR 系列｜75A/100A 固態繼電器 (雙向控制)
AMETEK SSFR-75 與 SSFR-100 系列固態接觸器 (Solid State Contactors) 專為高頻率、嚴苛環境下的雙向電流切換設計。採無接點半導體技術，壽命高達百萬次以上，且具備 IP67 高防護等級與多重過載保護。特別適用於物料搬運設備、船用升降機及 PWM 馬達速度控制，為您的自動化設備提供最高可靠度。
Specifications 產品說明
產品核心定位｜智慧型固態正反轉切換
⚡ 無接點設計 零電弧產生，降低機械磨耗與接點失效風險。
🛡️ 內建多重保護 過電壓、低電壓、反接電池與過電流防護。
🚦 LED 狀態指示 綠燈：正常 / 方向，紅燈：異常 / 過載。
🔄 最佳應用 高頻率 DC 馬達正反轉與 PWM 速度控制。
產品亮點 Feature Cards
① 無接點固態切換 採用半導體切換電流訊號，沒有機械接點吸合與釋放磨耗，適合高頻率切換與長壽命需求。
② 無電弧，適合嚴苛環境 沒有機械接點開閉產生電弧，對火花風險、可燃氣體或封閉設備空間更友善。
③ 支援 PWM 馬達速度控制 可搭配 PWM Control Signals，用於 DC 馬達速度控制與正反轉控制整合。
④ 內建智慧保護 具 Over Voltage、Under Voltage、Reverse Battery、Over Current Protection，協助避免馬達在不安全條件下運轉。
⑤ 雙色 LED 狀態診斷 透過 LED 顏色與閃爍 Duty 判讀方向與異常狀態，方便工程師現場除錯。 綠燈：Forward / Reverse 紅燈：電壓異常 / 過載
⑥ 不需外加散熱片 原廠列出 No Heat Sink Required，有助於降低機構整合複雜度與安裝空間需求。
典型應用 Applications
↔️ 雙向馬達控制 Bi-Directional Motor Control，用於正轉 / 反轉 DC 馬達控制。
📦 物料搬運設備 Material Handling，適合搬運車、升降平台、移動設備等 DC 動力控制。
⚓ 船用升降機 Boat Lifts，IP67 與密封灌封設計適合潮濕或戶外環境。
〽️ PWM 速度控制 Motor Speed Control Using PWM，適合需要速度控制與正反轉控制整合的系統。
核心規格表 Specifications
| 分類 | 項目 | SSFR 規格 | 工程選型說明 |
|---|---|---|---|
| Configuration | 控制形式 | Bi-directional | 適用正轉 / 反轉馬達控制。 |
| Output | I Thermal | 80A @ 50°C | 熱電流額定，需依環境溫度與負載條件確認。 |
| Output | Resistive / Inductive Load | 80A @ 14.4VDC MAX | 感性負載需確認馬達啟動與堵轉條件。 |
| Output | Inrush | 225A @ 55°C | 需確認馬達啟動瞬間湧浪電流。 |
| Output | Max On-state Resistance | 1.65 mΩ | 低導通電阻，有助降低導通損耗。 |
| Input | Operating Voltage | 8.5–14.4VDC | 適合 12V DC 系統。 |
| Input | FWD / REV Input Voltage | 70% Min. | 控制訊號需達操作電壓 70% 以上。 |
| Electrical Life | Cycles | > 1M | 超過一百萬次操作壽命。 |
| Other | Temperature / IP Code | -40°C to 50°C / IP67 | 適合戶外、潮濕或嚴苛環境。 |
※ SSFR 適用 12V DC 系統，實際選型需確認馬達啟動電流、控制訊號、工作溫度與安裝環境。
智慧保護與 LED 狀態指示
內建保護模式
Over Voltage Under Voltage Reverse Battery Over Current ISO Load Dump
Bi-Color Status LED 判讀
Forward：Green，90% Duty On
Reverse：Green，20% Duty On
High / Low Battery：Red Flash
Over Current：Red，100% Duty On

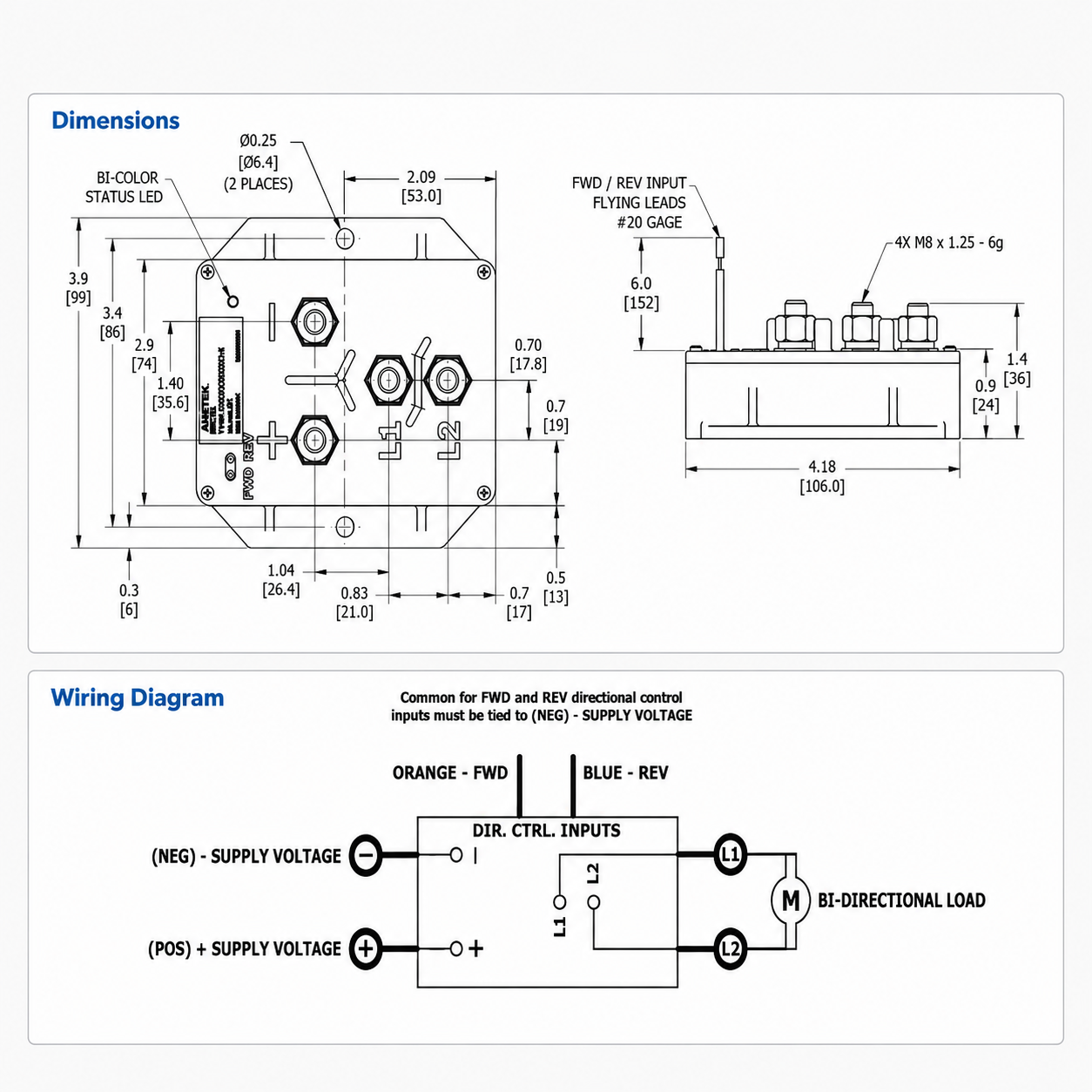

接線與尺寸圖 Wiring / Dimensions
SSFR 使用 FWD / REV directional control inputs，並標示 POS / NEG supply voltage、bi-directional load 與 L1 / L2 端子。建議放置原廠接線圖與尺寸圖，方便工程師確認端子配置、安裝孔距與外形尺寸。
※ 點擊圖片可另開視窗放大檢視接線圖與尺寸圖。
工程選型確認重點
1. 確認系統電壓 Operating Voltage 為 8.5–14.4VDC，適用 12V 系統；若為 24V / 36V / 48V，需另行確認合適系列。
2. 確認馬達啟動電流 需確認馬達 Inrush、堵轉條件與 Over Current >130A ±20% / 500mS 是否符合設備需求。
3. 確認控制訊號 FWD / REV Input Voltage 需達 Operating Voltage 的 70% 以上，PWM 控制需確認控制器輸出條件。
4. 確認安裝環境 IP67、Potted Housing、Integral Bracket，端子扭力 M6 建議不超過 52 in-lb。
