Q/V系列 馬達編碼器
產品特點
高解析度： 解析度範圍從1000到5000
頻率： 最高可達500 kHz
堅固耐用： 採用堅固的機械設計，適用於高溫環境
多種配置： 可搭配不同馬達，滿足多樣化需求
Specifications 產品說明

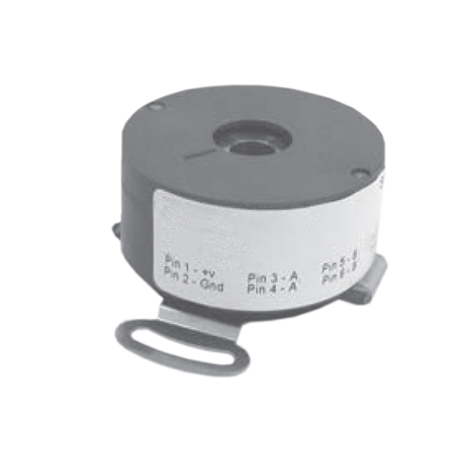

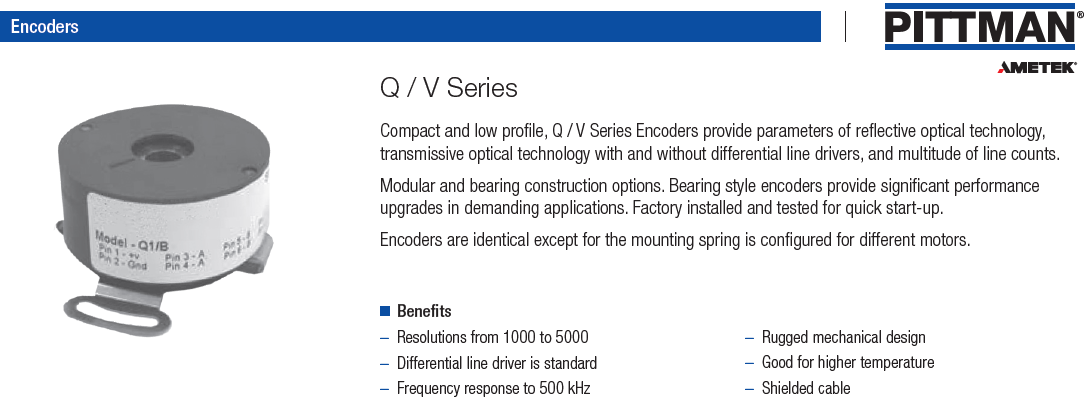

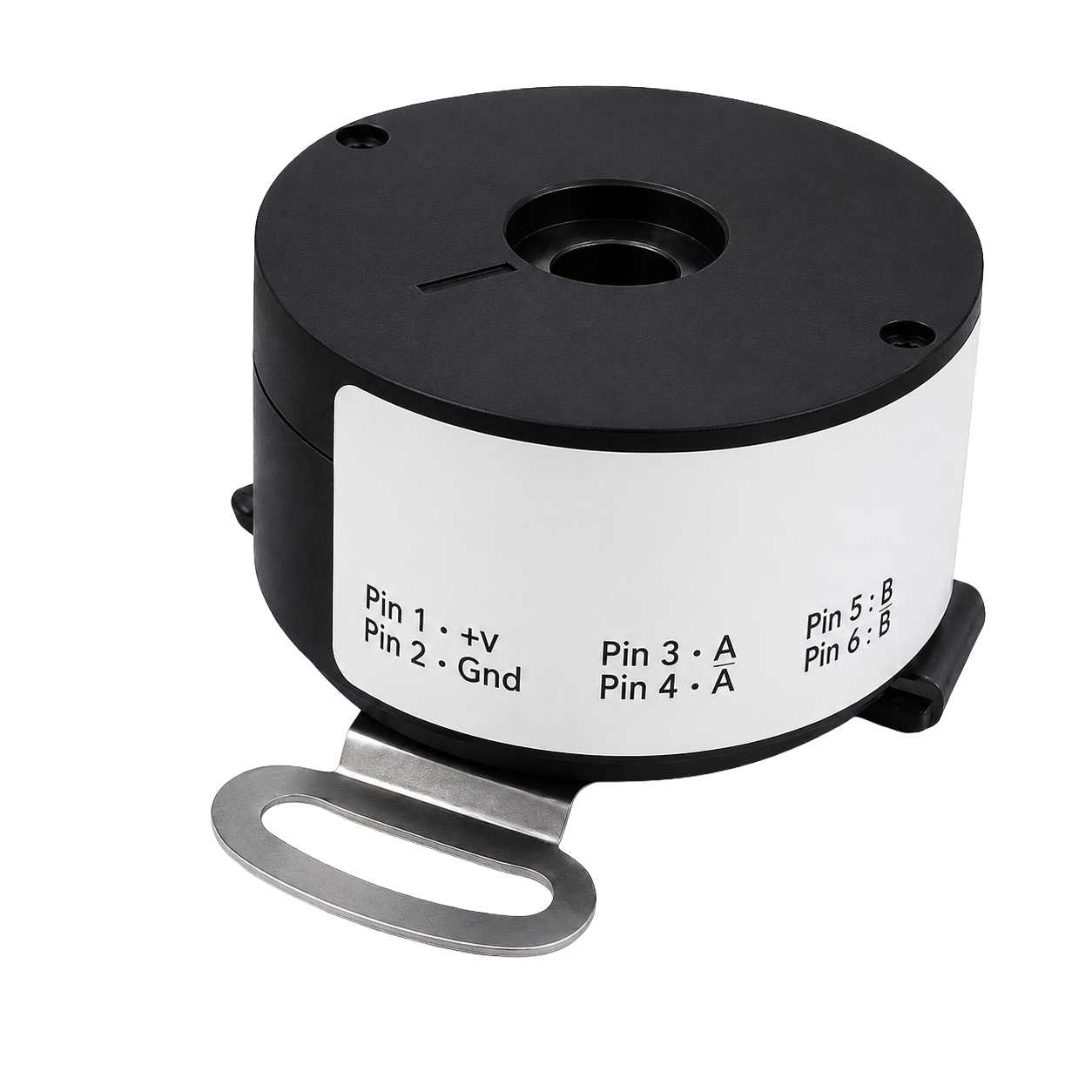

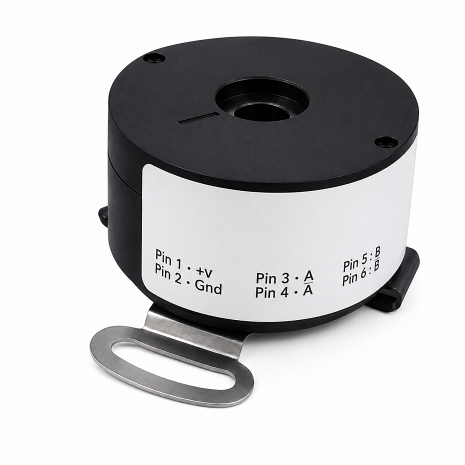

AMETEK Pittman® Q / V Series Encoders｜高性能增量型編碼器
Q / V Series 為 compact and low profile 高性能增量型光學編碼器，提供 transmissive optical technology、bearing construction options、差動線驅動與多種 line counts。Q 系列與 V 系列規格相同，差異在於 mounting spring 依不同馬達安裝配置。

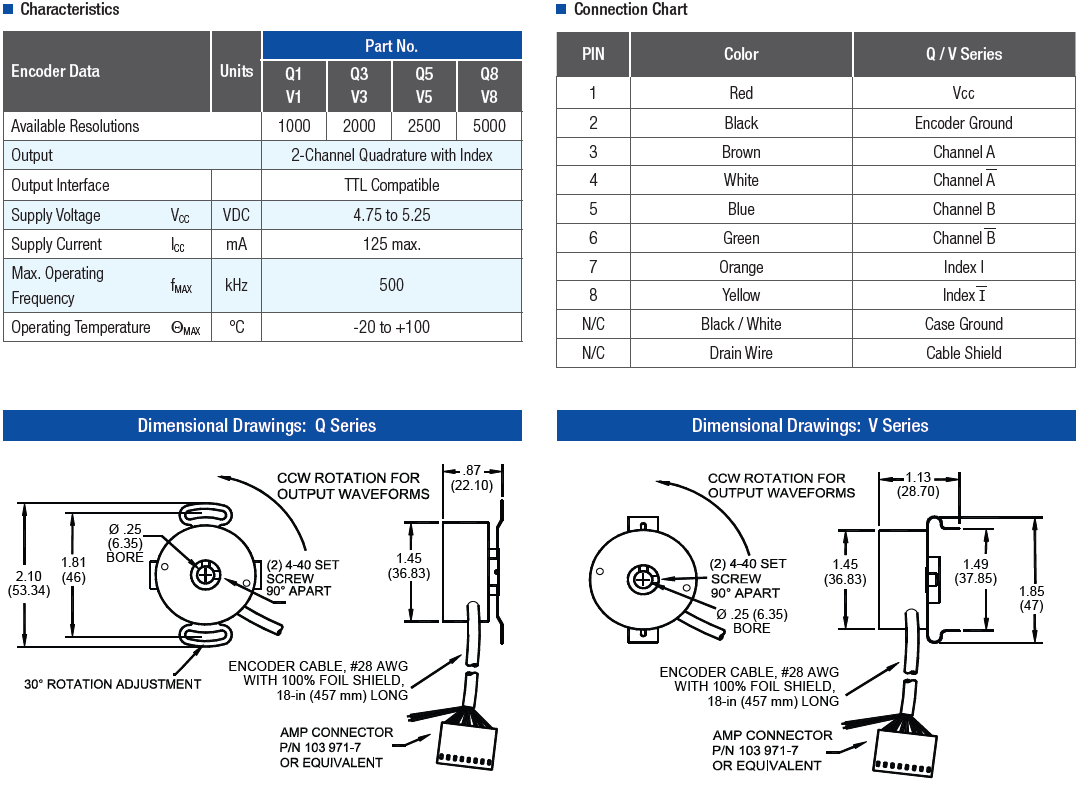

Specifications｜主要規格參數
Q / V Series 的核心選型重點在於解析度、輸出訊號、供電條件、最高操作頻率與使用溫度。此系列提供 2-Channel Quadrature with Index，且 differential line driver 為標準配置；適合需要穩定 A/B 相與 Index 參考訊號的伺服回授、速度控制與定位控制。Q 與 V 規格值相同，主要差異為 mounting spring 對應不同馬達安裝配置。
| Encoder Data | 工程選型說明 | Units | Q1 / V1 | Q3 / V3 | Q5 / V5 | Q8 / V8 |
|---|---|---|---|---|---|---|
| Available Resolutions | 每轉線數，影響控制器計數頻率與定位解析度。 | Lines | 1000 | 2000 | 2500 | 5000 |
| Output | A/B 相位差輸出並含 Index，適合位置與原點參考。 | - | 2-Channel Quadrature with Index | |||
| Output Interface | 控制器輸入端需支援 TTL compatible encoder signal。 | - | TTL Compatible | |||
| Supply Voltage VCC | 系統需提供穩定 5V 等級電源。 | VDC | 4.75 to 5.25 | |||
| Supply Current ICC | 電源容量設計依據。 | mA | 125 max. | |||
| Max. Operating Frequency fmax | 高解析度與高轉速時需確認控制器可接收頻率。 | kHz | 500 | |||
| Operating Temperature θmax | 適合較高溫度的工業設備環境。 | °C | -20 to +100 | |||
註：以上規格值依 25°C ambient temperature 條件整理；實際應用請依馬達型號、控制器輸入規格、線長與環境溫度確認。

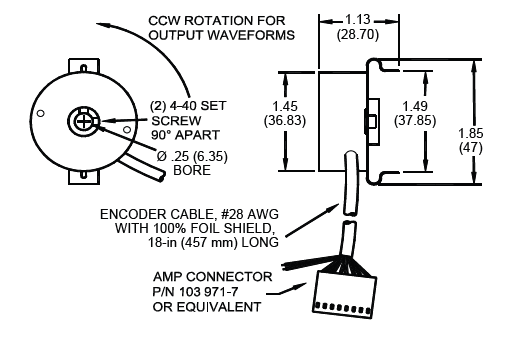

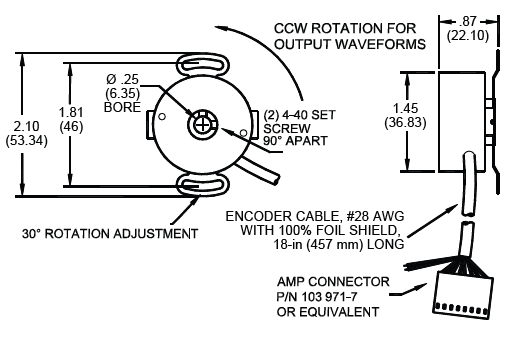

Dimensional Drawings｜尺寸圖與安裝端面
Q Series 與 V Series 尺寸圖需分開放置，兩者安裝彈片配置不同。電纜為 #28 AWG、100% foil shield、18 in (457 mm) long；孔徑為 Ø 0.25 in (6.35 mm)。
Connection Chart｜接腳配置
以下為 Q / V Series 8-PIN 接線表。A / B / Index 的反相信號以橫線標示；N/C 接點為機殼接地與電纜屏蔽用途，實際接地方式請依控制器與設備接地規劃確認。
| PIN | Color｜顏色 | Function｜功能 | 工程說明 |
|---|---|---|---|
| 1 | Red｜紅 | Vcc | 編碼器供電正端 |
| 2 | Black｜黑 | Encoder Ground | 編碼器訊號地 |
| 3 | Brown｜棕 | Channel A | A 相輸出 |
| 4 | White｜白 | Channel Ā | A 相反相輸出 |
| 5 | Blue｜藍 | Channel B | B 相輸出 |
| 6 | Green｜綠 | Channel B̄ | B 相反相輸出 |
| 7 | Orange｜橘 | Index I | Index 原點參考訊號 |
| 8 | Yellow｜黃 | Index Ī | Index 反相訊號 |
| N/C | Black / White｜黑白 | Case Ground | 機殼接地 |
| N/C | Drain Wire｜屏蔽線 | Cable Shield | 電纜屏蔽 |

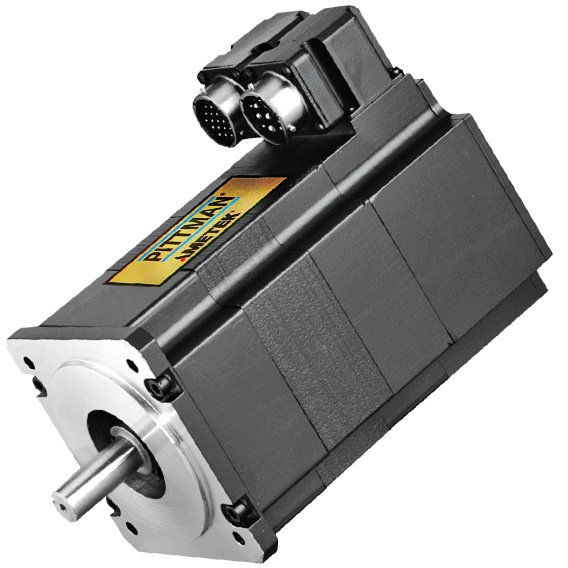

Compatible Motors｜相容馬達
Q / V Series Encoder 需搭配相容 AMETEK Pittman 馬達進行選型、安裝與測試，不建議作為單獨零件銷售。以下保留產品圖片區，方便後續放入馬達圖或系列示意圖。
需要 Q / V Series Encoder 選型支援？
常笙企業 MOVER CTC 可協助確認 AMETEK Haydon Kerk Pittman Q / V Series Encoder 與 EC057A、EA090A 等相容馬達的安裝配置、解析度、控制器接線與報價交期。
