E30系列 馬達編碼器

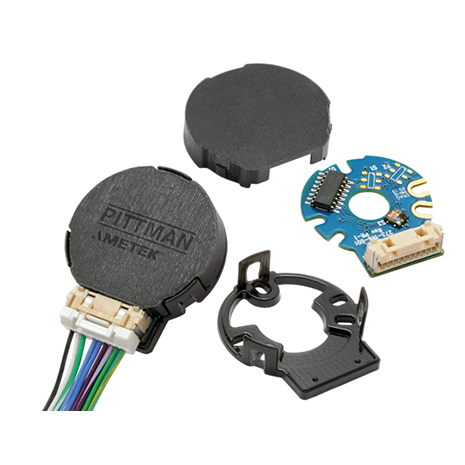

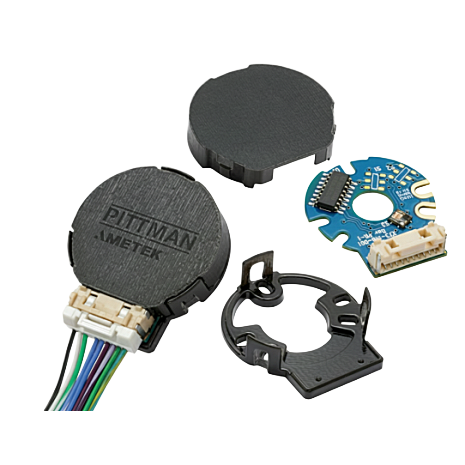

E30C 和 E30D 光學增量編碼器，尺寸僅30MM x 8MM，提供多種配置，適用於大批量 OEM 精密運動控制應用。
產品特點
高解析度： 解析度範圍從200至2048
頻率： 最高可達220kHz。
低功耗： 工作電壓5V，最大電流20mA。
多種輸出選項： TTL quadrature輸出，可選差分線驅動器。
耐用性： 工作溫度範圍廣，可達-20°C至+85°C。
產品特點
高解析度： 解析度範圍從200至2048
頻率： 最高可達220kHz。
低功耗： 工作電壓5V，最大電流20mA。
多種輸出選項： TTL quadrature輸出，可選差分線驅動器。
耐用性： 工作溫度範圍廣，可達-20°C至+85°C。
Specifications 產品說明
常笙企業｜AMETEK Pittman® 馬達編碼器
Optical Incremental Encoder｜E30C / E30D

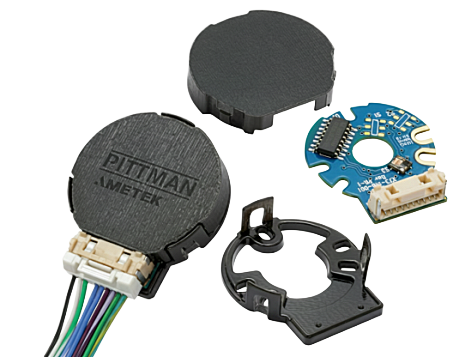

AMETEK Pittman® E30 Series Encoders
E30 系列為 30mm compact and low profile 光學增量型編碼器，提供 2-channel / 3-channel quadrature、Index、TTL compatible output、差動線驅動選配與 10-pin MOLEX 鎖定連接器，適合 OEM 精密運動控制、醫療設備、實驗室儀器與工業自動化回授應用。
200–2048 CPR
TTL Compatible
4.5–5.5 VDC
Up to 220 kHz
E30C / E30D Optical Incremental Encoder

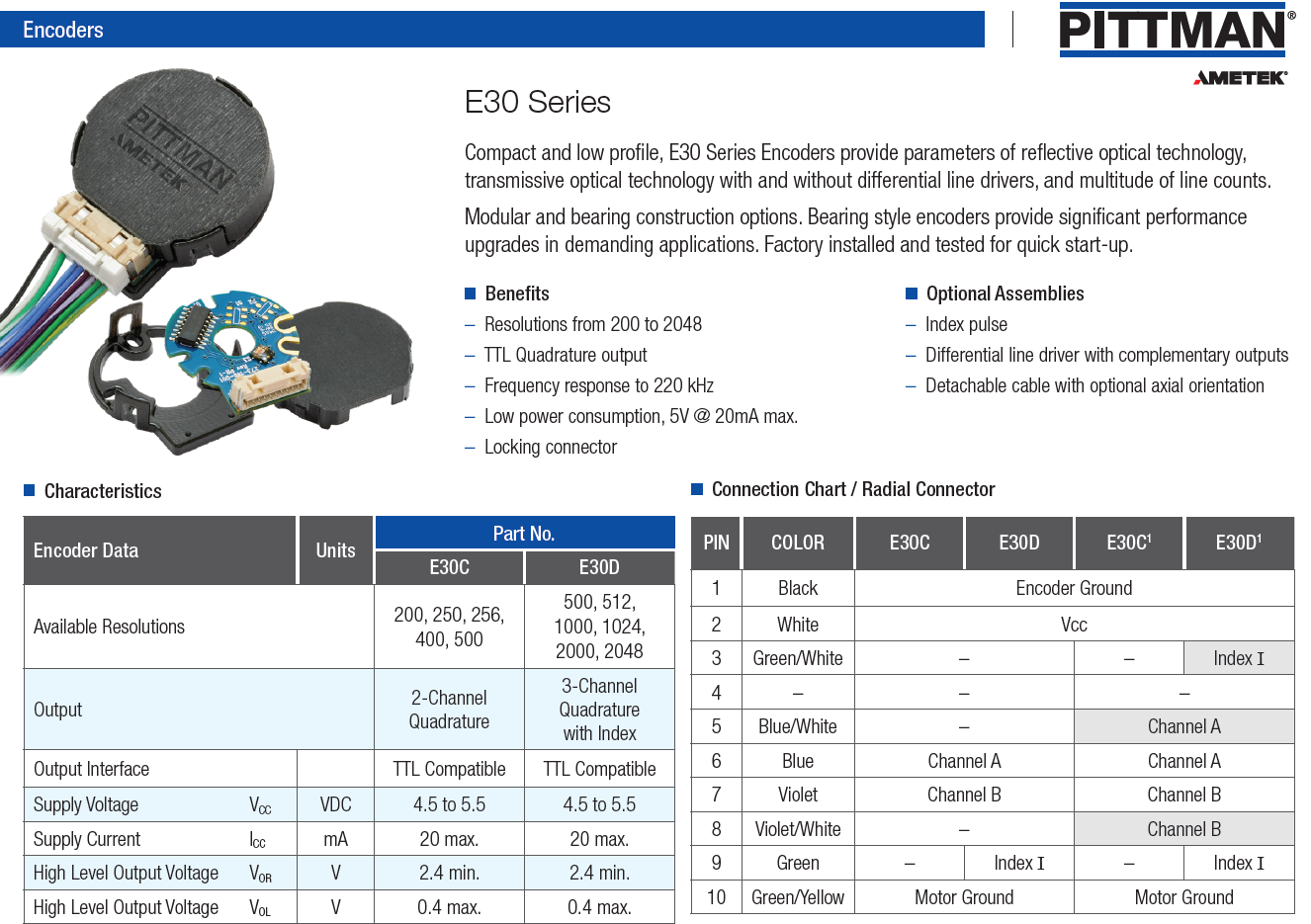

Characteristics｜主要規格參數
E30C 為 2-Channel Quadrature 回授；E30D 為 3-Channel Quadrature with Index。最高操作頻率會依解析度 CPR 不同而變化，選型時需同步確認控制器可接受的 Encoder input frequency。
| Encoder Data | Symbol | Units | Part No. | |
|---|---|---|---|---|
| E30C型 | E30D型 | |||
| Available Resolutions | - | CPR | 200, 250, 256, 400, 500 | 500, 512, 1000, 1024, 2000, 2048 |
| Output | - | - | 2-Channel Quadrature | 3-Channel Quadrature with Index |
| Output Interface | - | - | TTL Compatible | TTL Compatible |
| Supply Voltage | VCC | VDC | 4.5 to 5.5 | 4.5 to 5.5 |
| Supply Current | ICC | mA | 20 max. | 20 max. |
| High Level Output Voltage | VOH | V | 2.4 min. | 2.4 min. |
| Low Level Output Voltage | VOL | V | 0.4 max. | 0.4 max. |
| Max. Operating Frequency | fMAX | kHz | 40 (200–500 CPR) | 55 (500–512 CPR) 110 (1000–1024 CPR) 220 (2000–2048 CPR) |
| Operating Temperature | ΘMAX | °C | -20 to +85 | -20 to +85 |
| Encoder Weight (Mass) | WE | oz | 0.2 | 0.2 |
| g | 5.6 | 5.6 | ||

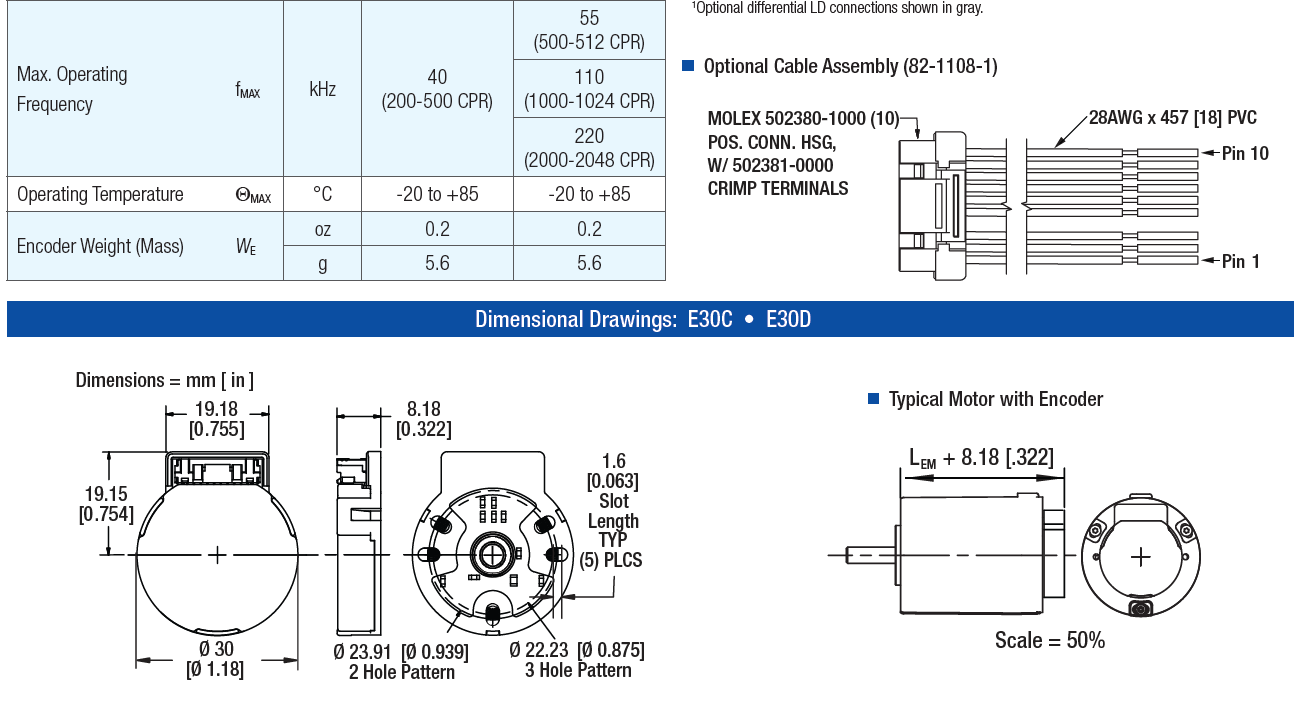

Dimensional Drawings｜尺寸圖與安裝端面

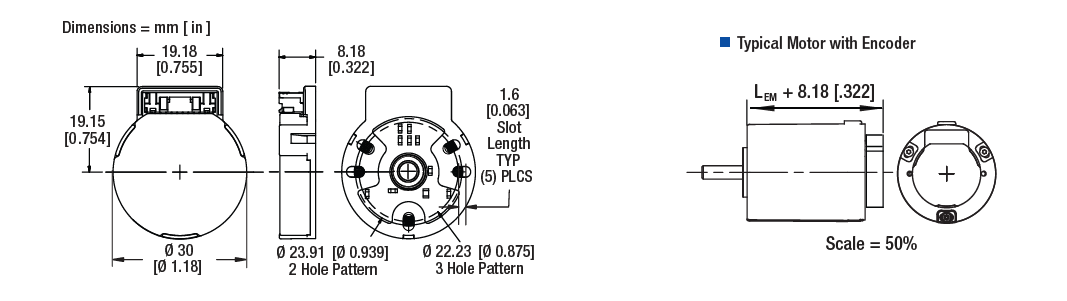

Dimensional Drawings: E30C型 ・ E30D型
尺寸單位：mm [in]。E30 Series 為 Ø30mm 低剖面編碼器，圖中包含 E30C / E30D 安裝端面、Pin 方向與 Typical Motor with Encoder 組裝長度示意。
Connection Chart｜10-pin MOLEX 接線資訊
| PIN | Color | E30C型 | E30D型 | E30C1型 | E30D1 型 |
|---|---|---|---|---|---|
| 1 | Black | Encoder Ground | |||
| 2 | White | Vcc | |||
| 3 | Green/White | — | — | — | Index Ī |
| 4 | — | — | |||
| 5 | Blue/White | — | — | Channel Ā | Channel Ā |
| 6 | Blue | Channel A | Channel A | Channel A | Channel A |
| 7 | Violet | Channel B | Channel B | Channel B | Channel B |
| 8 | Violet/White | — | — | Channel B̄ | Channel B̄ |
| 9 | Green | — | Index I | — | Index I |
| 10 | Green/Yellow | Motor Ground | |||
Optional differential LD connections shown in gray. 實際接線請依最終訂購組態、控制器輸入型式、線材方向與差動版本確認。
Compatible Motors｜相容馬達

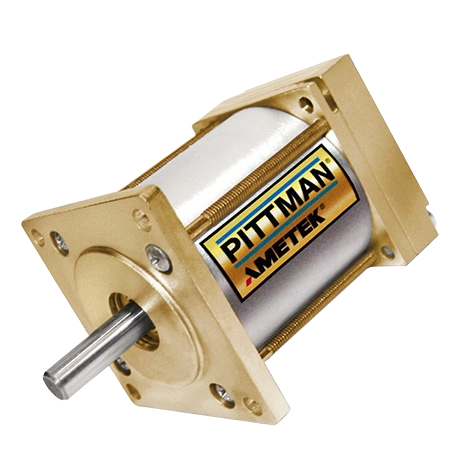

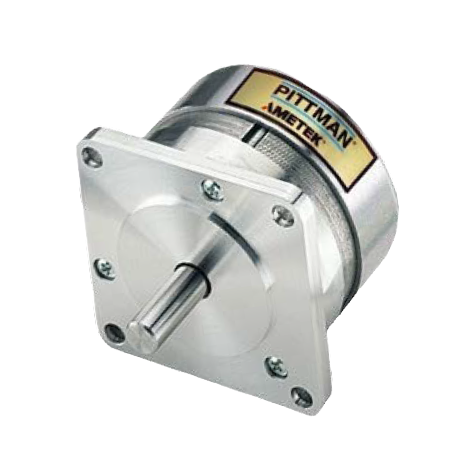

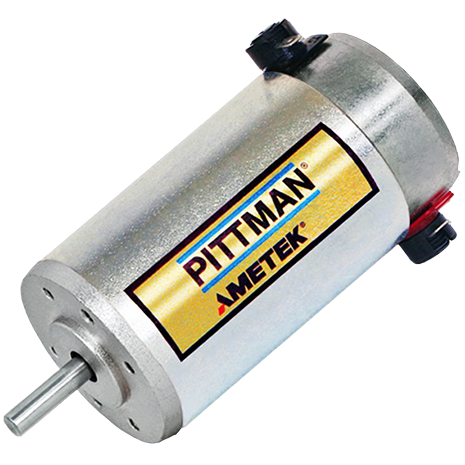

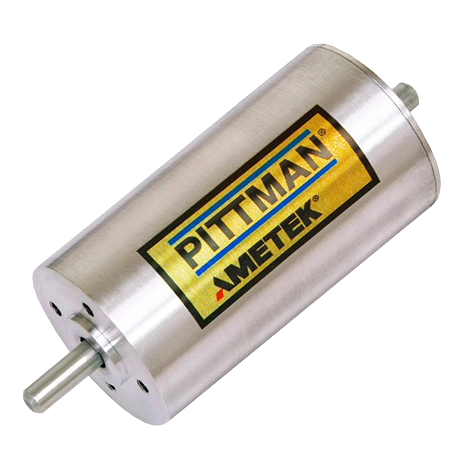

E30 Series Encoders 可與 Pittman 有刷 / 無刷馬達整合，用於速度、方向與位置回授。下方預留產品圖空間，圖片建議使用去背 PNG，尺寸約 120–150px 高度即可。

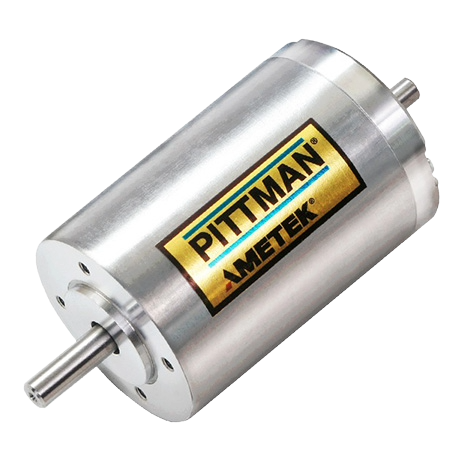

DC030B｜30mm BDC
小型精密機構與基本閉迴路速度控制。

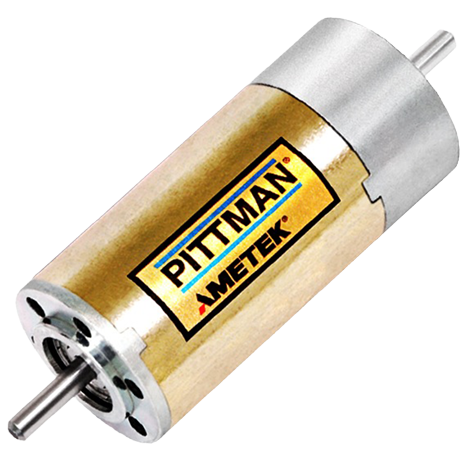

DC030C｜30mm BDC
緊湊型 OEM 裝置與位置／速度回授。
.png)

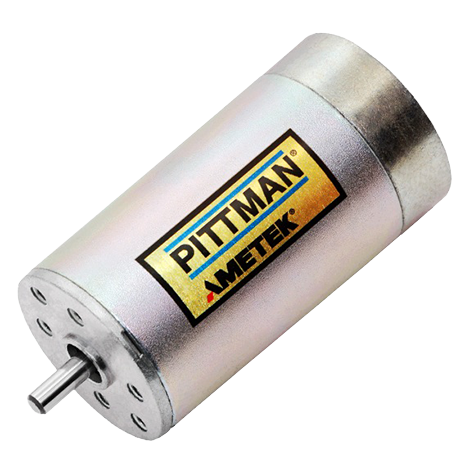

DC040B｜40mm BDC
較高扭矩密度與穩定速度回授應用。

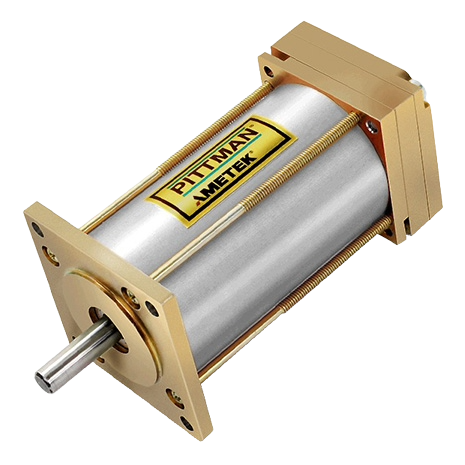

DC054B｜54mm BDC
中大型機構驅動與更高負載需求。

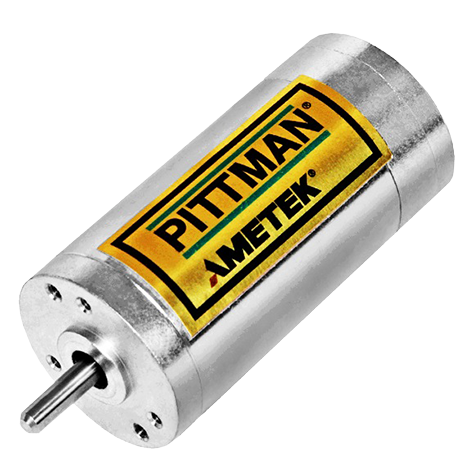

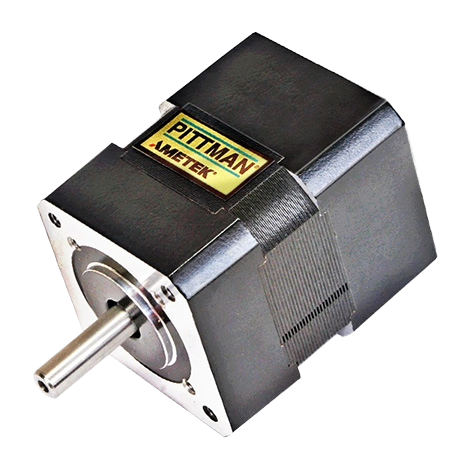

EC033A｜33mm BLDC
長壽命、低維護與小型化控制系統。
EC042B｜42mm BLDC
精密速度控制與中小型自動化設備。
EC044A｜44mm BLDC
工業自動化、設備驅動與穩定回授。
EC057C｜57mm BLDC
較高功率密度、較高負載與長壽命。
ES030A｜30mm Slotless
低齒槽、低震動與平順運轉需求。
ES040A｜40mm Slotless
精密定位、低震動與高平順性控制。
ES050A｜50mm Slotless
高精度工業控制與低轉矩脈動應用。
Selection Guide｜工程選型確認
原廠頁面註明：Encoders are not sold separately，E30 編碼器需搭配 Pittman 馬達銷售。請先確認馬達系列、CPR、Index、差動輸出與線材方向。
1. 馬達型號
先確認有刷 / 無刷馬達系列與可整合版本。
先確認有刷 / 無刷馬達系列與可整合版本。
2. CPR 解析度
高 CPR 需確認最高轉速與控制器頻率上限。
高 CPR 需確認最高轉速與控制器頻率上限。
3. Index / Differential
原點需求選 E30D；長線路建議 E30C1 / E30D1。
原點需求選 E30D；長線路建議 E30C1 / E30D1。
4. Cable Assembly
確認 radial connector、82-1108-1 cable 或 optional axial orientation。
確認 radial connector、82-1108-1 cable 或 optional axial orientation。
