Pittman® EC057B IDEA 無刷直流馬達
主要特點:
．直徑 57mm，三種長度可選
．連續扭矩最高 0.48 Nm
．內建驅動控制器，簡化佈線與安裝
．支援 RS-485 與 CANopen (DS-301/DS-402) 通訊協定
．可程式 I/O 與運動控制功能（速度 / 位置 / 扭矩控制）
典型應用:
．醫療設備與試劑輸送
．實驗室自動化與分析儀器
．半導體檢測與組裝
．工業定位與輕型自動化
Specifications 產品說明

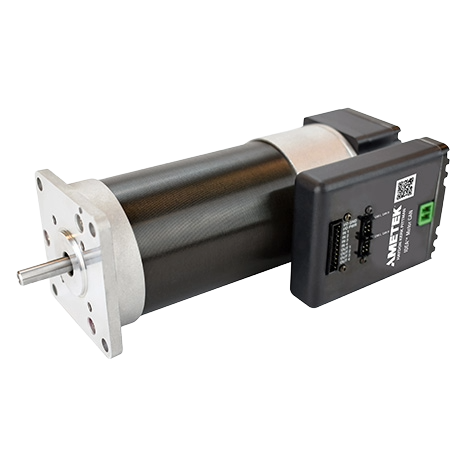

AMETEK Pittman EC057B IDEA® Motor｜57mm 內建驅動無刷直流馬達
EC057B IDEA® Motor Series 將高扭矩精密無刷伺服馬達與 IDEA Drive 整合為單一緊湊單元，可在不使用昂貴 PLC 或外部運動控制器的情況下進行分散式控制。此系列提供 EC057B-2 / EC057B-3 / EC057B-4 三種馬達長度，額定輸出功率最高 300 W，連續扭矩最高 0.48 Nm，適合多軸自動化、分散式控制與精密伺服應用。
Product Overview｜產品定位
Motor Characteristics｜主要規格參數
數值依原廠 Rated Voltage 條件整理。EC057B-2 為較短機身配置，EC057B-3 為中段功率配置，EC057B-4 提供最高額定輸出功率與額定扭矩。
| Motor Data | Symbol | Units | EC057B-2型 | EC057B-3型 | EC057B-4型 |
|---|---|---|---|---|---|
| Length｜馬達長度 | LM | mm / inch | 113 / 4.45" | 133 / 5.24" | 153 / 6.03" |
| Rated Power Output｜額定輸出功率 | Pr | W | 170 | 195 | 300 |
| Input Voltage Range｜輸入電壓範圍 | Vi | VDC | 12–60 | ||
| Rated Voltage｜額定電壓 | V1 | VDC | 48 | ||
| No Load Speed｜無負載轉速 | wnl | rpm | 6,000 | ||
| Rated Speed｜額定轉速 | wr | rpm | 5,900 | ||
| Rated Torque｜額定扭矩 | Tr | Nm / oz-in | 0.27 / 39 | 0.31 / 44 | 0.48 / 67 |
| Rated Input Current｜額定輸入電流 | Ir | A | 5.0 | 5.5 | 7.0 |
| Continuous Input Power｜連續輸入功率 | Pcs | W | 240 | 265 | 370 |
| Rotor Inertia｜轉子慣量 | Jr | kg-m² / oz-in-sec² | 0.000012 / 0.0017 | 0.000018 / 0.0025 | 0.000023 / 0.0032 |
| Motor Weight｜馬達重量 | Wm | g / oz | 860 / 30 | 1100 / 39 | 1380 / 49 |
註：額定電壓、額定轉速與額定扭矩條件依原廠資料整理；所有值以 25°C ambient、無散熱片條件為基準。Drive input current 最高可達 8 Arms continuous 與 20 A peak（1 sec），需在馬達能力與繞組溫升限制內使用。

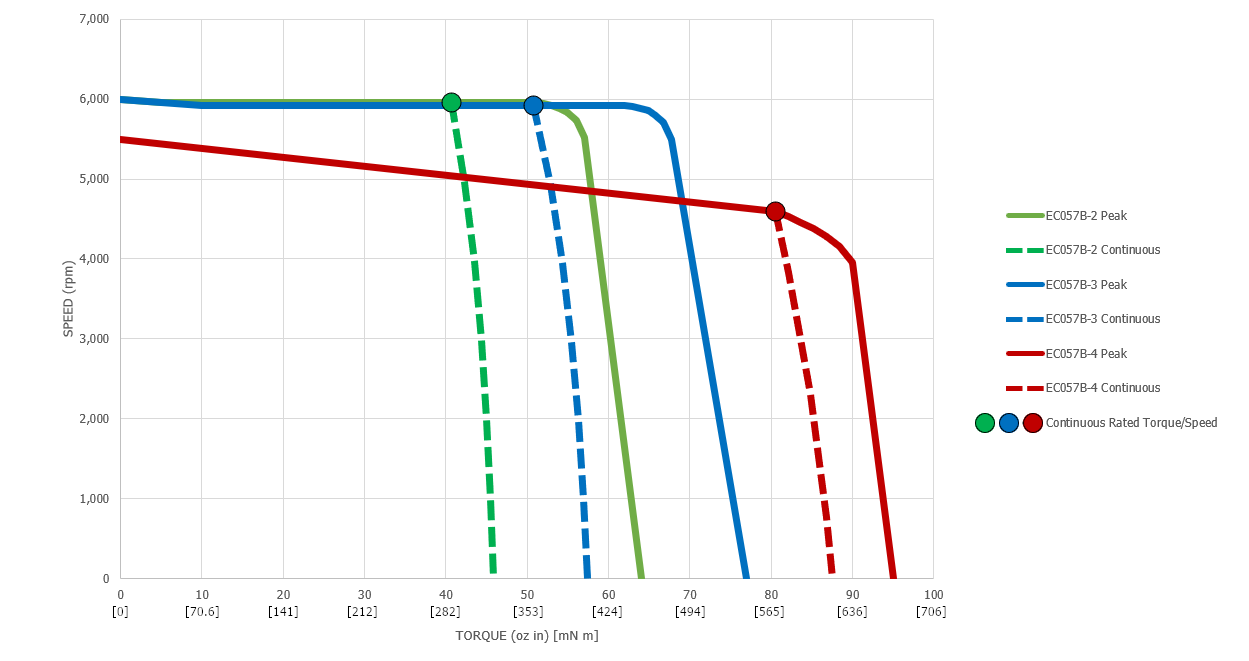

Performance Graph｜速度扭矩曲線
EC057B IDEA Motor 原廠頁與 PDF 均提供 Speed Torque Performance Curve。建議上稿時放入原廠速度／扭矩曲線圖，供工程師快速比較 EC057B-2、EC057B-3、EC057B-4 的連續與峰值區間。

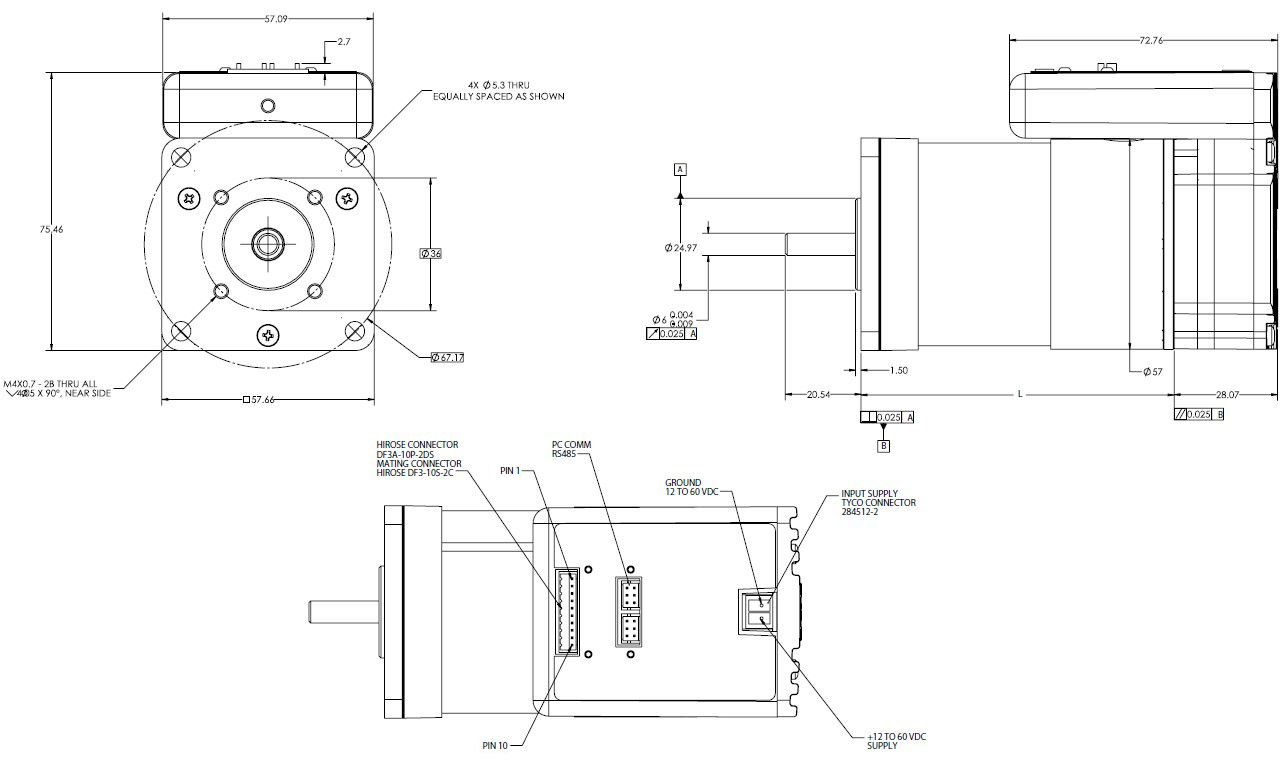

Dimensional Drawings｜尺寸圖與安裝端面
包含 EC057B IDEA® Motor 外觀尺寸、安裝端面尺寸、Connector Pin 定義與機械安裝資訊。此區塊已改為單張大圖呈現，避免固定寬高造成 CMS 或手機版版面跑版。
Drive Specifications｜內建驅動器規格
EC057B IDEA® 將驅動器整合於馬達本體，適合需要分散式控制、減少盤內配線與快速導入運動控制的設備。以下保留工程選型最常用的 I/O 與溫度規格，便於確認上位控制器、感測器與負載端條件。
| Digital I/O Voltage Range | 5–24 VDC｜可搭配常見 5V / 12V / 24V 工業控制訊號。 |
| Digital Inputs | 4 組｜可用於限位、啟停、感測器或外部觸發訊號。 |
| Digital Outputs | 4 組｜可輸出狀態、警報或與外部控制系統互鎖。 |
| Digital Sinking Outputs | 200 mA each｜Sink 型輸出，每點最大 200 mA，需確認外部負載電流。 |
| Digital Input Maximum Current | 8 mA each｜每組數位輸入最大電流，需與控制器輸出能力匹配。 |
| Maximum Temperature | 70°C at heat sink｜以散熱面溫度為基準，需評估環境溫度與散熱條件。 |
Video & Software Demo｜產品影音與軟體展示
此區可放入 EC057B IDEA Motor 產品影片、IDEA Motion Software 操作示範或後續客製化教學影片。若暫時沒有影片，也可保留為預留版位。

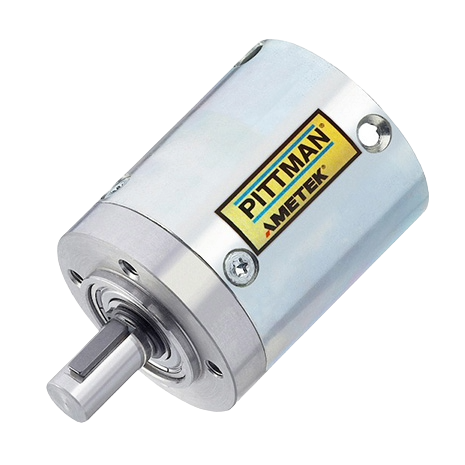

Compatible Gearboxes｜相容馬達減速機 PLG52
PLG52 可直接與 EC057B IDEA Motor 整合。實際選型請依輸出扭矩、減速比、效率、空間長度、負載方向與 duty cycle 確認。
| Gear Data | Units | 1 Stage | 2 Stage | 3 Stage |
|---|---|---|---|---|
| Ratio 範圍 | - | 4.5:1 / 6.25:1 | 15:1 / 20.2:1 / 28.1:1 / 36:1 / 50:1 | 91.1:1 / 126.5:1 / 162:1 / 225:1 / 288:1 / 400:1 |
| Maximum Load | Nm / oz-in | 1.2 / 170 | 8 / 1133 | 24 / 3399 |
| Weight | g / oz | 560 / 19.8 | 720 / 25.4 | 880 / 31.0 |
| Length L | mm / inch | 50.0 / 1.97 | 65.5 / 2.58 | 80.5 / 3.17 |
| Efficiency | - | 0.90 | 0.81 | 0.73 |
System Expansion & Factory Options｜系統擴充與工廠選配
本區參考 EC042B IDEA Motor 的 Option 分類方式，先依功能分為 Cables、Converters、Gearboxes、Factory Options，再列出 EC057B IDEA® Motor 對應 Part No.，讓工程師先確認需要哪一類系統擴充，再確認料號。
| Option | Part No. | Description |
|---|---|---|
| Gearbox | PLG52 | Configured to be integrated directly with EC057B IDEA Motor |
| Cables | 56-1348 | Power cable, 1 meter (39.37") |
| Cables | 56-1352 | I/O Cable, 1 meter (39.37") |
| Converters | UTR4852 | USB to RS485 Converter, use with 56-1346 and 56-1536-4 |
| Cables | 56-1346 | USB Cable (A to mini B), 2 meters (78.74") |
| Cables | 56-1536-4 | RS485 Cable, 1 meter (39.37") |
| Converters | 52-870 | USB to CANopen Converter, use with 56-2322 |
| Converters | 52-879 | USB to RS485 Converter, use with 56-2322 |
| Cables | 56-2322 | USB to CANopen / RS485 Cable, 2 meters (78.74"). Use with 52-870 or 52-879 |
