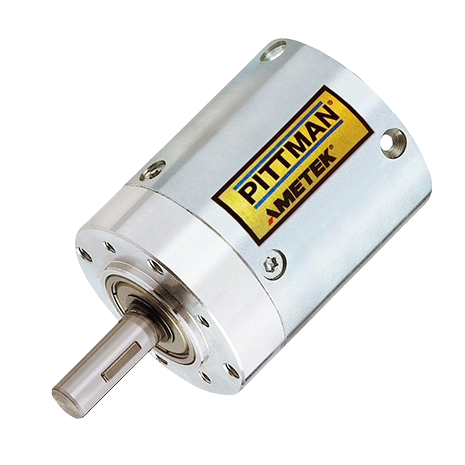

PLG42S 42mm 行星齒輪減速機
特點：
☆直徑 42mm，緊湊耐用設計
☆全鋼齒輪組，高扭矩容量
☆雙滾珠軸承輸出軸，可靠度佳
☆最大承載扭矩達 14 Nm 、高效率傳動性能
☆可搭配馬達：
DC040B、DC054B、EC042B、EC044A、EC057C、ES040A、ES050A
適用於工業自動化、醫療設備、半導體製程與精密定位系統等，需要穩定驅動、高效率與伺服控制的應用場景。
Specifications 產品說明
Series Overview｜PLG42S 系列定位
PITTMAN® PLG42S 是 42 mm 精密行星齒輪減速機，主要用於 DC Servo Brush 與 BLDC 馬達整合式傳動配置。相較正齒輪減速機，PLG42S 更適合需要高扭矩密度、同軸輸出、穩定降速與伺服控制的設備設計。
最大負載可達 14 Nm，適合降速增扭與較高安全餘裕的精密機構。
鋼製齒輪提升承載能力，適合工業設備與 OEM 長期運轉配置。
輸出軸雙滾珠軸承，有助於提升輸出端支撐與運轉穩定性。
1-stage 效率可達 0.90，適合對熱損、電流餘裕與控制效率敏感的應用。
Characteristics｜PLG42S 規格總覽
PLG42S 主要選型項目為 Ratio、Stage、Maximum Load、Weight、Length 與 Efficiency。手機版可左右滑動查看完整表格。
| Ratio | 4:1 | 8:1 | 16:1 | 25:1 | 32:1 | 50:1 | 64:1 | 100:1 | 128:1 | 156.25:1 | 200:1 | 256:1 | 400:1 | 512:1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Maximum Load | 3.5 Nm | 3.5 Nm | 6 Nm | 6 Nm | 6 Nm | 6 Nm | 6 Nm | 14 Nm | 14 Nm | 14 Nm | 14 Nm | 14 Nm | 14 Nm | 14 Nm |
| Weight | 270 g | 270 g | 370 g | 370 g | 370 g | 370 g | 370 g | 880 g | 880 g | 880 g | 880 g | 880 g | 880 g | 880 g |
| Length LG | 47.6 mm | 47.6 mm | 59.4 mm | 59.4 mm | 59.4 mm | 59.4 mm | 59.4 mm | 71.2 mm | 71.2 mm | 71.2 mm | 71.2 mm | 71.2 mm | 71.2 mm | 71.2 mm |
| Stages | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Efficiency | 0.90 | 0.90 | 0.81 | 0.81 | 0.81 | 0.73 | 0.73 | 0.73 | 0.73 | 0.73 | 0.73 | 0.73 | 0.73 | 0.73 |
Dimensional Drawings｜尺寸圖與安裝端面
- 外徑 Ø42.0 mm
- 定位直徑 Ø36.0 / Ø32.0 mm
- M3 × 9 深孔
- M4 × 9 深孔
- Ø8 k5 輸出軸
- Woodruff Key 2 × 3.7
- 輸出軸長度 12 mm
- 適合聯軸器與高扭矩傳動
- LG：Gearbox Length
- LM：Motor Length
- LGM：Total Assembly Length
- 需依馬達型號與 Ratio 確認總長
Compatible Motors｜相容馬達
DC040B / DC054B
適合 DC Servo Brush 傳動配置。選型時需確認馬達長度、減速機 Stage、輸出扭矩與總長 LGM。
EC042B / EC044A / EC057C
適合無刷直流馬達速度控制與伺服應用。需同步確認 Driver、Encoder 與控制方式。
ES040A / ES050A
適合低齒槽效應、低速平順性與精密控制需求，常用於醫療、實驗室與精密機構。
Selection Guide｜選型指南
確認連續扭矩、峰值扭矩、加減速慣量與 Duty cycle，避免只用靜態負載判斷。
依馬達轉速與 Ratio 推算輸出 RPM，並同步確認效率損失與熱餘裕。
Stage 越高可取得更高減速比，但效率、重量與 LG 長度需一起評估。
依馬達型號與 Stage 確認 LGM 總長、輸出軸、安裝孔位與機構干涉。
Applications｜應用場景
小型輸送、定位平台、轉盤、夾治具與精密驅動軸。
樣本處理、泵浦驅動、精密調整機構與桌上型儀器。
設備內部低中負載傳動、定位、開合與小型模組化機構。
需整合馬達、減速機、編碼器與控制器的客製化模組。
Optional Assemblies｜相關搭配產品
DC040B、DC054B、EC042B、EC044A、EC057C、ES040A、ES050A。
需要位置、速度回授時，可搭配 PITTMAN 編碼器系列。
依控制方式確認 PWM、速度控制、位置控制或伺服驅動需求。
