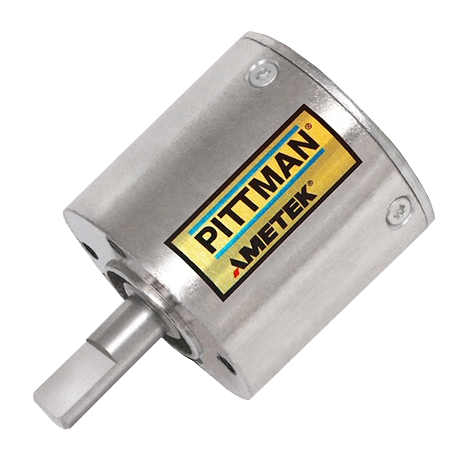

G40A 40mm 行星齒輪減速機
Ametek Pittman G40A 是一款 40mm 行星齒輪減速器，專為伺服控制與精密應用設計，兼具高效率與低背隙特性，結構緊湊且可靠。
特點：
☆直徑 40mm，緊湊設計
☆高效率、低背隙輸出
☆多種減速比選項
☆可搭配馬達：DC040B、DC054B、EC057C、ES030A、ES040A、ES050A
適合醫療裝置、半導體製程、實驗室自動化及精密定位系統等需高精度伺服控制與穩定運轉的應用場景
特點：
☆直徑 40mm，緊湊設計
☆高效率、低背隙輸出
☆多種減速比選項
☆可搭配馬達：DC040B、DC054B、EC057C、ES030A、ES040A、ES050A
適合醫療裝置、半導體製程、實驗室自動化及精密定位系統等需高精度伺服控制與穩定運轉的應用場景
Specifications 產品說明
Series Overview｜G40A 系列介紹
PITTMAN® G40A 是 40 mm 精密行星齒輪減速機，適合 DC Servo Brush 或 BLDC Motor 技術指定的伺服應用。相較於偏置式直齒輪減速機，G40A 採同軸行星結構，適合需要較高輸出扭矩、較佳傳動效率與精密控制的設備設計。
G40A 可搭配 PITTMAN 有刷與無刷直流馬達，常用於自動化設備、醫療儀器、半導體設備、精密檢測與 OEM 機構模組。選型時建議同時確認輸入馬達、減速比、輸出扭矩、Duty Cycle、安裝空間與控制方式。
Key Advantages｜技術優勢
高扭矩容量
最大負載可達 14.12 Nm，適合比小型直齒輪減速機更高扭矩需求的伺服傳動設計。
行星齒輪結構
同軸輸入輸出配置，適合機構空間緊湊、需要較高傳動密度與穩定輸出的設備。
多段減速比
提供 4:1 至 864:1 多種 Ratio，可依目標轉速、負載慣量與控制解析度選配。
Servo 應用導向
可搭配有刷或無刷直流伺服馬達，用於高扭矩、低速定位與精密控制應用。
Characteristics｜G40A 規格總覽
以下資料依原廠 G40A Data Sheet 整理。效率、重量、長度與 Stage 會隨減速比不同而變化，正式選型請依實際馬達與負載條件確認。
| Gear Data | Units | 4:1 | 17.3:1 | 24:1 | 75.1:1 | 144:1 | 325.5:1 | 864:1 |
|---|---|---|---|---|---|---|---|---|
| Maximum Load | Nm / oz-in | 14.12 Nm / 2000 oz-in | ||||||
| Weight | g | 255.1 | 311.8 | 311.8 | 368.5 | 368.5 | 425.2 | 425.2 |
| Length L | mm | 35.6 | 43.2 | 43.2 | 50.8 | 50.8 | 58.4 | 58.4 |
| Stages | - | 1 | 2 | 2 | 3 | 3 | 4 | 4 |
| Efficiency | - | 0.90 | 0.81 | 0.81 | 0.73 | 0.73 | 0.65 | 0.65 |
| Shaft Rotation | - | CW | ||||||
Compatible Motors｜相容馬達系列
G40A Planetary Gearbox 可搭配 PITTMAN® 有刷直流馬達與無刷直流馬達，適合高扭矩、降速增扭、同軸輸出與精密伺服控制應用。實際搭配需依電壓、轉速、輸出扭矩、Encoder 與控制器條件確認。
選型提醒：G40A 為馬達整合式減速機，建議同步確認減速比、輸出扭矩、目標轉速、馬達電壓、Encoder 需求與控制方式。
Selection Guide｜選型指南
1. 確認輸出扭矩
請先確認連續扭矩、峰值扭矩、啟停頻率與安全係數。
2. 選擇 Ratio
依馬達轉速、目標輸出轉速、負載慣量與控制解析度選擇減速比。
3. 確認馬達搭配
需確認 DC Brush / BLDC 馬達、電壓、控制器與 Encoder 配置。
4. 確認安裝條件
請確認軸徑、安裝孔位、總長、徑向負載與工作環境。
Applications｜應用場景
G40A 適合需要高扭矩、降速增扭、同軸輸出與精密控制的伺服傳動配置。實際應用需依負載扭矩、Duty Cycle、轉速、安裝空間與控制架構確認。
半導體設備
Wafer Handling、精密定位平台、自動化搬送軸與製程輔助機構。
醫療設備
分析儀器、幫浦機構、檢體處理、自動化檢測與精密驅動模組。
自動化設備
OEM 設備、伺服軸、分度機構、輸送模組與中高扭矩精密傳動。
光學設備
鏡頭定位、光學平台調整、掃描模組與低速高解析度控制。
工業機器人
小型關節、旋轉軸、夾爪模組與需要穩定扭矩輸出的運動單元。
精密檢測設備
測試平台、樣品移動機構、檢測治具與重複定位控制。
Dimensional Drawings｜尺寸圖與安裝端面
G40A 為 40 mm 外徑行星減速機。原廠尺寸圖包含前端安裝孔位、輸出軸尺寸、方形安裝端面與 L MAX. 總長標示。正式設計請依原廠圖面確認公差與組裝長度。
Optional Assemblies｜選配組件
Alternate Mounting
可依設備端安裝空間確認不同固定方式與軸端配置。
Output Ball Bearing
適用較高徑向負載或輸出端受力較大的機構設計。
Additional Ratios
若標準 Ratio 不符合轉速或扭矩需求，可依專案條件確認其他配置。
