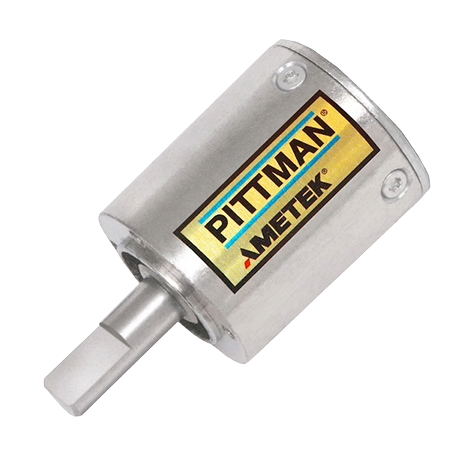

G30A 30mm 行星齒輪減速機
Ametek Pittman G30A 是一款 30mm 行星齒輪減速機，專為伺服控制與精密應用設計，兼具高效率與低背隙特性。結構緊湊，可選擇圓形或方形安裝端蓋，靈活整合各類直流與無刷馬達。
☆直徑 30mm，體積小巧
☆高效率、低背隙，輸出穩定
☆提供多種減速比與安裝端蓋選項
☆可搭配馬達：DC026C、DC030B、DC030C、DC040B、EC033A、EC044A、ES030A
適用於醫療設備、半導體製程、實驗室自動化、工業控制與精密定位系統等需要高效率與穩定輸出的伺服應用。
☆直徑 30mm，體積小巧
☆高效率、低背隙，輸出穩定
☆提供多種減速比與安裝端蓋選項
☆可搭配馬達：DC026C、DC030B、DC030C、DC040B、EC033A、EC044A、ES030A
適用於醫療設備、半導體製程、實驗室自動化、工業控制與精密定位系統等需要高效率與穩定輸出的伺服應用。
Specifications 產品說明
Series Overview｜G30A 系列介紹
PITTMAN® G30A 是 30mm 精密行星齒輪減速機，適合指定 DC Servo 有刷馬達或 BLDC 無刷馬達技術的伺服應用。G30A 具備高效率、低背隙、小型化機械佔用空間，並可依設備端需求選擇圓形端蓋或 G30AF 方形安裝法蘭配置。
Benefits｜原廠主要優點
- Sintered metal gears for high torque capacity。
- Sintered metal output bearing。
- 高效率、低背隙，適合精密伺服傳動。
- 30mm 小型化行星齒輪箱，適合空間受限機構。
Engineering Position｜工程定位
- 適合定位控制、降速增扭與同軸輸出的機構設計。
- 需依負載慣量、連續扭矩、峰值扭矩與 Duty cycle 確認。
- 可搭配 DC026C、DC030B、DC030C、DC040B、EC033A、EC044A、ES030A。
- 不建議寫成單獨齒輪箱販售，避免採購誤解。
Characteristics｜完整規格特性表
依原廠 G30A Data Sheet 整理。工程選型時建議先看 Maximum Load、Ratio、Stages、Efficiency、Length，再回推馬達轉速、輸出扭矩與安裝空間。
定位保留：#data / scroll-margin-top:140px
Ratio Range
4:1–1296:1
1–4 Stages
Maximum Load
2.47–8.83 Nm
350–1250 oz-in
Efficiency
0.90–0.66
Stage 越多效率越低
Shaft Rotation
CW
請同步確認機構方向
閱讀提示：表格可左右滑動；左側 Gear Data 欄位採固定欄設計，工程師比對不同 Ratio 時不容易看錯列。
Compatible Motors / Combined Length｜相容馬達與組合總長
LGM 為馬達與 G30A Gearbox 組合後總長，需依 Stage 與指定馬達型號確認。
| Compatible Motors / Length mm | Stage 1 | Stage 2 | Stage 3 | Stage 4 |
|---|---|---|---|---|
| DC026C-1 | 78.3 | 84.2 | 90.0 | 95.8 |
| DC026C-2 | 81.5 | 87.3 | 93.2 | 99.0 |
| DC026C-3 | 87.8 | 93.7 | 99.5 | 105.4 |
| DC030B-1 | 85.2 | 91.1 | 96.9 | 102.7 |
| DC030B-2 | 88.4 | 94.2 | 100.1 | 105.9 |
| DC030B-3 | 94.7 | 100.6 | 106.4 | 112.3 |
| EC033A-1 | 70.7 | 76.6 | 82.4 | 88.3 |
| EC044A-1 | 84.9 | 90.8 | 96.6 | 102.5 |
| ES030A-1 | 91.6 | 97.5 | 103.3 | 109.2 |
註：表格保留代表性型號。若客戶指定 DC030C、DC040B、EC033A-2/-3、EC044A-2/-3 或 ES030A-2，請依原廠 Data Sheet 完整總長表確認。
Dimensional Drawings｜尺寸圖與安裝端面
G30A 提供標準圓形端面與 G30AF Optional Square Mounting Flange 方形法蘭配置，選型時需同步確認 Gearbox 長度、馬達總長與安裝孔位。
Dimensions = mm [in]
圖面包含標準圓形安裝端面、輸出軸尺寸與 G30AF 方形法蘭孔位。實際尺寸請依原廠圖面與最終選型確認。
Engineering Check｜安裝尺寸確認
Gearbox 外徑
Ø30.48 mm
輸出軸直徑
Ø7.985–Ø7.994 mm
方形法蘭
38.00 SQ.
G30AF Optional Square Mounting Flange
安裝孔位
4 THRU HOLES / M3 × 0.5 ISO
標準版本與方形法蘭版本孔位不同
提醒：請依 Stage、減速比與相容馬達型號確認 LG / LGM 總長，避免安裝空間不足。
Applications｜應用場景
G30A 適合需要同軸輸出、小型化安裝、降速增扭與低背隙的精密傳動配置。實際應用需依連續扭矩、峰值扭矩、Duty cycle、輸出轉速與整機總長確認。
Industrial Automation｜工業自動化
小型輸送、分料、夾取、旋轉平台與低至中扭矩定位模組。
Medical Equipment｜醫療設備
精密進給、液體處理、檢測模組與小型電動機構。
Laboratory Instrumentation｜實驗室儀器
樣品處理、移液、旋轉定位與微型自動化設備。
Semiconductor｜半導體設備
設備內部小型機構、檢測模組與空間受限之精密傳動。
Business Machines｜商用設備
紙張傳送、門閥、鎖定、導引與低噪音機構。
Transportation｜交通與移動設備
小型致動、鎖定、調整與輔助傳動機構。
詢價前請提供資料
為加速 G30A Gearmotor 選型，請提供以下條件：馬達型號、減速比、目標輸出轉速、連續扭矩、峰值扭矩、Duty cycle、安裝端面、空間限制、是否需要 Encoder / Brake / Drive。
