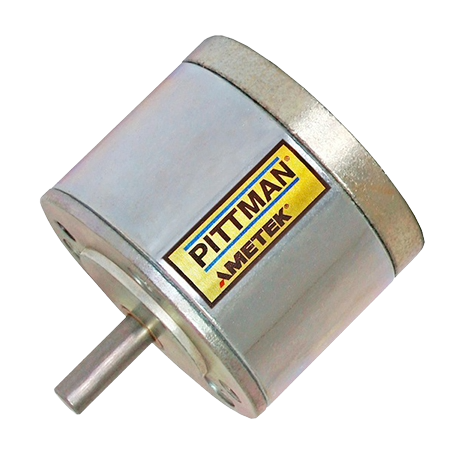

G51A 51mm 直齒輪減速機
Ametek Pittman G51A 為 51mm 精密直齒輪減速機，專為低扭矩應用設計，具備多種減速比與三種配置選項：
標準型：最大扭矩 1.24 Nm
高扭矩型：最大扭矩 2.12 Nm
寬面型：最大扭矩 3.53 Nm
採用標準青銅軸承，結構緊湊、輸出穩定，可搭配 DC030C、DC040B、DC054B 與 EC057C 馬達。
典型應用:
適用於工業自動化、醫療器材、實驗室儀器與精密定位模組等需要穩定驅動的場景。
標準型：最大扭矩 1.24 Nm
高扭矩型：最大扭矩 2.12 Nm
寬面型：最大扭矩 3.53 Nm
採用標準青銅軸承，結構緊湊、輸出穩定，可搭配 DC030C、DC040B、DC054B 與 EC057C 馬達。
典型應用:
適用於工業自動化、醫療器材、實驗室儀器與精密定位模組等需要穩定驅動的場景。
Specifications 產品說明
Series Overview｜G51A 系列介紹
PITTMAN® G51A 是 economical 51 mm offset spur gearbox，適合 lower torque applications。其 sintered steel gears 組合特別適合有刷直流馬達在需要 speed reduction 時使用，並提供 High Torque 與 Wide Face 版本，以增加輸出負載能力。
Benefits｜主要優點
- Standard model 最大負載扭矩最高 1.24 Nm
- High Torque 版本提高至 2.12 Nm
- Wide Face 版本提高至 3.53 Nm
- Standard bronze bearings
Features｜產品定位
- 51 mm offset spur gearbox
- Sintered steel gears
- 適合降速增扭與中低扭矩精密傳動
- 可與指定 PITTMAN BDC / BLDC 馬達組合
Characteristics｜規格特性表
以下依原廠資料整理。表格可橫向滑動；Shaft Rotation、Efficiency、Weight、Length 會依 Ratio / Stage 改變。
G51A Standard Maximum Load：1.236 Nm (175 oz-in)
| Ratio | 5.9:1 | 11.5:1 | 19.7:1 | 38.3:1 | 65.5:1 | 127.8:1 | 218.4:1 | 425.9:1 | 728.1:1 | 1419.8:1 | 2426.9:1 | 4732.5:1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Weight g | 167.3 | 167.3 | 177.5 | 177.5 | 187.7 | 187.7 | 197.9 | 197.9 | 208.1 | 208.1 | 231.9 | 231.9 |
| Length L mm | 34.9 | 38.8 | ||||||||||
| Stages | 1 | 2 | ||||||||||
| Efficiency | 0.81 | 0.81 | 0.73 | 0.73 | 0.66 | 0.66 | 0.59 | 0.59 | 0.53 | 0.53 | 0.48 | 0.48 |
| Shaft Rotation | CW | CW | CCW | CCW | CW | CW | CCW | CCW | CW | CW | CCW | CCW |
G51A-HT High Torque Maximum Load：2.118 Nm (300 oz-in)
| Ratio | 5.9:1 | 11.5:1 | 19.7:1 | 38.3:1 | 65.5:1 | 127.8:1 | 218.4:1 | 425.9:1 | 728.1:1 | 1419.8:1 | 2426.9:1 | 4732.5:1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Weight g | 167.3 | 167.3 | 177.5 | 177.5 | 187.7 | 187.7 | 197.9 | 197.9 | 208.1 | 208.1 | 231.9 | 231.9 |
| Length L mm | 34.9 | 38.8 | ||||||||||
| Efficiency / Rotation | 0.81 / CW | 0.81 / CW | 0.73 / CCW | 0.73 / CCW | 0.66 / CW | 0.66 / CW | 0.59 / CCW | 0.59 / CCW | 0.53 / CW | 0.53 / CW | 0.48 / CCW | 0.48 / CCW |
G51A-WF Wide Face Maximum Load：3.53 Nm (500 oz-in)
| Ratio | 19.7:1 | 38.3:1 | 65.5:1 | 127.8:1 | 218.4:1 | 425.9:1 | 728.1:1 | 1419.8:1 |
|---|---|---|---|---|---|---|---|---|
| Weight g | 184.8 | 184.8 | 195 | 195 | 205.3 | 205.3 | 229.1 | 229.1 |
| Length L mm | 34.9 | 38.8 | ||||||
| Stages | 1 | 2 | ||||||
| Efficiency / Rotation | 0.73 / CCW | 0.73 / CCW | 0.66 / CW | 0.66 / CW | 0.59 / CCW | 0.59 / CCW | 0.53 / CW | 0.53 / CW |
Compatible Motors & Combined Length｜相容馬達與組合長度
| Motor | Stage 1 Length mm | Stage 2 Length mm | 備註 |
|---|---|---|---|
| DC030C-1 / -2 / -3 | 88.6 / 100.6 / 112.6 | 92.5 / 104.5 / 116.5 | 有刷直流馬達 |
| DC040B-1 ~ -6 | 78.8 / 88.3 / 93.4 / 101.0 / 109.9 / 117.5 | 82.7 / 92.2 / 97.3 / 104.9 / 113.8 / 121.4 | 有刷直流馬達 |
| DC054B-1 ~ -7 | 109.9 / 116.3 / 129.0 / 138.5 / 148.0 / 160.7 / 179.8 | 113.8 / 120.2 / 132.9 / 142.4 / 151.9 / 164.6 / 183.7 | 有刷直流馬達 |
| EC057C-1 ~ -4 | 73.8 / 85.2 / 97.9 / 110.6 | 77.7 / 89.1 / 101.8 / 114.5 | 無刷直流馬達 |
Dimensional Drawings｜尺寸與安裝規格圖
尺寸圖顯示 G51A 本體外徑、安裝孔、軸徑、軸伸與 L MAX 長度位置。實際組合長度需依馬達型號與 Stage 1 / Stage 2 查表確認。
Optional Assemblies｜選配組件
原廠列為 Optional Assemblies，屬於依應用條件確認的選配能力，並非固定獨立料號。建議詢價時一併提供環境、負載與噪音需求。
| Special Lubrication｜特殊潤滑 適用極端溫度、長時間運轉或特殊工況，需依實際環境條件確認潤滑配置。 | Ball Bearings｜滾珠軸承 適用較高徑向負載或需要更穩定軸支撐的應用，建議搭配負載方向與安裝方式確認。 | Delrin Gears｜Delrin 降噪齒輪 適用需要降低齒輪噪音或改善運轉聲音的設備；仍需依負載、轉速與壽命需求評估。 |
Applications｜應用場景
G51A Spur Gearbox 適合小型化、降速增扭與中低扭矩的精密傳動配置，可搭配 PITTMAN® 有刷／無刷馬達，用於自動化設備、儀器模組與低噪音精密機構。
自動化小型傳動 適用小型輸送、送料、分料、升降、旋轉定位與低速高扭矩傳動模組。 | 儀器設備 適合檢測儀器、實驗室設備、分析模組、微型泵浦與精密調整機構。 |
精密機構 可用於治具定位、閥門控制、平台調整、夾爪開合與空間受限的機構設計。 | 低噪音傳動 可依需求評估 Delrin Gears 選配，用於醫療、商用設備、實驗室與需降低齒輪聲的應用。 |
提交減速機選型需求提供目標轉速、負載扭矩、工作電壓、安裝空間、輸出方向與相容馬達需求，由常笙企業協助確認適合的 G51A Ratio、版本與 PITTMAN® 馬達組合。 | 立即洽詢選型與報價 → |
