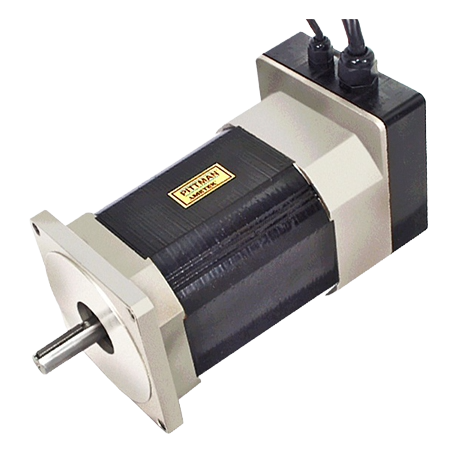

EC121A 121mm無刷直流馬達
EC121A系列一款採用NEMA 48封裝設計的高轉矩型無刷馬達，它有4種馬達長度可供選擇。
馬達連續運轉產生轉矩從3.0 - 6.5 Nm不等。
特點：
●速度高達4,000 RPM
●直流母線電壓高達325 Vdc
●NEMA 48封裝
●能夠使用48V直流總線系統
●8極釹設計
馬達連續運轉產生轉矩從3.0 - 6.5 Nm不等。
特點：
●速度高達4,000 RPM
●直流母線電壓高達325 Vdc
●NEMA 48封裝
●能夠使用48V直流總線系統
●8極釹設計
Specifications 產品說明
常笙企業｜AMETEK Haydon Kerk Pittman 台灣代理與選型支援
AMETEK Pittman EC121A 系列｜121mm Instrument Grade 高扭力無刷直流馬達
EC121A Series Brushless DC Motor 為 PITTMAN® Instrument Grade Brushless DC Motors，採 NEMA 48 package，提供 EC121A-1 / EC121A-2 / EC121A-3 / EC121A-4 四種馬達長度，連續堵轉扭力 3.0–6.5 Nm。適用於需要全速域均勻運動控制、高加速度與高扭力伺服控制的自動化設備。
|  EC121A 121mm Brushless DC Motor |
Benefits｜原廠產品重點
| 最高 4,000 RPM Speeds up to 4,000 RPM possible。 | 最高 325 VDC DC bus voltage up to 325 VDC。 | 支援 48 VDC Bus 可用於 48 VDC bus systems。 | NEMA 48 符合 NEMA 48 package。 | 8 極釹磁鐵 8 pole neodymium design。 |
Motor Characteristics｜完整產品規格總覽
以下依 EC121A 原廠型錄重整為工程選型表。已移除容易造成誤解的 PDF 解析備註，改以產品型號欄位清楚呈現。
| Motor Data | Units | EC121A-1 | EC121A-2 | EC121A-3 | EC121A-4 |
|---|---|---|---|---|---|
| Max DC Terminal Voltage | V | 325 | 325 | 325 | 325 |
| Max Speed Mechanical | rpm | 4,000 | 4,000 | 4,000 | 4,000 |
| Continuous Stall Torque | Nm | 3.0 | 4.0 | 5.4 | 6.5 |
| Peak Torque Maximum | Nm | 9.4 | 12 | 14 | 20 |
| Thermal Time Constant | min | 15 | |||
| Max. Winding Temperature | °C | 125 | |||
| Motor Weight | g | 7100 | 9900 | 12000 | 15000 |
註：實際選型仍需依電壓、繞線、工作週期、散熱條件與驅動器電流限制確認。

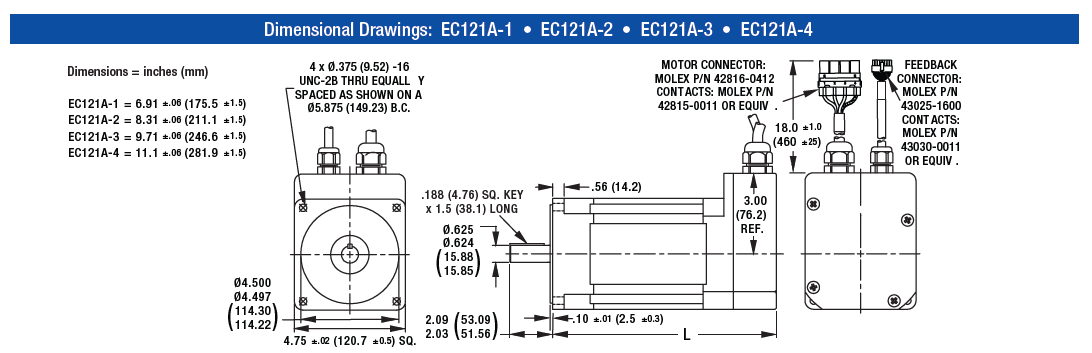

Dimensional Drawings｜尺寸與安裝規格圖
EC121A 採 NEMA 48 package。馬達長度 L：EC121A-1 175.5±1.5 mm、EC121A-2 211.1±1.5 mm、EC121A-3 246.6±1.5 mm、EC121A-4 281.9±1.5 mm。
Performance Data & Graph｜性能資料與曲線摘要
EC121A 原廠型錄分別提供 EC121A-1 / EC121A-2 / EC121A-3 / EC121A-4 的 Performance Data & Graph。
| 型號 | 主要電壓範圍 | Rated Torque 重點 | Rated Speed / Power | 選型解讀 |
|---|---|---|---|---|
| EC121A-1 | 60 / 76 / 121 / 152 / 305 V | 約 2.2–2.6 Nm | 最高 4000 rpm 約 830–990 W | 四種長度中最短，適合空間較受限、需要高轉速與中高扭力的設計。 |
| EC121A-2 | 38 / 48 / 76 / 152 / 305 V | 約 2.1–3.2 Nm | 最高 4000 rpm 約 850–1000 W | 比 -1 提供更高連續堵轉扭力與中段負載能力，適合一般高負載伺服替代。 |
| EC121A-3 | 多繞線配置，常見 76 / 152 / 305 V | 約 2.4–3.7 Nm | 最高 4000 rpm 約 1000 W 以上 | 適合較高慣量負載、需要保留加速裕度的傳動系統。 |
| EC121A-4 | 152 / 305 V，高電壓母線應用 | 約 4.7 Nm 等級 | 最高 4000 rpm 約 2000 W 等級 | 四種長度中最高扭力版本，適合大慣量、高負載與高功率傳動。 |
Optional Assemblies｜原廠選配組件
| Motor｜EC121A 本體 EC121A-1 / -2 / -3 / -4 四種馬達長度，連續堵轉扭力 3.0–6.5 Nm。 | Encoder｜C Type 原廠 Optional Assemblies：Encoder C Type，用於速度 / 位置回授控制。 | Programmable Drive｜BGE6060A 原廠 Optional Assemblies：Programmable Drive BGE6060A。 |
Applications｜建議應用方向
| 高負載自動化設備 適合需要高扭力與穩定轉速控制的機構。 | 精密伺服與定位 可搭配 C Type Encoder 建立閉迴路控制。 | 工業傳動系統 適合大尺寸機台傳動、轉盤、輸送與負載控制。 | 高加速度控制 原廠定位為 capable of high acceleration。 |
影音專區｜PITTMAN 直流馬達技術與選型工具教學
恢復影音區塊，讓工程師可先了解 PITTMAN 直流馬達特性與 Pittman Express 選型工具操作方式。影片不取代原廠規格表，主要用於加速選型溝通與規格資料準備。
PITTMAN 直流馬達技術介紹 適合放在產品頁末段，作為工程師了解 PITTMAN 馬達結構、應用與選型方向的補充內容。 | Pittman Express 選型工具教學 可引導客戶先整理電壓、轉速、扭力、Duty Cycle、尺寸與回授需求，再提交給常笙協助確認。 |
需要 EC121A 選型、替代或規格確認？
請提供母線電壓、目標轉速、連續扭力、峰值扭力、工作週期、散熱條件、安裝尺寸與是否需要 Encoder / Drive，常笙可協助比對合適型號與配置。
