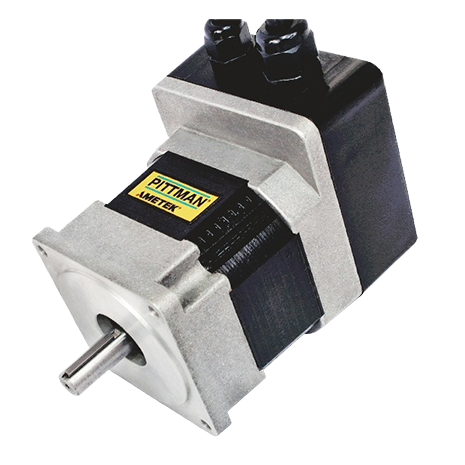

EC083A 83mm無刷直流馬達
馬達連續運轉產生轉矩從0.9 - 2.1 Nm不等。
特點：
●速度高達6,000 RPM
●直流母線電壓高達325 Vdc
●NEMA 34封裝
●能夠使用24V直流總線系統
●8極釹設計
Specifications 產品說明
AMETEK Pittman EC083A 系列｜83mm NEMA 34 高扭力無刷直流馬達
EC083A Series Brushless DC Motor 是 EC Instrument Grade 高扭力無刷馬達，採 NEMA 34 封裝，提供 EC083A-1 至 EC083A-6 六種馬達長度。原廠定位為適合全速度範圍均勻運動控制與高加速度需求的精密傳動馬達，選型時應同時確認額定電壓、連續扭力、峰值扭力、散熱條件與工作週期。
|  EC083A 83mm Brushless DC Motor |
Benefits / Features｜原廠重點特色
| 速度 Speeds up to 6,000 RPM possible | 電壓 DC bus voltage up to 325 VDC | 低壓系統 Capable of 24 VDC bus systems | 封裝 NEMA 34 package | 磁路 8 pole neodymium design |
Motor Characteristics｜完整產品規格總覽
以下依原廠 EC083A 型錄整理。數值條件：25°C ambient temperature；Peak values 為理論參考值，實際連續運轉需確認散熱條件與工作週期。
| Motor Data | Units | EC083A-1 | EC083A-2 | EC083A-3 | EC083A-4 | EC083A-5 | EC083A-6 |
|---|---|---|---|---|---|---|---|
| Max DC Terminal Voltage | V | 325 | |||||
| Max Speed (Mechanical) | rpm | 6000 | |||||
| Continuous Stall Torque | Nm | 0.91 | 1.4 | 1.7 | 1.9 | 2.1 | 2.1 |
| Peak Torque (Maximum) | Nm | 2.9 | 4.5 | 5.2 | 5.9 | 6.8 | 6.9 |
| Max. Winding Temperature | °C | 125 | |||||
| Motor Weight | g | 1400 | 2000 | 2500 | 3000 | 3500 | 4100 |

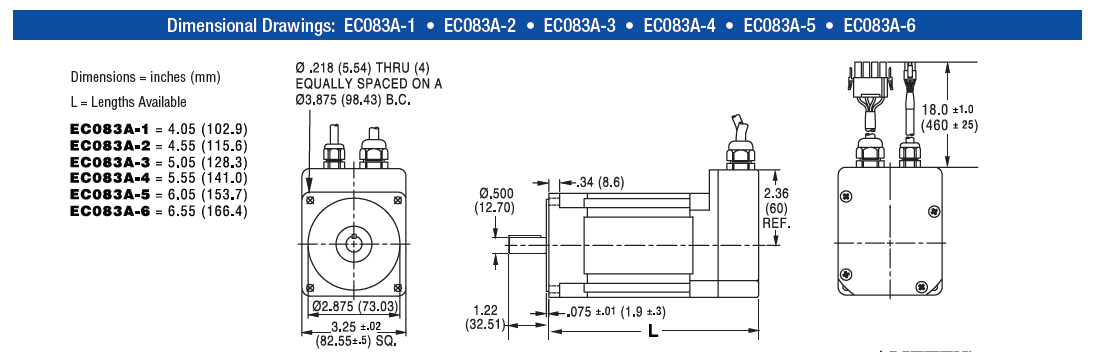

Dimensional Drawings｜尺寸與安裝規格圖
原廠尺寸圖列出 EC083A-1 至 EC083A-6 六種長度：4.05 / 4.55 / 5.05 / 5.55 / 6.05 / 6.55 inch，尺寸單位為 inches (mm)。建議此處貼入 PDF 第 1 頁尺寸圖。
Performance Data & Graph｜性能資料與曲線
EC083A-1 至 EC083A-6 皆具備獨立 Performance Data & Graph。為避免 6 張曲線圖造成頁面過長，本頁改以工程選型摘要表呈現，實際性能曲線請依原廠 PDF、電壓繞組與應用條件確認。
| 型號 | 連續堵轉扭力 | 峰值扭力 | 最高轉速 | 選型方向 |
|---|---|---|---|---|
| EC083A-1 | 0.91 Nm | 2.9 Nm | 6,000 RPM | 較短機身，高速與中低負載應用 |
| EC083A-2 | 1.4 Nm | 4.5 Nm | 6,000 RPM | 一般高扭力自動化與傳動應用 |
| EC083A-3 | 1.7 Nm | 5.2 Nm | 6,000 RPM | 中高扭力、高加速度需求 |
| EC083A-4 | 1.9 Nm | 5.9 Nm | 6,000 RPM | 較高慣量負載與連續扭力需求 |
| EC083A-5 | 2.1 Nm | 6.8 Nm | 6,000 RPM | 高扭力密度與重負載傳動 |
| EC083A-6 | 2.1 Nm | 6.9 Nm | 6,000 RPM | 最高峰值扭力與大型機構傳動 |
Optional Assemblies｜原廠選配組件
EC083A 型錄列出的 Optional Assemblies 為 Encoders: Z Type, C Type，以及 Programmable Drive: BGE6060A。此區避免套用 DC026C 的 Gearbox / Brake / PBL4850E 等不屬於本型錄頁的配件說法。
| Encoder｜Z Type 適合速度回授、定位控制與閉迴路控制需求，實際規格需依線數、輸出型式與控制器確認。 | Encoder｜C Type 適合需要回授訊號整合的運動控制系統，需確認電壓、訊號相位與接線。 | Programmable Drive｜BGE6060A 可作為 EC083A 驅動控制選項之一，需依母線電壓、電流、控制模式與散熱條件確認。 |
Applications｜建議應用方向
| 自動化設備 高加速度傳動、速度控制與伺服機構。 | 工業致動 需要 NEMA 34 安裝與高扭力密度之致動模組。 | 泵浦與傳動 需均勻轉速與較高連續輸出之旋轉負載。 | OEM 設備替代 可依原型號、銘牌照片與機構尺寸比對。 |
需要 EC083A 選型或替代料確認？
請提供原型號、額定電壓、轉速、連續/峰值扭力、工作週期、安裝尺寸、負載慣量與照片，常笙企業可協助比對 EC083A 系列與 Encoder / Drive 配置。
