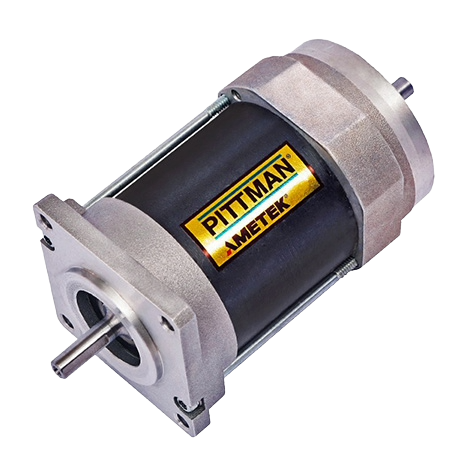

EC057A 57mm無刷直流馬達
馬達連續運轉產生轉矩從0.38 - 0.93 Nm不等。
特點：
●速度可能高達6,000 RPM
●直流母線電壓高達170 Vdc
●NEMA 23配置
●六個標準繞組
●4極稀土設計
Specifications 產品說明
AMETEK Pittman EC057A 系列｜57mm 高扭力無刷直流馬達
EC057A Series Brushless DC Motor 為高扭力型 EC Instrument Grade 無刷直流馬達，採 NEMA 23 封裝，提供 EC057A-1 / EC057A-2 / EC057A-3 三種馬達長度，適合需要全速度範圍穩定運動控制與高加速度的自動化、醫療、實驗室與精密機構應用。
|  EC057A 57mm Brushless DC Motor |
Specifications｜Motor Characteristics
以下依原廠 PDF Motor Characteristics 整理。所有數值以 25°C 環境溫度為基準，Peak values 為理論參考值，實際選型需搭配散熱、工作週期與驅動器確認。
| Motor Data | Units | EC057A-1 | EC057A-2 | EC057A-3 |
|---|---|---|---|---|
| Max DC Terminal Voltage｜最大直流端子電壓 | V | 170 | ||
| Max Speed Mechanical｜最高機械轉速 | rpm | 6,000 | ||
| Continuous Stall Torque｜連續堵轉扭力 | Nm | 0.38 | 0.71 | 0.93 |
| Peak Torque Maximum｜最大峰值扭力 | Nm | 1.2 | 2.2 | 2.9 |
| Coulomb Friction Torque｜庫倫摩擦扭力 | Nm | 0.0075 | 0.013 | 0.016 |
| Viscous Damping Factor｜黏滯阻尼係數 | Nm/(rad/s) | 2.0E-05 | 4.0E-05 | 8.1E-05 |
| Thermal Time Constant｜熱時間常數 | min | 20 | 15 | 15 |
| Thermal Resistance｜熱阻 | °C/W | 1.5 | 1.3 | 1.3 |
| Max Winding Temperature｜最高繞線溫度 | °C | 125 | ||
| Rotor Inertia｜轉子慣量 | kg-m² | 1.3E-05 | 2.6E-05 | 3.9E-05 |
| Motor Weight｜馬達重量 | g | 660 | 1000 | 1400 |
| Lengths Available｜可供長度 | mm | 71.1 | 96.5 | 121.9 |
Benefits / Features｜原廠重點特性
| 6,000 RPM 高速運轉能力 | 170 VDC 高 DC Bus 電壓 | NEMA 23 標準安裝框架 | Six Windings 六種標準繞線 | 4 Pole Rare Earth 四極稀土磁鐵設計 |

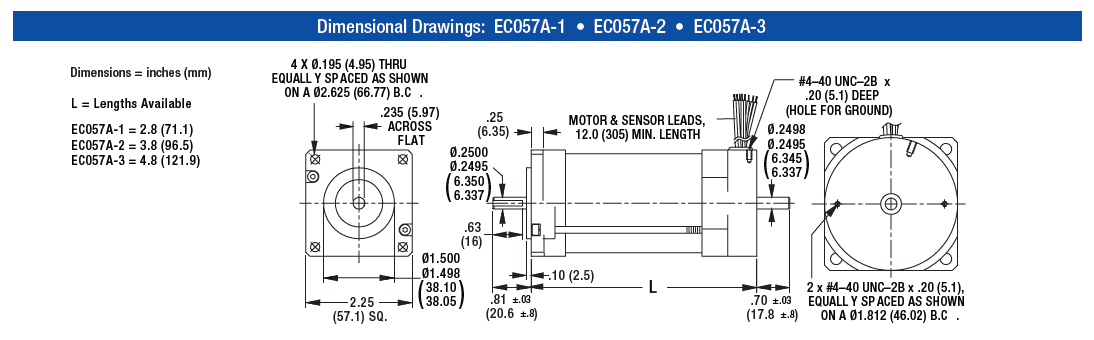

Dimensional Drawings｜尺寸與安裝規格圖
EC057A 採 2.25 in / 57.1 mm 方形 NEMA 23 封裝，三種機身長度：EC057A-1 = 71.1 mm、EC057A-2 = 96.5 mm、EC057A-3 = 121.9 mm。建議此區放入原廠尺寸圖，方便確認孔位、軸徑、線材出線與機構干涉。
Performance Curves｜性能曲線
PDF 分別提供 EC057A-1、EC057A-2、EC057A-3 的 Performance Data & Graph。建議各自放置獨立圖片，避免不同長度馬達的扭力、電流與安全連續運轉區間混用。

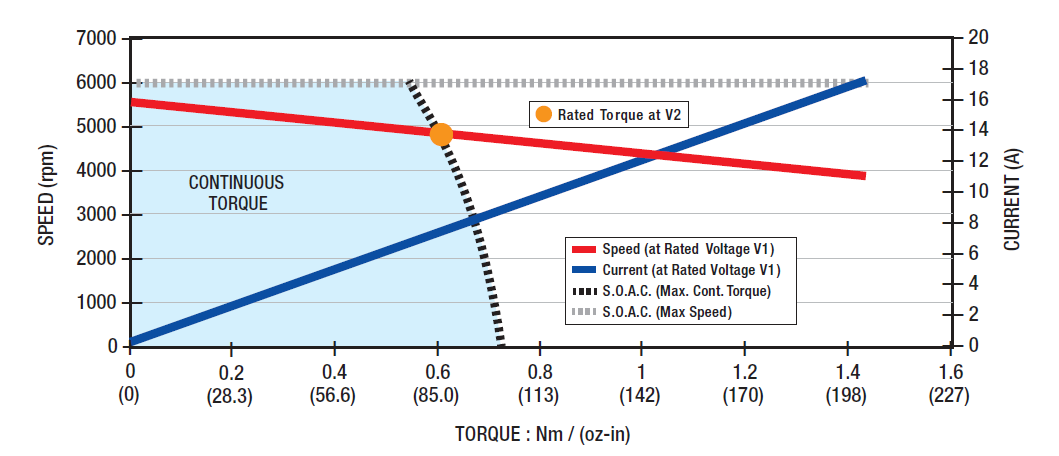

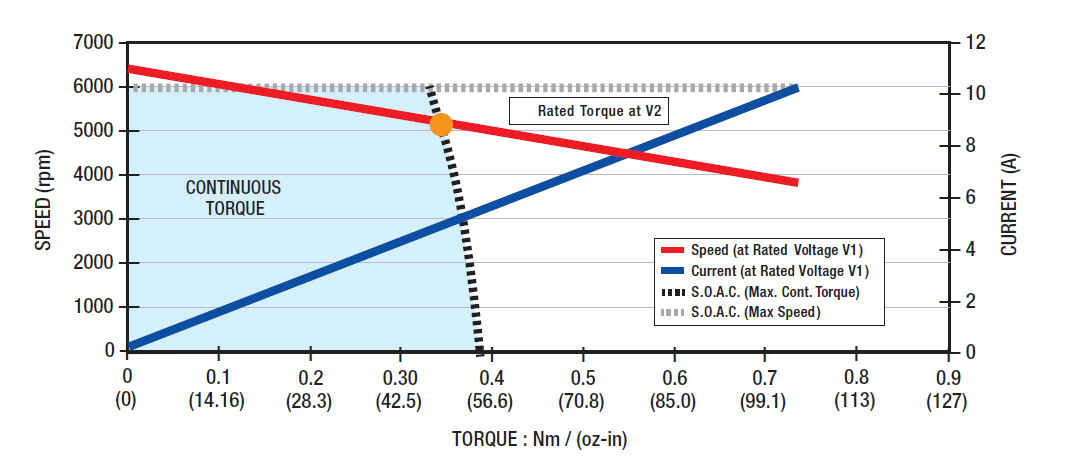

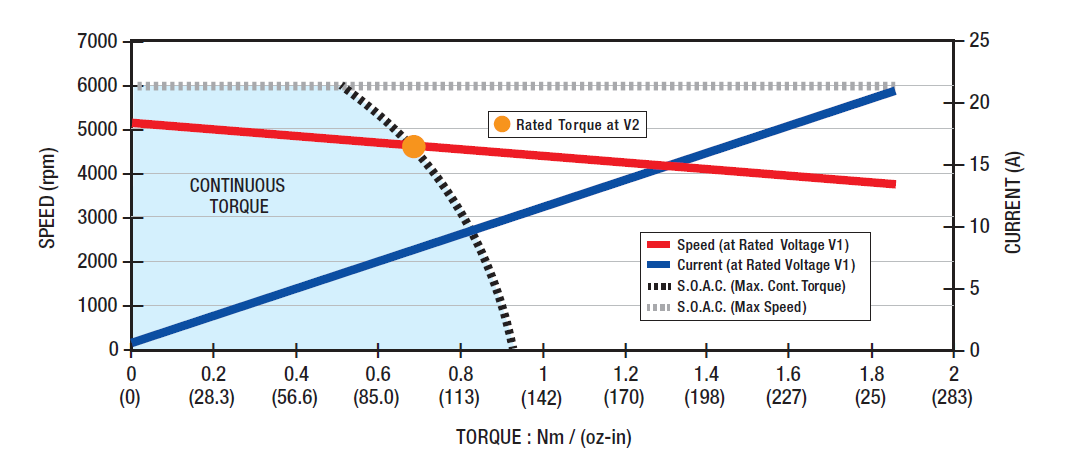

EC057A-1 Performance Curve | EC057A-2 Performance Curve | EC057A-3 Performance Curve |
Winding Performance Data｜繞線性能資料重點
EC057A 具有多種標準繞線，需依 DC Bus 電壓、額定轉速、額定扭力、電流限制與驅動器容量選擇。完整繞線數據建議搭配原廠 Performance Data & Graph 圖表確認。
| EC057A-1 | 短機身版本，適合空間受限但仍需高扭力密度的應用；需依 24–152V 等繞線條件確認。 |
| EC057A-2 | 中長度版本，連續堵轉扭力 0.71 Nm，適合扭力與機身長度平衡的設備。 |
| EC057A-3 | 最高連續扭力版本，連續堵轉扭力 0.93 Nm、峰值扭力 2.9 Nm，適合較高負載傳動機構。 |
Optional Assemblies｜原廠選配組件
以下保留 PDF 明確列出的 EC057A 選配項目，避免誤導工程師以為所有齒輪箱或煞車皆為標準適配。
| Encoders｜編碼器 E30C/D、H Type、Q Type、C Type。適合速度閉迴路、位置回授與設備診斷。 | Programmable Drives｜可程式驅動器 BGE6015A、BGE6060A。適合高扭力無刷控制需求。 | 選型確認指標 電壓、轉速、連續扭力、峰值扭力、散熱、Encoder 與 Drive 需求。 |
Applications｜核心工業選型應用場景
| 自動化致動 適合高扭力、高加速度的定位與傳動機構。 | 醫療與實驗室設備 適合穩定速度控制、泵浦、旋轉平台與檢測模組。 | 精密機構 適合需要 NEMA 23 安裝規格與高扭力密度的設備。 | OEM 長期供應 適合設備量產、替代料評估與客製繞線需求討論。 |
影音專區｜PITTMAN 直流馬達技術與選型工具教學
可搭配原廠 Pittman Express 線上馬達計算器進行初步模擬，協助確認電壓、轉速、扭力、電流與驅動器搭配方向。
PITTMAN 直流馬達技術介紹 適合用於產品頁補充說明，讓工程端快速理解 PITTMAN 馬達在精密控制、模組化搭配與工業應用上的定位。 | Pittman Express 線上模擬選型工具操作教程 可用於輸入負載條件與運動需求，初步比對馬達、減速機、編碼器與驅動器組合。 前往 Pittman Express 線上馬達計算器 → |
需要 EC057A 選型或替代料確認？
請提供原型號、額定電壓、轉速、扭力、工作週期、安裝尺寸與照片，常笙企業可協助比對 EC057A 系列與相關 Encoder / Drive 配置。
