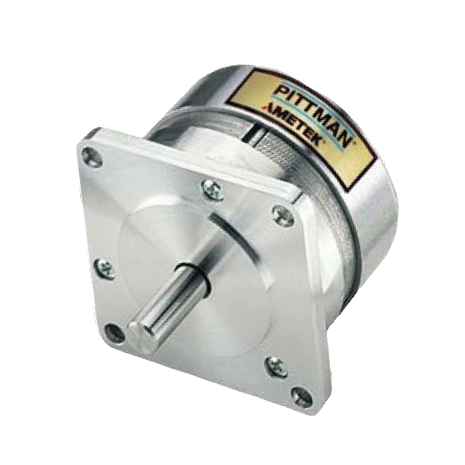

EC057C 57mm無刷直流馬達
馬達連續運轉產生轉矩從0.078 - 0.28 Nm不等。
特點：
●速度高達12,000 RPM
●直流母線電壓高達76.4 Vdc
●NEMA 23配置
●八個標準繞組，可提供特殊繞組
●4極稀土設計
Specifications 產品說明
AMETEK Pittman EC057C 系列｜57mm NEMA 23 高扭力密度無刷直流馬達EC057C Series Brushless DC Motor 為 57mm、NEMA 23 結構的高扭力密度無刷直流馬達，提供 EC057C-1 / EC057C-2 / EC057C-3 / EC057C-4 四種機身長度，適用於需要平順速度控制、高加速度與穩定連續輸出的精密運動控制應用。
|  EC057C 57mm Brushless DC Motor |
Benefits / Features｜原廠重點特色
適合高速精密運動控制。
原廠 Benefits 標示，搭配驅動器時需確認母線電壓。
57mm 方形安裝結構。
每種長度提供多組標準繞線。
高扭力密度與穩定輸出。
Specifications｜產品規格總覽
EC057C 系列提供四種機身長度，選型時建議先確認連續扭力、峰值扭力、轉速、電壓、重量與安裝長度。
| Motor Data | Units | EC057C-1 | EC057C-2 | EC057C-3 | EC057C-4 |
|---|---|---|---|---|---|
| Max DC Terminal Voltage | V | 90 | 90 | 90 | 90 |
| Max Speed Mechanical | rpm | 12,000 | 12,000 | 12,000 | 12,000 |
| Continuous Stall Torque | Nm / oz-in | 0.078 / 11 | 0.14 / 20 | 0.22 / 31 | 0.28 / 40 |
| Peak Torque Maximum | Nm / oz-in | 0.25 / 36 | 0.44 / 63 | 0.70 / 99 | 0.88 / 130 |
| Coulomb Friction Torque | Nm | 0.0066 | 0.0078 | 0.0092 | 0.011 |
| Thermal Time Constant | min | 13 | 17 | 21 | 25 |
| Thermal Resistance | °C/W | 11 | 7.9 | 5.2 | 4.7 |
| Max. Winding Temperature | °C | 130 | 130 | 130 | 130 |
| Rotor Inertia | kg-m² | 4.2E-06 | 7.8E-06 | 1.1E-05 | 1.5E-05 |
| Motor Weight | g / oz | 370 / 13 | 510 / 18 | 670 / 24 | 830 / 29 |

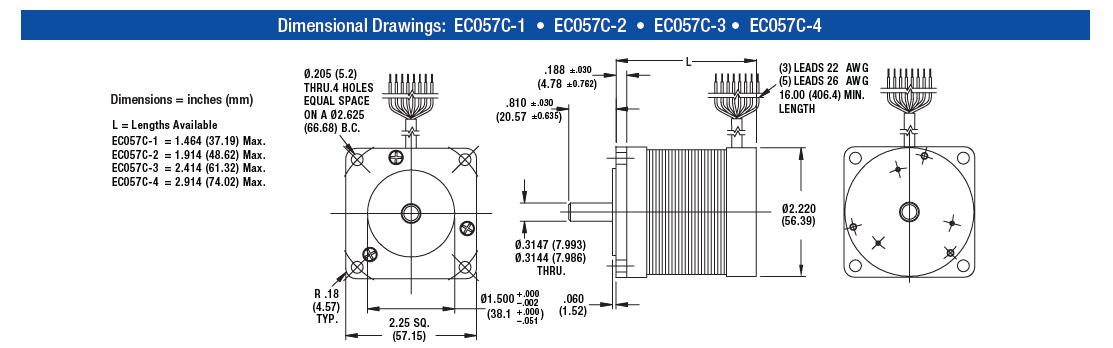

Dimensional Drawings｜尺寸與安裝規格圖
EC057C 為 NEMA 23 結構，外框約 57.15 mm 方形。工程替換時請確認孔位、軸徑、線材方向、機身長度與後端選配空間。
| 型號 | L 長度 inch | L 長度 mm Max. | 選型方向 |
|---|---|---|---|
| EC057C-1 | 1.464 | 37.19 | 短機身、低扭力需求 |
| EC057C-2 | 1.914 | 48.62 | 中等扭力、一般設備 |
| EC057C-3 | 2.414 | 61.32 | 較高連續扭力 |
| EC057C-4 | 2.914 | 74.02 | 最高連續扭力需求 |
Performance Data & Winding Summary｜性能曲線與繞線資料
EC057C 的性能曲線可用於確認不同扭力負載下的轉速、電流與連續運轉安全區域；繞線資料摘要則用於初步判斷電壓、額定功率與峰值電流。S.O.A.C. = Safe Operating Area for Continuous duty，完整繞線與工作點仍需依 PDF 規格書、驅動器與實際料號確認。

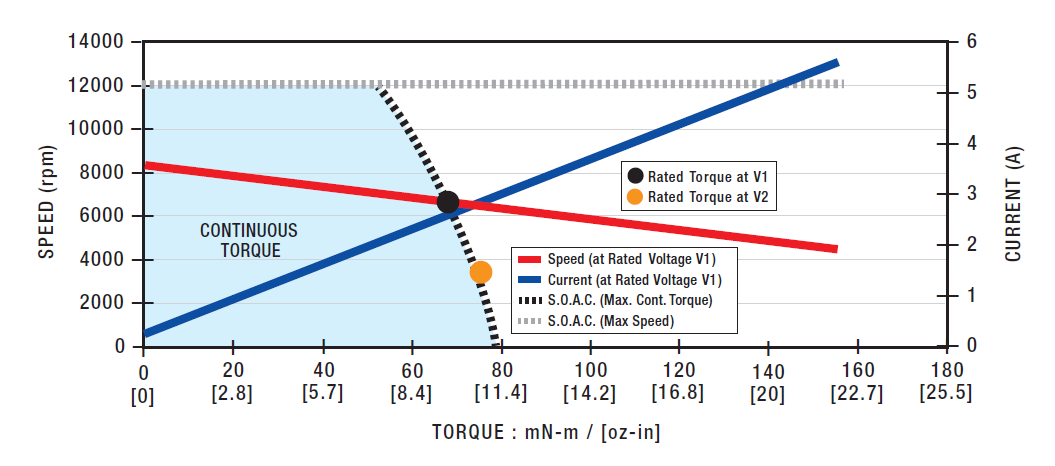

EC057C-1｜Performance Curve + Winding Summary
| 常用電壓 | 9.55–48.0 V |
| 額定功率 | 約 46–48 W |
| 峰值電流 | 4.8–25 A |
| 連續扭力 / 峰值扭力 | 0.078 Nm / 0.25 Nm |

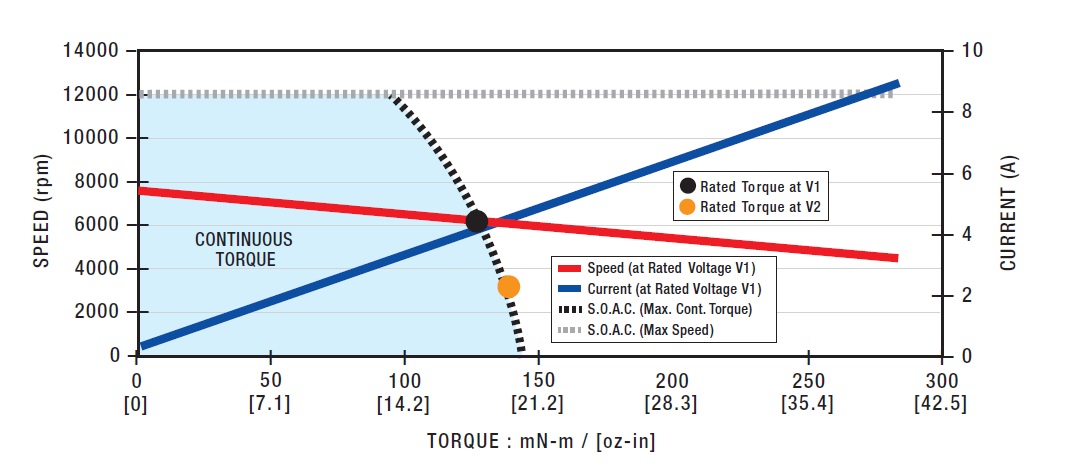

EC057C-2｜Performance Curve + Winding Summary
| 常用電壓 | 12.0–60.6 V |
| 額定功率 | 約 78–81 W |
| 峰值電流 | 6–30 A |
| 連續扭力 / 峰值扭力 | 0.14 Nm / 0.44 Nm |

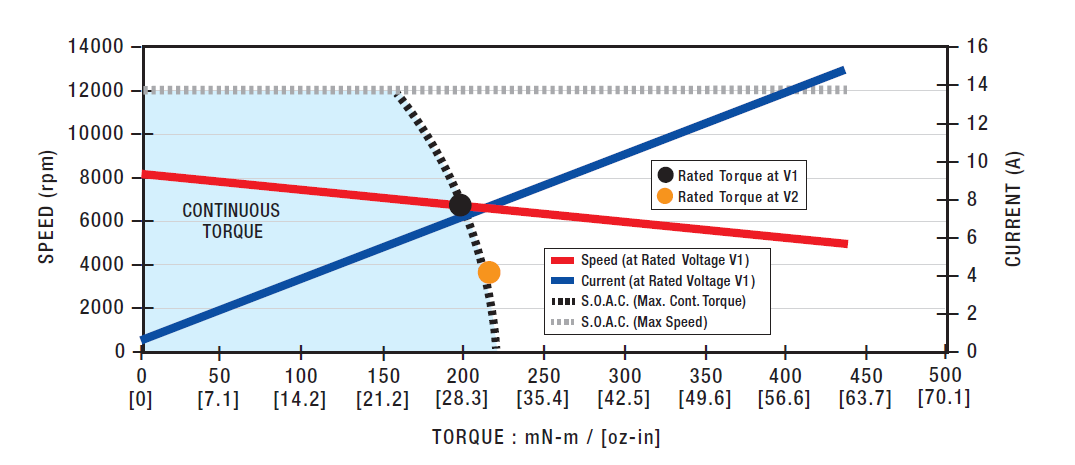

EC057C-3｜Performance Curve + Winding Summary
| 常用電壓 | 12.0–60.6 V |
| 額定功率 | 約 130–140 W |
| 峰值電流 | 9.3–48 A |
| 連續扭力 / 峰值扭力 | 0.22 Nm / 0.70 Nm |

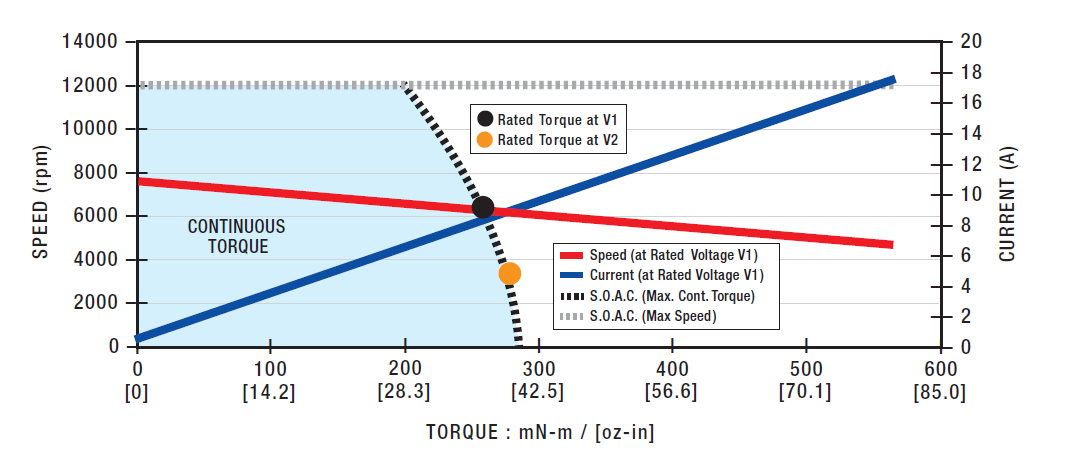

EC057C-4｜Performance Curve + Winding Summary
| 常用電壓 | 15.2–76.4 V |
| 額定功率 | 約 160–170 W |
| 峰值電流 | 9.0–48 A |
| 連續扭力 / 峰值扭力 | 0.28 Nm / 0.88 Nm |
Optional Assemblies｜可搭配選配組件
EC057C 可依應用需求搭配 Encoder、Gearbox、Brake 與 Brushless Drive，組成完整的速度 / 位置 / 扭力控制系統。
G40A、PLG42S、G51A、PLG52
提高負載端扭力，降低輸出轉速。
E30C / E30D
適合速度閉迴路與位置控制。
B49A
適合垂直軸、停電保持或安全停止需求。
BGE3004A、BGE6015A
用於建立無刷馬達控制系統。
Applications｜建議應用方向
原廠定位 EC057C 適合需要全速域平順運動控制與高加速度的應用。以下為依產品特性整理的選型應用方向，實際仍需依負載、散熱與驅動器條件確認。
適合高速定位、穩定轉速與長時間運轉機構。
適合泵浦、離心、樣品處理與精密傳動。
搭配 G51A / PLG52 可提高負載端輸出扭力。
可依電壓、轉速、回授與控制器需求評估配置。
影音專區｜PITTMAN 直流馬達技術與選型工具教學
可搭配原廠 Pittman Express 線上馬達計算器進行初步模擬，協助確認電壓、轉速、扭力、電流與驅動器搭配方向。
PITTMAN 直流馬達技術介紹 適合用於產品頁補充說明，讓工程端快速理解 PITTMAN 馬達在精密控制、模組化搭配與工業應用上的定位。 | Pittman Express 線上模擬選型工具操作教程 可用於輸入負載條件與運動需求，初步比對馬達、減速機、編碼器與驅動器組合。 前往 Pittman Express 線上馬達計算器 → |
需要 EC057C 選型或替代料確認？
請提供原型號、額定電壓、目標轉速、連續扭力、峰值扭力、安裝尺寸、是否需要 Encoder / Gearbox / Brake，常笙可協助比對合適配置。
