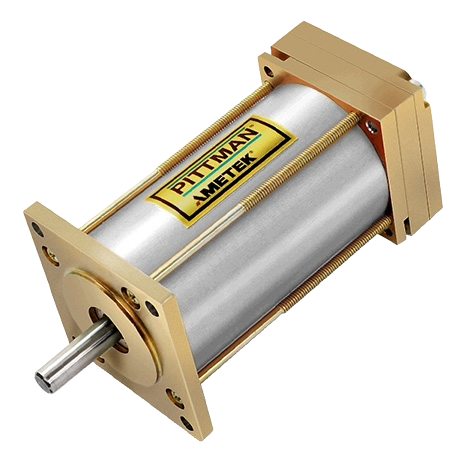

ES050A 50mm無刷直流馬達
ES050A系列是一種高轉矩密度型無刷馬達，採用了NEMA 23配置的無槽設計。 有3種馬達長度可供選擇。
馬達連續運轉產生轉矩從0.176 - 0.304 Nm不等。
特點：
●速度高達5,000 RPM
●直流母線電壓高達120 Vdc
●NEMA 23配置
●八個標準繞組，可提供特殊繞組
●4極稀土設計
馬達連續運轉產生轉矩從0.176 - 0.304 Nm不等。
特點：
●速度高達5,000 RPM
●直流母線電壓高達120 Vdc
●NEMA 23配置
●八個標準繞組，可提供特殊繞組
●4極稀土設計
Specifications 產品說明
常笙企業｜AMETEK Haydon Kerk Pittman 台灣代理與選型支援
AMETEK Pittman ES050A 系列｜50mm Slotless 無刷直流馬達
ES050A Series Brushless DC Motor 為 50mm、NEMA 23 結構的 Slotless 無刷直流馬達，具備高扭力密度、可預測且易控制的扭力輸出，連續扭力範圍 0.176–0.304 Nm，適合高加速度、精密控制與需要較高負載裕度的自動化設備。
|  ES050A 50mm Slotless Brushless DC Motor |
Specifications｜完整產品規格總覽
ES050A 提供 3 種機身長度，可依扭力、安裝空間與負載慣量選擇 ES050A-1 / ES050A-2 / ES050A-3。
| Motor Data | Units | ES050A-1 | ES050A-2 | ES050A-3 |
|---|---|---|---|---|
| Max DC Terminal Voltage | V | 120 | ||
| Max Speed Mechanical | rpm | 5,000 | ||
| Continuous Stall Torque | Nm | 0.18 | 0.25 | 0.30 |
| Peak Torque Maximum | Nm | 0.54 | 0.77 | 0.94 |
| Motor Weight | g | 620 | 850 | 990 |
| Length Available | in / mm | 3.165 / 80.39 Max. | 3.665 / 93.09 Max. | 4.165 / 105.79 Max. |
Dimensional Drawings｜尺寸與安裝規格圖

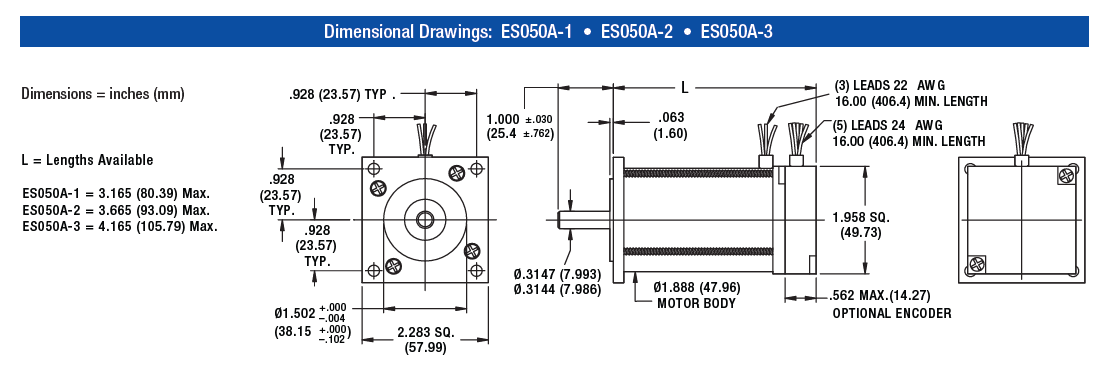

ES050A 採 NEMA 23 方形安裝結構，圖面顯示馬達本體、出線、選配 Encoder 與 ES050A-1 / -2 / -3 長度差異。請以實際圖面確認軸徑、孔距、安裝深度與尾端配件空間。
Performance Curves｜性能曲線
性能曲線可用於確認不同扭力負載下的轉速、電流與連續運轉安全區域。實際選型仍需搭配工作週期、散熱條件與環境溫度確認。

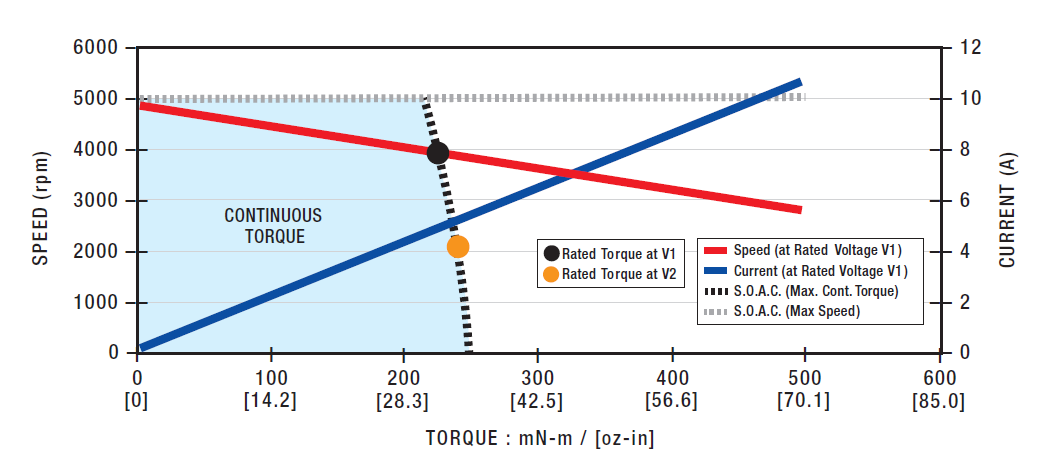

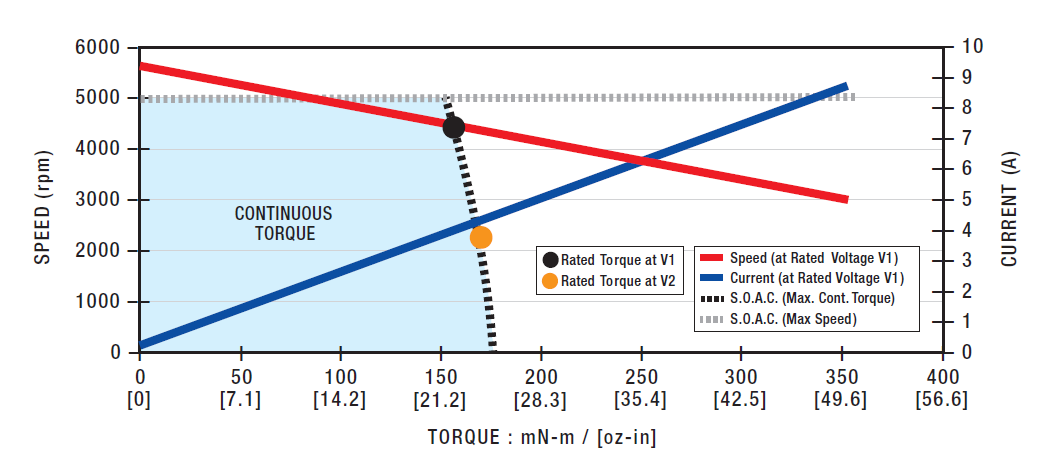

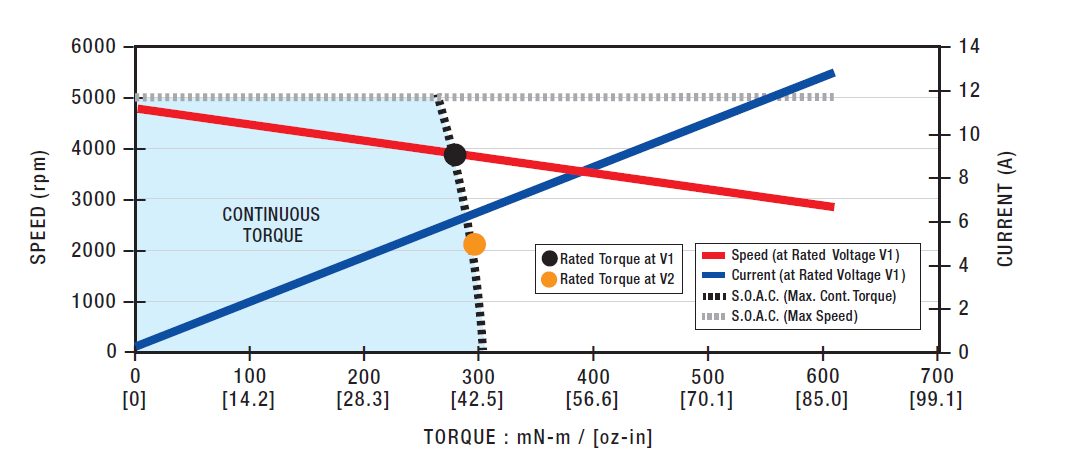

ES050A-1 Performance Curve | ES050A-2 Performance Curve | ES050A-3 Performance Curve |
Winding Performance Data｜繞線性能資料重點
| 型號 | Rated Voltage V1 | Rated Torque V1 | Rated Speed V1 | Rated Power V1 | 選型解讀 |
|---|---|---|---|---|---|
| ES050A-1 | 12.0–60.6 V | 0.16 Nm | 約 4320–4500 rpm | 72–75 W | 50mm 入門長度，適合中等扭力與空間較受限設備。 |
| ES050A-2 | 15.2–76.4 V | 0.22–0.23 Nm | 約 3860–4090 rpm | 92–97 W | 扭力與體積平衡，適合自動化傳動與夾持機構。 |
| ES050A-3 | 19.1–96.0 V | 0.27–0.28 Nm | 約 3870–4120 rpm | 110–120 W | 最高扭力長版，適合高負載與較高連續輸出需求。 |
Optional Assemblies｜選配組件與系統整合
ES050A 可依應用需求搭配編碼器、減速機、煞車器與可程式驅動器，形成完整的無刷直流馬達控制系統。此區塊以系統整合角度整理原廠可搭配組件，方便工程師快速判斷回授、降速增扭、斷電保持與驅動控制需求。
回授控制 Encoder：E30C / E30D 適合速度回授、位置控制、閉迴路控制與精密定位，可用於需要穩定速度或位置回授的自動化系統。 | 扭力放大 / 降速 Gearboxes：G40A / PLG42S / PLG52 用於降低輸出轉速、提高輸出扭矩，適合高負載、低速輸出或需要機構傳動整合的應用。 | 斷電保持 Brake：B49A 適合垂直軸、Z 軸、升降機構或斷電時需保持位置的設備，可提高停機與保持狀態的安全性。 | 驅動控制 Programmable Drives：PBL4850E / BGE6015A 可搭配控制器設定速度、方向、加減速、電流限制與運轉條件，協助完成馬達控制系統整合。 | 整合提醒 Motor + Gearbox + Encoder + Drive ES050A 選型建議以整套系統確認，不只比較馬達單體扭力，也需考量驅動器、回授與機構負載條件。 |
ES050A 系統整合詢價資料
若需常笙協助選型，建議提供：馬達型號、額定電壓、目標轉速、連續 / 峰值扭力、是否需要 Encoder / Gearbox / Brake、安裝空間與控制器規格。
Typical Applications｜核心工業選型應用場景
ES050A 屬於 50mm NEMA 23 Slotless 無刷直流馬達，適合需要高扭力密度、平順運轉、可控制扭力輸出與中高負載裕度的設備。
高扭力自動化模組 適合夾持、搬運、轉台、分度機構與需要穩定扭力輸出的自動化設備。ES050A 可在有限安裝空間內提供較高連續輸出。 | 精密定位與伺服控制 Slotless 設計有助於降低齒槽效應，提供較平順且可預測的扭力輸出，適合閉迴路速度控制與定位控制。 | 泵浦、閥門與機構驅動 適合需要較高連續扭力、長時間穩定輸出與速度控制的泵浦、閥門、轉動平台與機構驅動設備。 | OEM 客製設備整合 可依電壓、繞線、減速機、煞車、編碼器與驅動器配置進行整機整合，適合客製自動化設備與長期供應專案。 |
