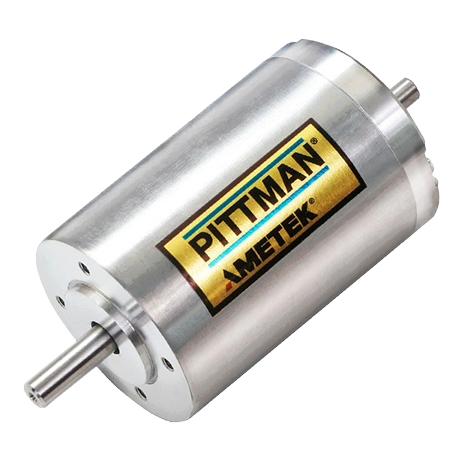

EC044A 44mm 無刷直流馬達
馬達連續運轉產生轉矩從0.043 - 0.081 Nm不等。
特點：
●速度可能高達15,000 RPM
●直流母線電壓高達48 Vdc
●公制安裝
●八個標準繞組，可提供特殊繞組
Specifications 產品說明
AMETEK Pittman EC044A 系列｜44mm Instrument Grade 無刷直流馬達
EC044A Series Brushless DC Motor 為 44mm 外徑的 Instrument Grade 無刷直流馬達，屬於 medium torque density 4 pole 設計，可作為有刷馬達升級方案，適合動力傳輸與精密運動控制應用。此系列提供 EC044A-1、EC044A-2、EC044A-3 三種長度，連續扭矩範圍 0.043–0.081 Nm。
|  |
Specifications｜完整產品規格總覽
EC044A 提供三種馬達長度，適合依照安裝空間、連續扭矩、峰值扭矩、電壓平台、側向負載與控制精度需求進行選型。
| Motor Data | Units | EC044A-1 | EC044A-2 | EC044A-3 |
|---|---|---|---|---|
| Max DC Terminal Voltage | V | 48 | 48 | 48 |
| Max Speed Mechanical | rpm | 15,000 | 15,000 | 15,000 |
| Continuous Stall Torque | Nm | 0.043 | 0.065 | 0.081 |
| Peak Torque Maximum | Nm | 0.20 | 0.36 | 0.45 |
| Rotor Inertia | kg-m² | 2.1E-06 | 3.0E-06 | 4.0E-06 |
| Motor Weight | g | 260 | 350 | 430 |
| Available Length L | mm | 52.3 | 65.0 | 77.7 |
Benefits｜原廠重點優勢
EC044A 為 AMETEK Pittman Instrument Grade Brushless DC Motor，專為需要長壽命、低維護、高效率與精密速度控制的工業設備設計。相較傳統有刷馬達，EC044A 可降低碳刷磨耗與維護頻率，並以 44mm 緊湊外徑提供穩定的動力傳輸與精密運動控制能力。
| 高速運轉能力 最高可達 15,000 RPM，適合高速傳動、快速啟停與動態控制需求。 | 48VDC 系統平台 支援最高 48 VDC，可對應常見工業控制、設備模組與驅動器平台。 | Instrument Grade 控制特性 適合需要全速域均勻運轉、穩定速度控制與高加速度反應的精密設備。 | 模組化系統整合 可搭配 Encoder、Gearbox、Brake 與 Drive，建立完整無刷馬達控制系統。 |

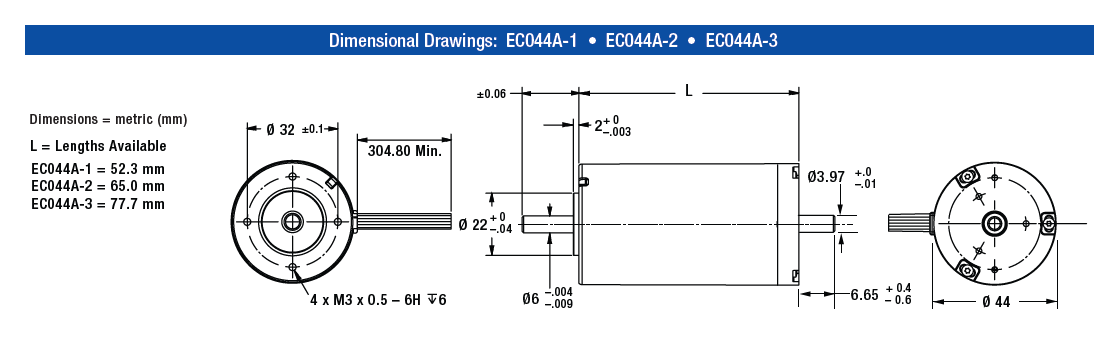

Dimensional Drawings｜尺寸與安裝規格圖
EC044A 為 44mm 外徑、Metric mounting 設計，提供 EC044A-1（52.3 mm）、EC044A-2（65.0 mm）、EC044A-3（77.7 mm）三種長度，可搭配編碼器、減速機、煞車與驅動器形成完整無刷馬達控制系統。

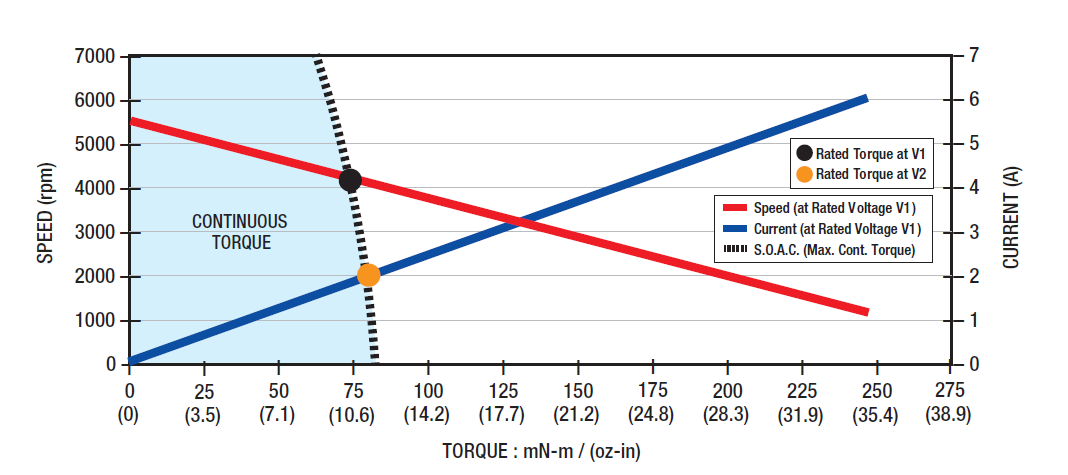

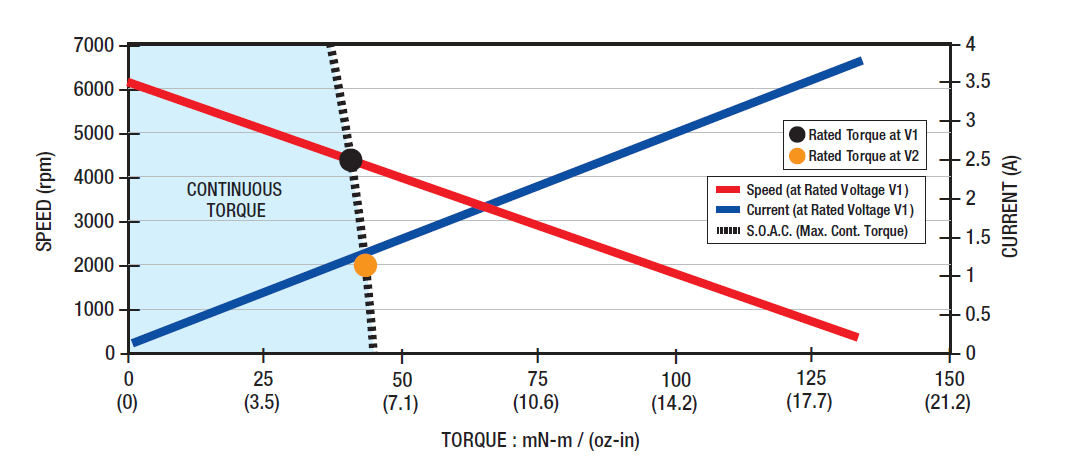

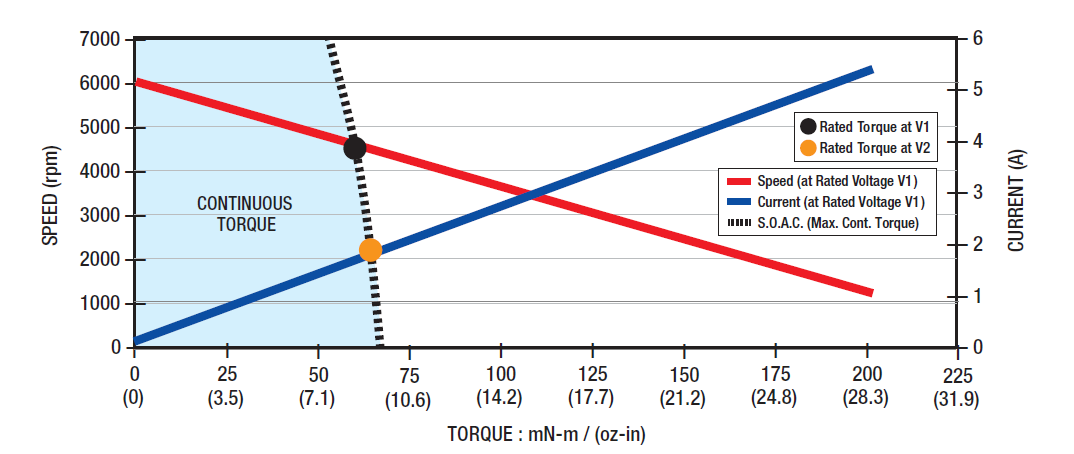

Performance Curves｜馬達運轉性能曲線
EC044A-1  | EC044A-2  | EC044A-3  |
註：S.O.A.C. = Safe Operating Area for Continuous duty。所有數值以 25°C 環境溫度為基準，峰值資料為理論參考值。
Winding Performance Data｜繞線性能資料重點
| 型號 | 選型重點 | 建議應用方向 |
|---|---|---|
| EC044A-1 | 短版、重量約 260g，連續扭矩 0.043Nm，適合 44mm 空間內需要高速、低中負載與精密控制的應用。 | 精密定位平台、泵浦、閥門、夾持機構 |
| EC044A-2 | 中版、重量約 350g，連續扭矩 0.065Nm，扭矩與尺寸取得平衡，適合有刷馬達升級、精密傳動與控制應用。 | 自動化模組、檢測設備、精密傳動 |
| EC044A-3 | 長版、重量約 430g，連續扭矩 0.081Nm，適合較高負載、較高啟停頻率與穩定速度控制需求。 | 高加速度機構、輸送傳動、工業控制 |
Optional Assemblies｜可搭配選配組件
Encoder｜後端回授 E30C/D、H Type，適合速度、位置與閉迴路控制。 | Gearbox｜前端減速 PLG42S、G51A、PLG52，可提升輸出扭矩並降低輸出轉速。 | Brake｜煞車模組 B30A，適合需要斷電保持、垂直軸或安全停止的機構。 | Drive｜系統控制 PBL4850E、BGE3004A、BGE6015A，建立完整無刷馬達控制系統。 |
Applications｜適用工業應用場景
EC044A 適合需要 44mm 緊湊外徑、全速域穩定運轉、高加速度與中等扭矩密度的設備，可用於動力傳輸、精密運動控制與有刷馬達升級應用。
| 精密運動控制 適合定位軸、旋轉平台、夾持機構與速度控制，需要穩定轉速與高加速度反應。 | 動力傳輸與泵閥控制 適合小型泵浦、閥門、傳動模組與送料機構，可搭配 Gearbox 提升輸出扭矩。 | 醫療、實驗室與檢測設備 適合小型化設備、樣品處理、檢測模組與低維護運轉環境。 | 半導體與自動化模組 適合自動化機台、精密搬送、測試治具與 OEM 設備整合，可搭配 Encoder / Drive 建立閉迴路控制。 |
影音專區｜PITTMAN 無刷直流馬達技術與選型工具教學
可搭配原廠 Pittman Express 線上馬達計算器進行初步模擬，協助確認電壓、轉速、扭力、電流與驅動器搭配方向。
PITTMAN 直流馬達技術介紹 適合用於產品頁補充說明，讓工程端快速理解 PITTMAN 馬達在精密控制、模組化搭配與工業應用上的定位。 | Pittman Express 線上模擬選型工具操作教程 可用於輸入負載條件與運動需求，初步比對馬達、減速機、編碼器與驅動器組合。 前往 Pittman Express 線上馬達計算器 → |
需要 EC044A 選型或替代型號評估？
請提供目標電壓、轉速、扭矩、負載條件、安裝尺寸與是否需要 Encoder / Gearbox / Drive，常笙可協助比對合適配置。
