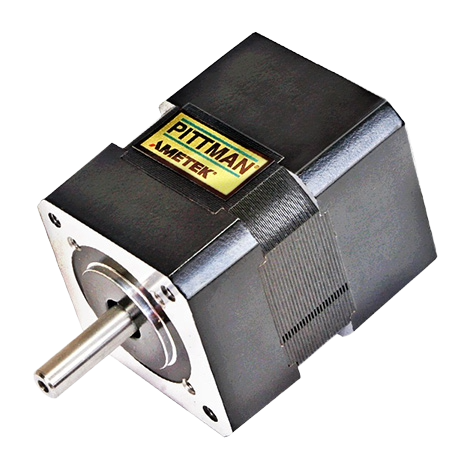

EC042B 42mm無刷直流馬達
馬達連續運轉產生轉矩從0.064 - 0.17 Nm不等。
特點：
●速度可能高達9,000 RPM
●直流母線電壓高達96 Vdc
●用於高側面負荷的大型軸承
●公制安裝
●每個層疊有八個標準繞組- 可提供特殊繞
Specifications 產品說明
AMETEK Pittman EC042B 系列｜42mm Instrument Grade 無刷伺服馬達
EC042B Series Brushless DC Motor 為 42mm 外徑的 Instrument Grade 無刷伺服馬達，適合 power transmission 與 precision motion control 應用。此系列提供 EC042B-1、EC042B-2、EC042B-3 三種馬達長度，連續堵轉扭矩 0.064–0.17 Nm，適合需要 42mm 空間內較高扭矩、全速域均勻運動控制與高加速度的伺服應用。
|  EC042B 42mm Brushless DC Motor |
Specifications｜Motor Characteristics
以下依原廠 EC042B Series 型錄整理，所有數值以 25°C 環境溫度為基準；峰值資料為理論參考值，實際選型需確認散熱、工作週期與驅動器設定。
| Motor Data | Units | EC042B-1 | EC042B-2 | EC042B-3 |
|---|---|---|---|---|
| Max DC Terminal Voltage | V | 96 | 96 | 96 |
| Max Speed Mechanical | rpm | 9,000 | 9,000 | 9,000 |
| Continuous Stall Torque | Nm | 0.064 | 0.12 | 0.17 |
| Peak Torque Maximum | Nm | 0.38 | 0.39 | 0.55 |
| Coulomb Friction Torque | Nm | 0.0014 | 0.0028 | 0.0042 |
| Viscous Damping Factor | V/(rad/s) | 3.4E-06 | 4.7E-06 | 6.7E-06 |
| Thermal Time Constant | min | 5.1 | 11 | 16 |
| Thermal Resistance | °C/W | 9.1 | 5.9 | 4.4 |
| Max. Winding Temperature | °C | 105 | 105 | 105 |
| Rotor Inertia | kg-m² | 1.4E-05 | 1.8E-05 | 2.1E-05 |
| Motor Weight | g | 340 | 540 | 730 |
Benefits｜原廠重點優勢
| 9,000 RPM Speeds up to 9,000 RPM possible | 96 VDC DC bus voltage up to 96 VDC | 大軸承 Large bearings for high side loads | Metric mounting 公制安裝介面，利於設備整合 | 8 組標準繞線 Eight standard windings per stack |

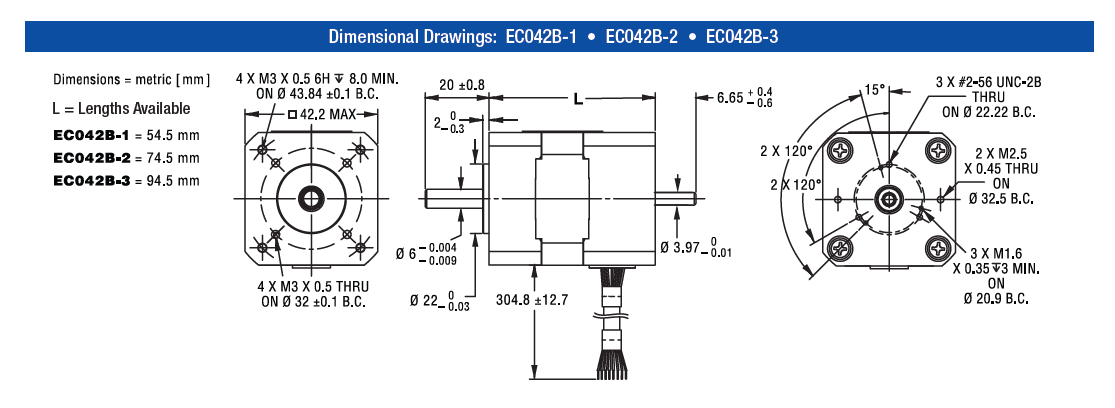

Dimensional Drawings｜尺寸與安裝規格圖
請依 EC042B-1 / EC042B-2 / EC042B-3 對應機身長度確認安裝空間：54.5 mm、74.5 mm、94.5 mm。前端安裝、輸出軸與後端孔位請以原廠尺寸圖為準。
Performance Data & Graph｜馬達運轉性能曲線
EC042B 每一種堆疊長度皆有獨立 Performance Data & Graph。曲線主要用於比對額定電壓 V1 / V2、額定扭矩、速度、電流與 S.O.A.C. 連續安全工作區。
EC042B-1 | EC042B-2 | EC042B-3 |
註：S.O.A.C. = Safe Operating Area for Continuous duty。Peak values are theoretical and for reference only.
Winding Performance Data｜繞線性能資料重點
| 型號 | 馬達長度 | 連續堵轉扭矩 | 選型方向 |
|---|---|---|---|
| EC042B-1 | 54.5 mm | 0.064 Nm | 短機身，適合 42mm 空間受限且需要精密控制的設備。 |
| EC042B-2 | 74.5 mm | 0.12 Nm | 中長度與中高扭矩平衡，適合一般伺服定位與傳動機構。 |
| EC042B-3 | 94.5 mm | 0.17 Nm | 長機身最高扭矩版本，適合高負載、較高加速度或較大慣量負載。 |
若需細分繞線電壓、KT、KE、Rmt、L、Ipk 等數值，請依實際目標電壓平台比對 Performance Data 表。
Optional Assemblies｜原廠選配組件
EncodersE30C/D、H Type，用於速度/位置回授與閉迴路控制。 | GearboxesPLG42S、PLG52，用於降低轉速、放大輸出扭矩與改善負載匹配。 | Programmable DrivesPBL4850E、BGE3004A、BGE6015A，用於可程式化速度/位置/扭矩控制。 |
Applications｜適用工業應用場景
EC042B 原廠定位為 power transmission 與 precision motion control 應用，適合需要 42mm 外徑、高扭矩密度、全速域均勻運動控制與高加速度的設備。以下應用為依原廠定位整理的工程選型方向，未加入 PDF 未標示的防護等級或環境保證。
| 精密運動控制 全速域均勻運轉、速度控制、定位軸與高加速度需求。 | 動力傳輸模組 泵浦、閥門、夾持機構、送料機構與旋轉平台。 | 自動化設備 檢測設備、實驗室自動化、包裝機械與設備伺服軸。 | OEM 客製整合 依電壓、繞線、Encoder、Gearbox 與 Drive 需求整合。 |
影音專區｜PITTMAN 直流馬達技術與選型工具教學
可搭配原廠 Pittman Express 線上馬達計算器進行初步模擬，協助確認電壓、轉速、扭矩、電流與驅動器搭配方向。
PITTMAN 直流馬達技術介紹 可作為 PITTMAN 直流馬達技術、產品定位與應用情境的入門參考。 | Pittman Express 選型工具教學 可用於輸入負載條件與運動需求，初步比對馬達、減速機、編碼器與驅動器組合。 前往 Pittman Express 線上馬達計算器 → |
詢價前請提供
目標電壓、轉速、連續/峰值扭矩、負載慣量、Duty Cycle、安裝空間、是否需要 Encoder / Gearbox / Drive，以及現有替代料號或產品照片。
