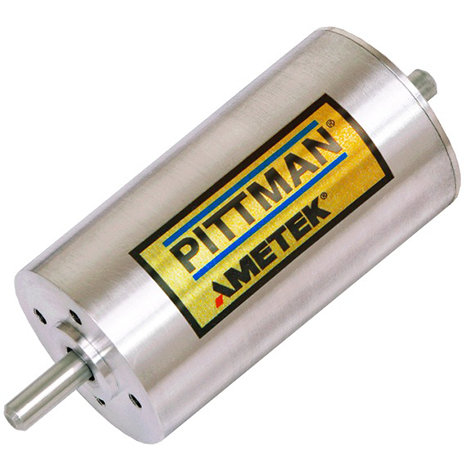

EC033A 33mm無刷直流馬達

EC033A系列是一款外殼直徑33mm的高轉矩密度型無刷馬達。
它有3種馬達長度可供選擇，馬達連續運轉產生轉矩從0.025 - 0.06 Nm不等。
特點：
●速度高達12,000 RPM
●直流母線電壓高達60 Vdc
●33毫米的外殼直徑
●八個標準繞組，可提供特殊繞組
●4極稀土設計

Specifications 產品說明

常笙企業｜AMETEK Haydon Kerk Pittman 台灣代理與選型支援

AMETEK Pittman EC033A 系列｜33mm Instrument Grade 無刷直流馬達

最高 60 VDC

最高 12,000 RPM

33mm 直徑外殼

4極稀土磁鐵設計

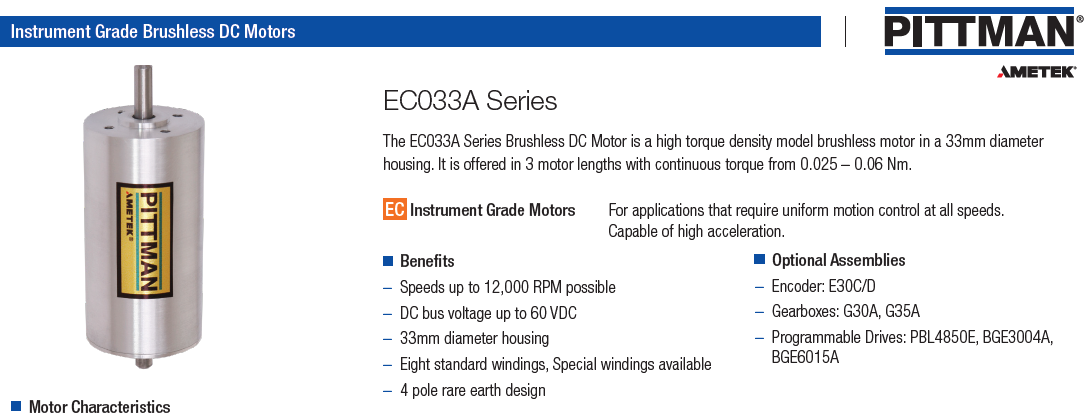

EC033A Series Brushless DC Motor 為 33mm 直徑高扭矩密度無刷直流馬達，屬於 Instrument Grade Motors，適合需要全速域均勻運動控制、高加速度與精密伺服控制的設備應用。此系列提供 EC033A-1、EC033A-2、EC033A-3 三種長度，連續扭矩範圍 0.025–0.060 Nm。

提交規格，免費評估替代型號 →

Pittman Express 選型工具 →

EC033A 技術資料快速導覽

Specifications Benefits Dimensional Drawings Performance Curves Model Selection Optional Assemblies Applications 影音專區

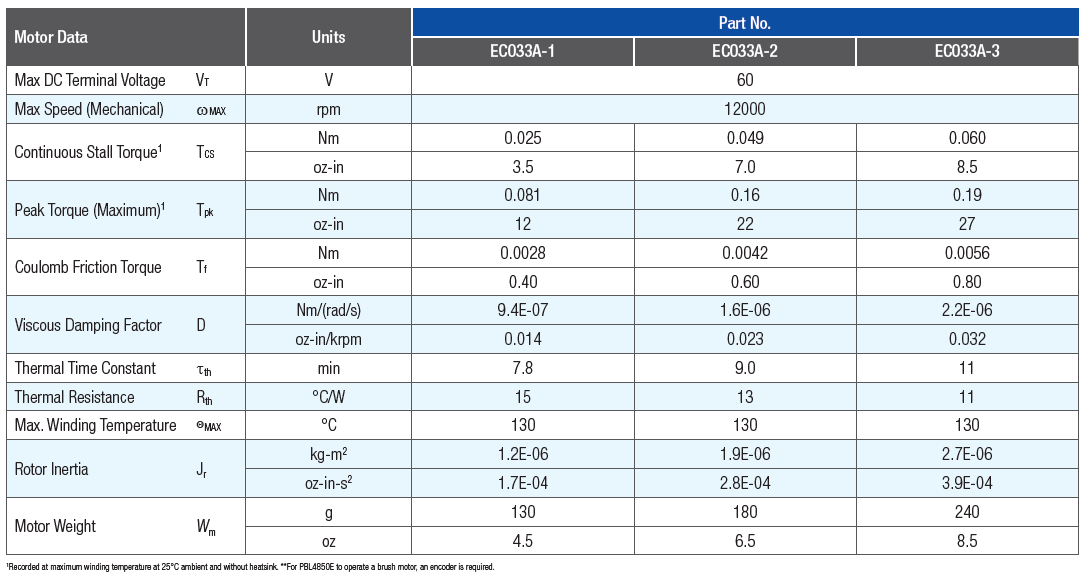

Specifications｜完整產品規格總覽

EC033A 提供三種馬達長度，適合依照安裝空間、連續扭矩與功率需求進行選型。

Motor Data	Units	EC033A-1	EC033A-2	EC033A-3
Max DC Terminal Voltage	V	60	60	60
Max Speed Mechanical	rpm	12,000	12,000	12,000
Continuous Stall Torque	Nm	0.025	0.049	0.060
Peak Torque Maximum	Nm	0.081	0.16	0.19
Rotor Inertia	kg-m²	1.2E-06	1.9E-06	2.7E-06
Motor Weight	g	130	180	240
Available Length L	mm	38.1 Max.	50.8 Max.	63.5 Max.

Benefits｜原廠產品優勢

以下依據原廠 EC033A Series 型錄 Benefits 區塊整理，便於工程師快速確認此系列的速度、電壓、外徑、繞線與磁鐵設計重點。

最高 12,000 RPM
適合需要高速旋轉與穩定速度控制的精密機構。

最高 60 VDC
支援最高 60V DC bus voltage，方便搭配不同電源與驅動架構。

33mm 外徑機殼
33mm diameter housing，適合空間受限但仍需要較高扭矩密度的設備。

八種標準繞線
Eight standard windings，亦可依需求評估特殊繞線。

4 極稀土磁鐵設計
4 pole rare earth design，有助於提升扭矩密度與動態響應。

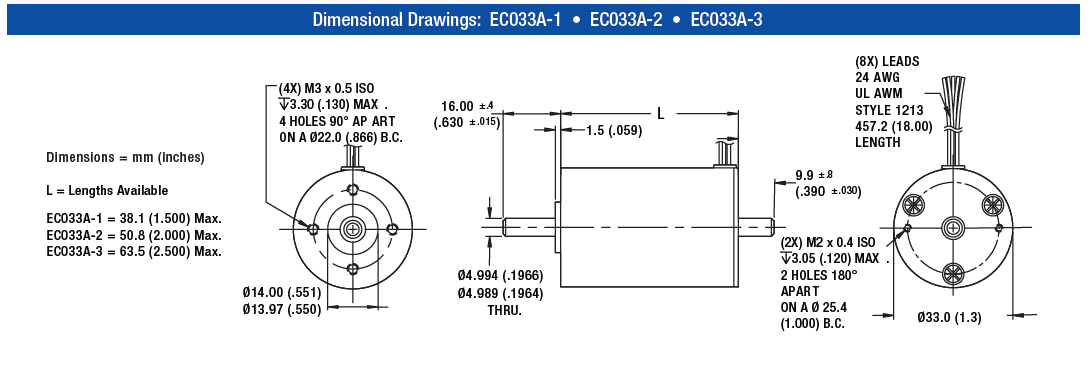

Dimensional Drawings｜尺寸與安裝規格圖

建議於此區放入原廠尺寸圖。EC033A 為 Ø33.0mm 外殼，前端 4 × M3 安裝孔、後端 2 × M2 孔位，8 條 24 AWG 引線。

Performance Curves｜馬達運轉性能曲線

EC033A-1

EC033A-2

EC033A-3

型號	Rated Voltage V1	Rated Torque V1	Rated Speed V1	Rated Current V1	Rated Voltage V2	Rated Torque V2	Rated Speed V2	Rated Current V2
EC033A-1	4.78–24.0 V	0.023–0.024 Nm	3430–4750 rpm	4.9–0.93 A	3.79–19.1 V	0.024 Nm	1680–3000 rpm	5.0–0.97 A
EC033A-2	9.55–48.0 V	0.045–0.047 Nm	4780–5450 rpm	4.6–0.90 A	6.00–30.3 V	0.048–0.049 Nm	1660–2330 rpm	4.8–0.95 A
EC033A-3	12.0–60.0 V	0.048–0.052 Nm	6060–6790 rpm	4.3–0.83 A	7.58–38.2 V	0.056–0.057 Nm	2790–3340 rpm	4.7–0.93 A

註：以上 Performance Data 摘要取自原廠 EC033A-1 / EC033A-2 / EC033A-3 各頁 V1、V2 額定資料；S.O.A.C. = Safe Operating Area for Continuous duty。所有數值以 25°C 環境溫度為基準，峰值資料為理論參考值。

Model Selection Summary｜型號選型重點

型號	馬達長度	連續扭矩	建議方向
EC033A-1	38.1 mm Max.	0.025 Nm	空間受限、輕負載、高速小型機構
EC033A-2	50.8 mm Max.	0.049 Nm	自動化模組、檢測設備、伺服控制
EC033A-3	63.5 mm Max.	0.060 Nm	較高負載、高加速度機構、工業控制

Optional Assemblies｜可搭配選配組件

後端回授｜Encoder

建議搭配 E30C / E30D Optical Incremental Encoder，適合位置、速度與閉迴路控制。

前端適配｜Gearbox

可搭配 G30A、G35A 精密齒輪箱，提升輸出扭矩並降低輸出轉速。

系統控制｜Drive

可搭配 PBL4850E、BGE3004A、BGE6015A 等驅動器，建立完整無刷馬達控制系統。

Applications｜適用工業應用場景

以下為依 EC033A 產品特性整理之應用建議，實際選型仍建議依電壓、轉速、扭矩、Duty Cycle 與安裝空間確認。

醫療設備與生命科學儀器
適合需要穩定轉速、低震動與高可靠度的醫療分析設備、檢測系統與實驗室儀器。

精密自動化控制
適用於高響應定位機構、自動化模組、精密平台與電子設備控制系統。

半導體與檢測設備
可用於晶圓設備、光學檢測、自動搬送與精密驅動模組。

商用設備與 OEM 系統整合
適合商業設備、客製化機構與長期供貨產品平台開發。

編碼器與減速機整合應用
可搭配 E30 Encoder、G30A / G35A Gearbox 進行速度控制與扭力放大。

影音專區｜PITTMAN 直流馬達技術與選型工具教學

可搭配原廠 Pittman Express 線上馬達計算器進行初步模擬，協助確認電壓、轉速、扭力、電流與驅動器搭配方向。

PITTMAN 直流馬達技術介紹

適合用於產品頁補充說明，讓工程端快速理解 PITTMAN 馬達在精密控制、模組化搭配與工業應用上的定位。

Pittman Express 線上模擬選型工具操作教程

可用於輸入負載條件與運動需求，初步比對馬達、減速機、編碼器與驅動器組合。

前往 Pittman Express 線上馬達計算器 →

需要 EC033A 選型或替代型號評估？

請提供目標電壓、轉速、扭矩、負載條件、安裝尺寸與是否需要 Encoder / Gearbox / Drive，常笙可協助比對合適配置。

提交您的規格，免費評估替代型號 →
