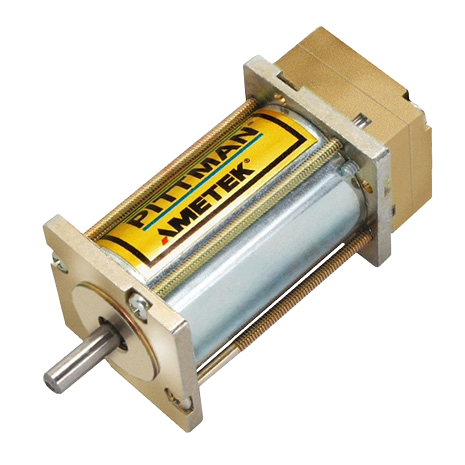

ES030A 30mm無刷直流馬達
它有2種馬達長度可供選擇，馬達連續運轉產生轉矩從0.029 - 0.041 Nm不等。
特點：
●速度高達8,000 RPM
●直流母線電壓高達60 Vdc
●NEMA 14配置
●八個標準繞組，可提供特殊繞組
●4極稀土設計
Specifications 產品說明
AMETEK Pittman ES030A 系列｜30mm Slotless 無刷直流馬達
ES030A Series Slotless Brushless DC Motor 為 30mm 高扭力密度無刷直流馬達，採 NEMA 14 結構與無槽式繞組設計，適合高加速度、精密控制與全速域穩定扭力輸出的應用。系列提供 ES030A-1 / ES030A-2 兩種機身長度，連續堵轉扭力約 0.029–0.041 Nm。
|  ES030A 30mm Slotless Brushless DC Motor |
Specifications｜完整產品規格總覽
ES030A 提供兩種機身長度，適合需要高加速度、低齒槽效應與精密速度/位置控制的無刷直流馬達應用。
| Motor Data | Units | ES030A-1 | ES030A-2 |
|---|---|---|---|
| Max DC Terminal Voltage｜最大直流端電壓 | V | 60 | 60 |
| Max Speed Mechanical｜最高機械轉速 | rpm | 8,000 | 8,000 |
| Continuous Stall Torque｜連續堵轉扭力 | Nm / oz-in | 0.029 / 4.1 | 0.041 / 5.8 |
| Peak Torque Maximum｜理論峰值扭力 | Nm / oz-in | 0.085 / 12 | 0.13 / 18 |
| Coulomb Friction Torque｜庫倫摩擦扭力 | Nm / oz-in | 9.9E-04 / 0.14 | 9.9E-04 / 0.14 |
| Viscous Damping Factor｜黏滯阻尼係數 | Nm/(rad/s) | 1.1E-06 | 2.5E-06 |
| Thermal Time Constant｜熱時間常數 | min | 14 | 15 |
| Thermal Resistance｜熱阻抗 | °C/W | 8.1 | 7.9 |
| Max. Winding Temperature｜最高線圈溫度 | °C | 130 | 130 |
| Rotor Inertia｜轉子慣量 | kg·m² | 9.9E-07 | 1.4E-06 |
| Motor Weight｜馬達重量 | g / oz | 170 / 6.0 | 210 / 7.4 |
Benefits｜原廠產品優勢
ES030A 為 NEMA 14 結構的 Slotless 無刷直流馬達，原廠定位於需要高加速度、精密控制與全速域可預測扭力輸出的應用。
最高 8,000 RPM 適合高速運轉、快速定位與高加速度控制需求。 | 最高 60 VDC 可對應常見 12V / 24V / 48V / 60V 直流母線系統。 | NEMA 14 結構 30mm 級距精密馬達，利於機構整合與安裝規格確認。 | 8 種標準繞線 可依額定電壓、轉速、電流與控制器條件進行初步選型。 | 4 極稀土磁鐵設計 提高扭力密度與控制穩定性，適合精密運動控制。 |
Dimensional Drawings｜尺寸與安裝規格圖
請依據 ES030A-1 / ES030A-2 機身長度差異確認安裝空間。系列採 1.380 SQ. 方形外框、約 Ø29.85mm 馬達本體、Ø4.99mm 輸出軸與 #4-40 UNC-2B 固定孔設計，ES030A-1 長度約 58.98mm，ES030A-2 長度約 69.14mm。
Performance Curves｜馬達運轉性能曲線
性能曲線可協助判斷不同扭力負載下的轉速、電流與連續安全操作區。ES030A 屬 Slotless 無刷馬達，特別適合精密速度控制、低齒槽轉矩與高加速度應用。
| 型號 | Rated Voltage V1 | Rated Voltage V2 | Rated Torque | Rated Speed | Rated Current | 選型摘要 |
|---|---|---|---|---|---|---|
| ES030A-1 | 12.0–60.6 V | 9.55–48.0 V | 約 0.028–0.029 Nm | 約 1,860–4,240 rpm | 約 0.42–2.1 A | 短版機身，適合空間受限、較輕負載與高加速度應用。 |
| ES030A-2 | 12.0–60.6 V | 9.55–48.0 V | 約 0.037–0.041 Nm | 約 1,880–4,330 rpm | 約 0.54–2.6 A | 長版機身，適合較高連續扭力與較大負載裕度。 |
ES030A-1 曲線 短版機身｜連續堵轉扭力 0.029 Nm。  | ES030A-2 曲線 長版機身｜連續堵轉扭力 0.041 Nm。  |
Winding Data Summary｜標準繞線資料摘要
ES030A 原廠提供 8 種標準繞線配置，並可依需求評估特殊繞線。此區為網站摘要版，建議先以系統電壓、目標轉速、連續電流與散熱條件進行初步比對。
電壓範圍 最高 60 VDC，適合 12 / 24 / 48 / 60V 系統評估。 | 速度條件 最高機械轉速 8,000 rpm，需依負載點確認連續區。 | 扭力輸出 連續 0.029–0.041 Nm，峰值約 0.085–0.13 Nm。 | 控制重點 適合速度、位置與加速度控制；建議搭配 Encoder / Drive 選型。 |
Optional Assemblies｜原廠選配組件
ES030A 原廠選配組件包含 Encoder、Gearboxes、Brake 與 Programmable Drives，可依應用需求形成完整的精密運動控制模組。
適合提升輸出扭力、降低轉速與增加機構承載彈性。
依連續扭力、機身長度與重量選擇對應版本。
適合位置、速度回授與精密閉迴路控制。
適合垂直軸、停電保持或定位安全需求。
可依電壓、電流、控制介面與運動模式搭配。
Applications｜適用應用場景
醫療與生命科學 幫浦、微型致動、檢測設備與精密流體控制。 | 實驗室自動化 取放模組、移液機構、樣本處理與小型定位平台。 | 精密自動化設備 高速啟停、低齒槽轉矩與穩定速度控制場合。 | OEM 客製系統 可依需求搭配回授、減速機、煞車與驅動器。 |
影音專區｜PITTMAN 直流馬達技術與選型工具教學
可搭配原廠 Pittman Express 線上馬達計算器進行初步模擬，協助確認電壓、轉速、扭力、電流與驅動器搭配方向。
PITTMAN 直流馬達技術介紹 適合用於產品頁補充說明，讓工程端快速理解 PITTMAN 馬達在精密控制、模組化搭配與工業應用上的定位。 | Pittman Express 線上模擬選型工具操作教程 可用於輸入負載條件與運動需求，初步比對馬達、減速機、編碼器與驅動器組合。 前往 Pittman Express 線上馬達計算器 → |
